    • Поиск неисправностей SRS по кодам DTC: 11-3x

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1
    DTC 11-3x (‘‘x'' может быть от 0 до 9 или от A до F):
    Замыкание на другой провод или пониженное сопротивление в цепи газогенератора подушки безопасности переднего пассажира (автомобиль с ПРК)
    ПРИМЕЧАНИЕ:
    1. Поверните ключ зажигания в положение ON (II) и подождите 10 секунд.
    Выводится ли код DTC 11-3x?
    ДА -
    Перейдите к Этап 4 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна. Перейдите к разделу "Диагностика пропадающих неисправностей". Если указан другой код DTC, выполните поиск неисправностей по указанному коду.
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините клеммы аккумулятора , затем подождите 3 минуты.
    1. Поверните ключ зажигания в положение ON (II) и подождите 10 секунд.
    Выводится ли код DTC 11-3x?
    ДА -
    Перейдите к Этап 10 .
    НЕТ -
    Неисправна подушка безопасности переднего пассажира; замените подушку безопасности переднего пассажира. ■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините клеммы аккумулятора , затем подождите 3 минуты.

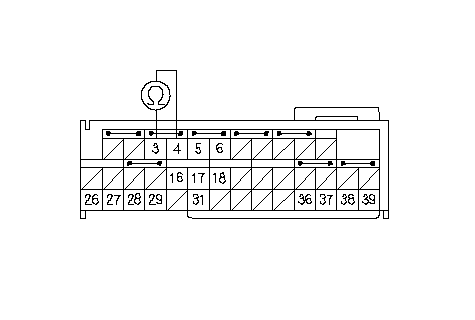

    1. Измерьте сопротивление между клеммами № 3 и № 4 разъема А (39Р) блока SRS. Сопротивление должно быть 0 - 1,0 Ω.
    Соответствует ли сопротивление допустимому значению?
    ДА -
    Замыкание жгута проводов панели приборов; замените жгут проводов панели приборов.■
    НЕТ -
    Неисправен блок SRS; замените блок SRS. ■
