    • Поиск неисправностей SRS по кодам DTC: 12-1x, 12-2x

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
    DTC 12-1x (‘‘x'' может быть от 0 до 9 или от A до F):
    Разрыв в цепи газогенератора подушки безопасности переднего пассажира (модель с ЛРК)
    DTC 12-2x (‘‘x'' может быть от 0 до 9 или от A до F):
    Повышенное сопротивление в цепи газогенератора подушки безопасности переднего пассажира (модель с ЛРК)
    ПРИМЕЧАНИЕ:
    1. Поверните ключ зажигания в положение ON (II) и подождите 10 секунд.
    Читаются ли коды теперь неисправностей 12-1x или 12-2x?
    ДА -
    Перейдите к Этап 4 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна. Перейдите к разделу "Диагностика пропадающих неисправностей". Если указан другой код DTC, выполните поиск неисправностей по указанному коду.
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините клеммы аккумулятора , затем подождите 3 минуты.

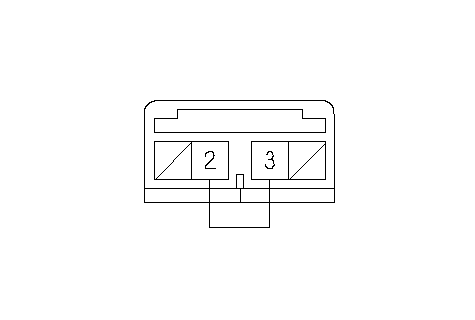

    1. Установите провод-перемычку между клеммами № 2 и № 3 разъема 4Р жгута проводов панели приборов.
    1. Поверните ключ зажигания в положение ON (II) и подождите 10 секунд.
    Читаются ли коды теперь неисправностей 12-1x или 12-2x?
    ДА -
    Перейдите к Этап 12 .
    НЕТ -
    Неисправна подушка безопасности переднего пассажира; замените подушку безопасности переднего пассажира. ■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините клеммы аккумулятора , затем подождите 3 минуты.
    1. Снимите провод-перемычку с 4P разъема жгута проводов панели приборов.

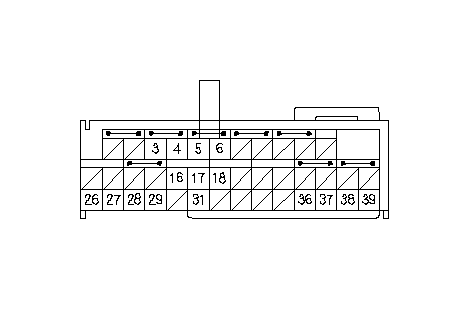

    1. Установите провод-перемычку между клеммами № 5 и № 6 (39Р) разъема А блока SRS.

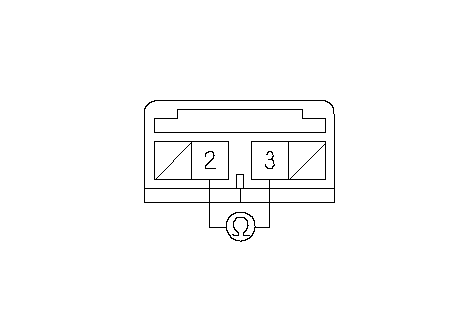

    1. Проверьте соединение между клеммами № 2 и № 3 разъема 4Р жгута проводов панели приборов.
    Непрерывно ли соединение?
    ДА -
    Неисправен блок SRS или плохой контакт (39P) разъема А блока SRS и блока SRS. Проверьте соединение между разъемом и блоком системы подушек безопасности SRS. Если разъем в порядке, следует заменить блок SRS. ■
    НЕТ -
    Разрыв или повышенное сопротивление в жгуте проводов панели приборов, замените жгут панели приборов.■
