    • Поиск неисправностей VSA по кодам DTC: 54-03, 54-04, 54-21

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
    DTC 54-03:
     Резервное реле 1 заело во включенном положении
    DTC 54-04:
     Резервное реле 1 заело в выключенном положении (первоначальное)
    DTC 54-21:
     Резервное реле 1 заело в выключенном положении (основное)
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сотрите сообщение с кодом неисправности DTC с помощью HDS.
    1. Поверните ключ зажигания в положение LOCK (0), а затем снова в положениеON (II).
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Высвечиваются ли коды DTC 54-03, 54-04 или 54-21?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Проверьте предохранитель № 37 (30 А) в блоке предохранителей/реле в моторном отсеке.
    Предохранитель перегорел?
    ДА -
    Перейдите к Этап 7 .
    НЕТ -
    Установите проверенный предохранитель на место и перейдите к Этап 10 .

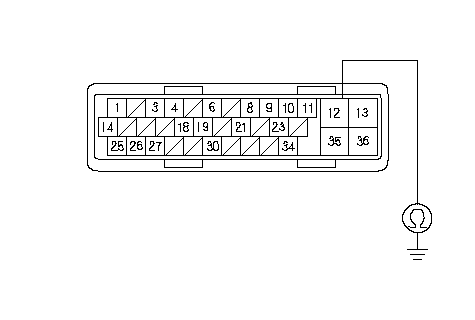

    1. Проверьте неразрывность соединения между клеммой № 12 разъема 36P блока системы управления-модулятора VSA и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Устраните замыкание на "массу" между предохранителем № 37 (30 А), расположенным в блоке предохранителей/реле в моторном отсеке, и блоком управления-модулятора VSA.■
    НЕТ -
    Установите новый предохранитель № 37 (30 А) в блоке реле и предохранителей в моторном отсеке, затем перейдите к Этап 9 .
    1. Снова подсоедините 36P разъем электронного блока-модулятора VSA.
    1. Поверните ключ зажигания в положение LOCK (0), а затем снова в положениеON (II).
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Высвечиваются ли коды DTC 54-03, 54-04 или 54-21?
    ДА -
    Проверьте состояние контактов 36P разъема блока управления-модулятора VSA. Если было произведено обновление программного обеспечения блока управления-модулятора VSA, временно замените его на заведомо исправный блок управления-модулятора VSA, после чего проведите повторную проверку. Если блок управления-модулятора VSA был временно заменен в целях проверки, перейдите к Этап 1 .
    НЕТ -
    Если было проведено обновление программного обеспечения блока управления-модулятора VSA, процедура поиска неисправностей завершена. Если блок управления-модулятора VSA был временно заменен, необходимо заменить исходный блок управления-модулятора VSA. Если выводятся другие коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
