Поиск неисправностей VSA по кодам DTC: 27-23
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
|
DTC 27-23:
Неисправность счетчика датчика угла поворота рулевого колеса
-
Включите зажигание, повернув ключ в положение ON (II).
-
Сотрите сообщение с кодом неисправности DTC с помощью HDS.
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
Запустите двигатель.
-
Поверните рулевое колесо несколько раз из одного крайнего положения в другое.
-
Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
|
Код DTC 27-23 высвечивается?
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
-
-

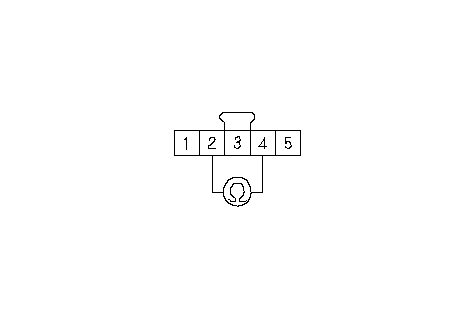

Проверьте непрерывность соединения между клеммами № 2 и № 4 5Р разъема датчика угла поворота рулевого колеса.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
Устраните короткое замыкание в проводах между датчиком угла поворота рулевого колеса и блоком управления-модулятора VSA.■
|
|
НЕТ
|
-
|
|
|
5-КОНТАКТНЫЙ РАЗЪЕМ ДАТЧИКА УГЛА
ПОВОРОТА РУЛЕВОГО КОЛЕСА
Сторона проводов клемм-выходов
STR-A (BRN)
STR-B (GRN)
}
|
-

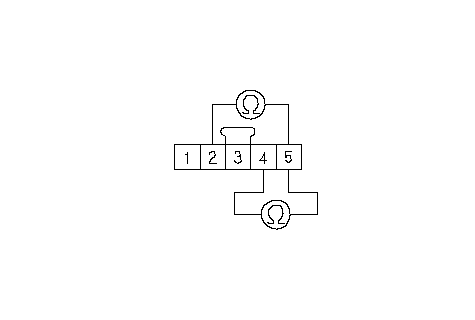

Проверьте непрерывность соединения между клеммами № 5 и № 2 5Р разъема датчика угла поворота рулевого колеса и клеммами № 5 и № 4 разъема по отдельности.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
Устраните короткое замыкание в проводах между датчиком угла поворота рулевого колеса и блоком управления-модулятора VSA.■
|
|
НЕТ
|
-
|
|
|
5-КОНТАКТНЫЙ РАЗЪЕМ ДАТЧИКА УГЛА
ПОВОРОТА РУЛЕВОГО КОЛЕСА
Сторона проводов клемм-выходов
STR-A
(BRN)
STR-B (GRN)
SVCC
(PUR)
}
|
-

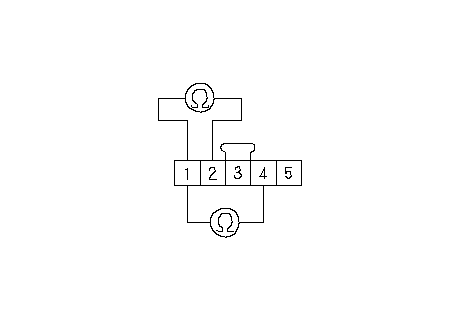

Проверьте непрерывность соединения между клеммами № 1 и № 2 5Р разъема датчика угла поворота рулевого колеса и клеммами № 1 и № 4 по отдельности.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
Устраните короткое замыкание в проводах между датчиком угла поворота рулевого колеса и блоком управления-модулятора VSA.■
|
|
НЕТ
|
-
|
|
|
5-КОНТАКТНЫЙ РАЗЪЕМ ДАТЧИКА УГЛА
ПОВОРОТА РУЛЕВОГО КОЛЕСА
Сторона проводов клемм-выходов
STR-A (BRN)
STR-B (GRN)
SGND
(BLU)
}
|
