    • Поиск неисправностей VSA по кодам DTC: 27-21, 27-22

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
    DTC 27-21:
     Заела нейтральная позиция датчика угла поворота рулевого колеса
    DTC 27-22:
     Заел сигнал угловой скорости "Offset" датчика угла поворота рулевого колеса
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Поверните рулевое колесо влево и вправо на 90 градусов или больше. Проверьте STEERING ANGLE (угол поворота рулевого колеса) в VSA DATA LIST (в списке данных) при помощи диагностического прибора HDS.
    имеется ли значение +90 ° или более, и −90 ° или менее?
    ДА -
    Пропадающая неисправность, на момент проверки система исправна. Проверьте надежность крепления клемм разъема 5P датчика угла поворота рулевого колеса и разъемом 36Р блока управления-модулятора VSA. Обращайтесь к разделу поиска пропадающих неисправностей. ■
    НЕТ -
    Перейдите к Этап 3 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Включите зажигание, повернув ключ в положение ON (II).

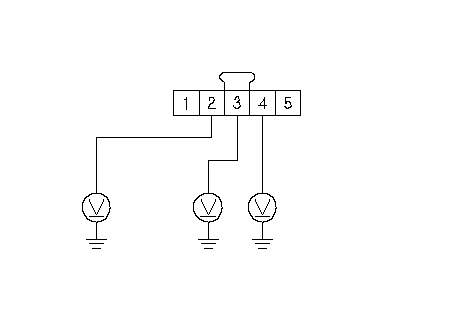

    1. Измерьте напряжение между "массой" и клеммами № 2, № 3 и № 4 5Р разъема датчика угла поворота рулевого колеса по отдельности.
    Напряжение равно не менее 0,1 В?
    ДА -
    Устраните короткое замыкание на силовой провод в цепи между датчиком угла поворота рулевого колеса и блоком управления-модулятора VSA.■
    НЕТ -
