Поиск неисправностей по кодам DTC SRS: 33-1x, 33-2x
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
|
DTC 33-1x (‘‘x'' может быть от 0 до 9 или от A до F):
Разрыв в цепи газогенератора левой боковой шторки безопасности
DTC 33-2x (‘‘x'' может быть от 0 до 9 или от A до F):
Повышенное сопротивление газогенератора левой боковой шторки безопасности
ПРИМЕЧАНИЕ:
-
-
Поверните ключ зажигания в положение ON (II) и подождите 10 секунд.
-
|
Читаются ли коды теперь неисправностей 33-1x или 33-2x?
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
-
-
Установите провод-перемычку между клеммами № 1 и № 2 2Р разъема жгута проводов пола.
-
-
-
Поверните ключ зажигания в положение ON (II) и подождите 10 секунд.
-
|
Читаются ли коды теперь неисправностей 33-1x или 33-2x?
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
-
Снимите провод-перемычку с 2P разъема жгута проводов пола.
-
|

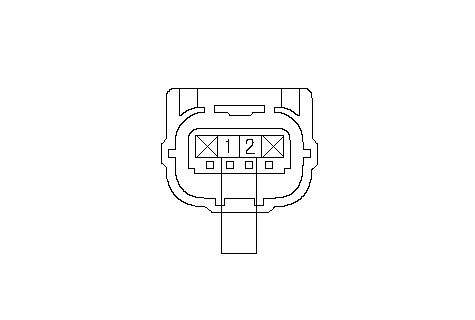

2Р РАЗЪЕМ ЖГУТА ПРОВОДОВ ПОЛА
Сторона разъема клемм-выходов
ПРОВОД-ПЕРЕМЫЧКА
}
|
-
Установите провод-перемычку между клеммами № 10 и № 11 39Р разъема В блока SRS.
|

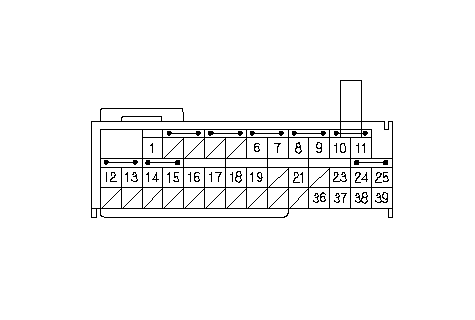

РАЗЪЕМ В (39Р) БЛОКА SRS
Сторона проводов клемм-выходов
ПРОВОД-ПЕРЕМЫЧКА
}
|
-

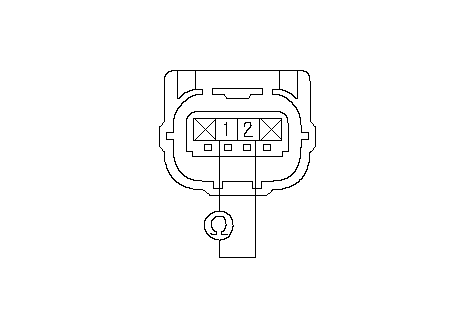

Проверьте неразрывность цепи между клеммами № 1 и № 2 разъема 2P жгута проводов пола.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Разрыв или повышенное сопротивление в жгуте проводов пола, замените жгут проводов пола.■
|
|
2Р РАЗЪЕМ ЖГУТА ПРОВОДОВ ПОЛА
Сторона разъема клемм-выходов
}
|
