Замена боковой шторки безопасности
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
|
Снятие
ПРИМЕЧАНИЕ:
-
-
-

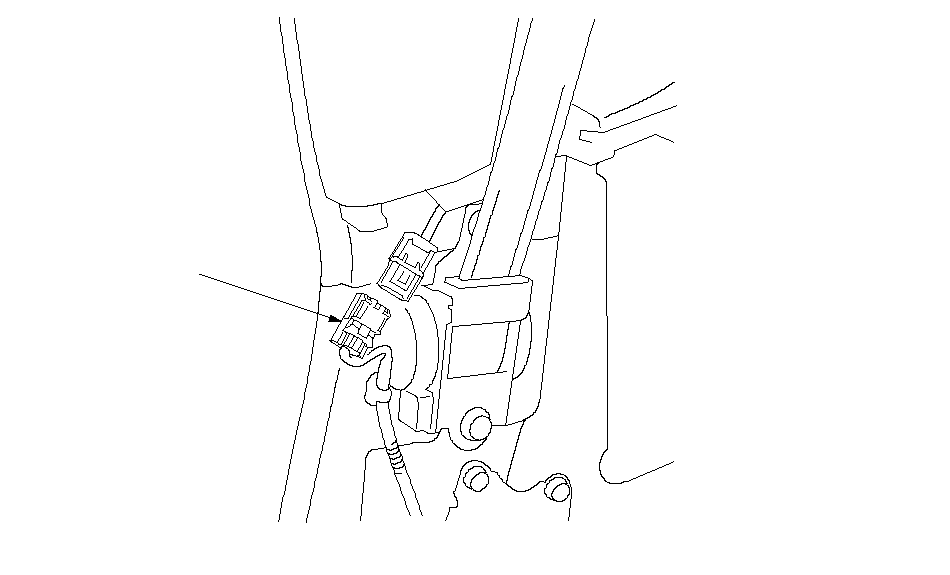

Отсоедините разъем 2Р жгута проводов пола (А) от боковой шторки безопасности.
-
|
|
|
Снятие
ПРИМЕЧАНИЕ:
-
-
-
Отсоедините разъем 2Р жгута проводов пола (А) от боковой шторки безопасности.
|
A
Показана правая сторона; левая сторона аналогична.
}
|
-
|
-

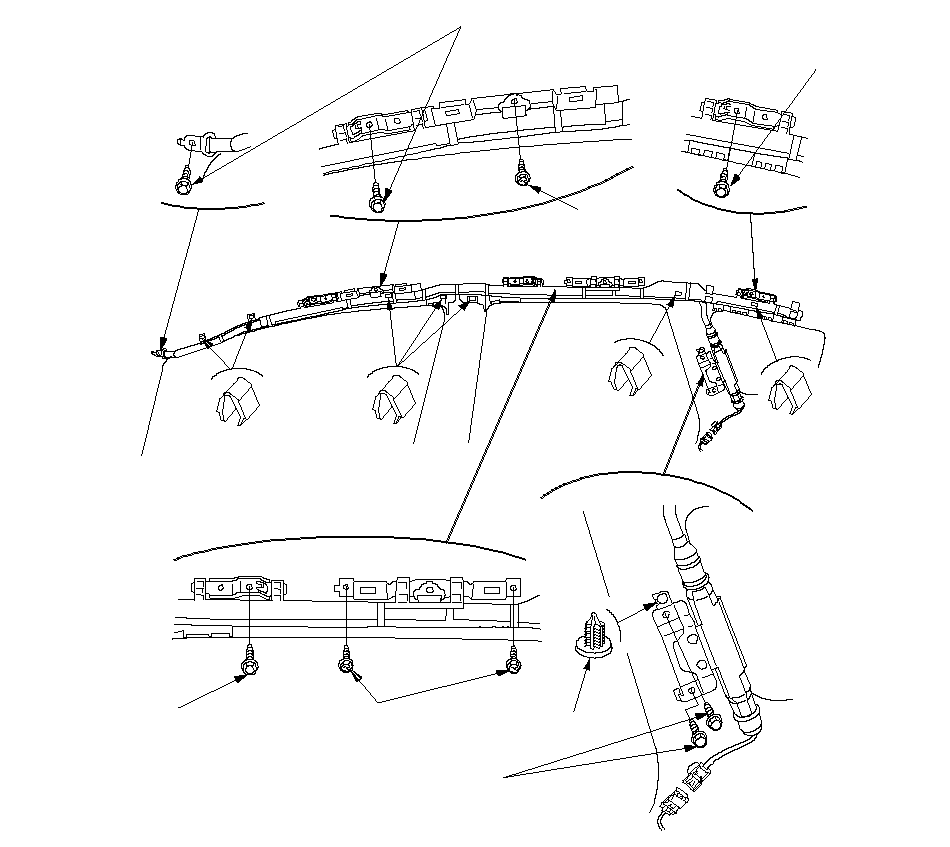

Выкрутите крепежные болты (А) и крепежные винты (В) боковой шторки безопасности со скобы. Отцепите зажим (C), затем снимите боковую шторку безопасности (D).
|
|
-
Выкрутите крепежные болты (А) и крепежные винты (В) боковой шторки безопасности со скобы. Отцепите зажим (C), затем снимите боковую шторку безопасности (D).
|
A
Снимите.
B
B
C
Показана правая сторона; левая сторона аналогична.
A
Снимите.
A
Снимите.
D
A
Снимите.
}
|
|
|
|
Установка
ПРИМЕЧАНИЕ:
-
-
Если на боковой шторке безопасности видны следы вытирания или другие визуальные дефекты, ее необходимо заменить. Боковая шторка безопасности не подлежит ремонту.
-
При установке следите, чтобы боковая шторка не была перекручена или зажата между кронштейном и болтами крепления устройства поджига.
-
Убедитесь, что фиксатор газогенератора боковой шторки безопасности установлен правильно. Иначе подушки безопасности могут случайно сработать, что может привести к травмам и повреждениям.
-
Убедитесь, что нигде нет ослаблений, срезов или расслаивания. Если лента имеет места ослабления, срезов или расслаивания, необходимо заменить боковую шторку безопасности.
-

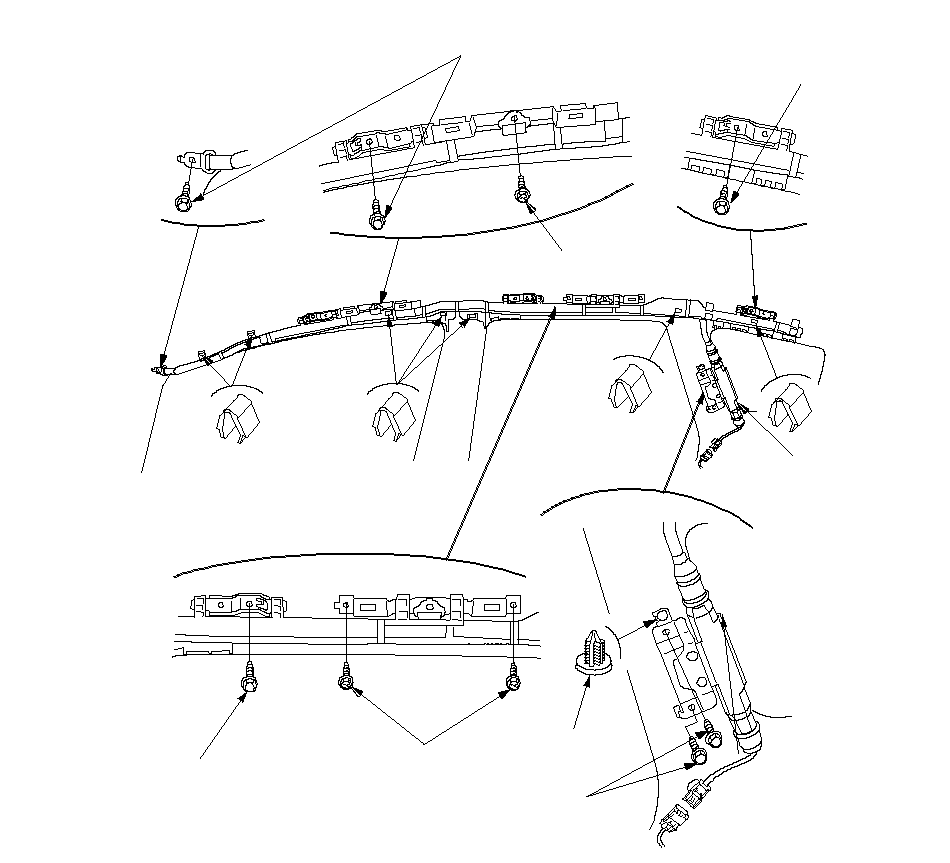

Поместите блок боковой шторки безопасности на край крыши и зафиксируйте зажимом (А) к отверстию в кузове. Затяните новые крепежные болты (В) и крепежные винты (С) боковой шторки безопасности.
|
|
|
Установка
ПРИМЕЧАНИЕ:
-
-
Если на боковой шторке безопасности видны следы вытирания или другие визуальные дефекты, ее необходимо заменить. Боковая шторка безопасности не подлежит ремонту.
-
При установке следите, чтобы боковая шторка не была перекручена или зажата между кронштейном и болтами крепления устройства поджига.
-
Убедитесь, что фиксатор газогенератора боковой шторки безопасности установлен правильно. Иначе подушки безопасности могут случайно сработать, что может привести к травмам и повреждениям.
-
Убедитесь, что нигде нет ослаблений, срезов или расслаивания. Если лента имеет места ослабления, срезов или расслаивания, необходимо заменить боковую шторку безопасности.
-
Поместите блок боковой шторки безопасности на край крыши и зафиксируйте зажимом (А) к отверстию в кузове. Затяните новые крепежные болты (В) и крепежные винты (С) боковой шторки безопасности.
|
A
Показана правая сторона; левая сторона аналогична.
B
9.8 N·m
(1.0 kgf·m)
Заменить.
B
9.8 N·m
(1.0 kgf·m)
Заменить.
C
6.0 N·m
(0.6 kgf·m)
C
6.0 N·m
(0.6 kgf·m)
B
9.8 N·m
(1.0 kgf·m)
Заменить.
B
9.8 N·m
(1.0 kgf·m)
Заменить.
}
|
|
|
-
Подсоедините 2Р разъем (А) жгута проводов пола к боковой шторке безопасности.
-
-
-
После установки боковой шторки безопасности убедитесь в том, система работает нормально: Поверните ключ замка зажигания в положение ON (II). Индикатор системы SRS должен включиться приблизительно на 6 секунд, затем погаснуть.
-
Установите на место все снятые детали.
-
|
|
-
Подсоедините 2Р разъем (А) жгута проводов пола к боковой шторке безопасности.
|
A
Показана правая сторона; левая сторона аналогична.
}
|
-
-
-
После установки боковой шторки безопасности убедитесь в том, система работает нормально: Поверните ключ замка зажигания в положение ON (II). Индикатор системы SRS должен включиться приблизительно на 6 секунд, затем погаснуть.
-
Установите на место все снятые детали.
-
|
