    • Поиск неисправностей по кодам DTC SRS: 21-1x, 21-2x

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
    DTC 21-1x (‘‘x'' может быть от 0 до 9 или от A до F):
    Разрыв в цепи натяжителя левого бокового ремня безопасности
    DTC 21-2x (‘‘x'' может быть от 0 до 9 или от A до F):
    Повышенное сопротивление натяжителя левого бокового ремня безопасности
    ПРИМЕЧАНИЕ:
    1. Поверните ключ зажигания в положение ON (II) и подождите 10 секунд.
    Читаются ли коды теперь неисправностей 21-1x или 21-2x?
    ДА -
    Перейдите к Этап 4 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна. Перейдите к разделу "Диагностика пропадающих неисправностей". Если указан другой код DTC, выполните поиск неисправностей по указанному коду.
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините клеммы аккумулятора , затем подождите 3 минуты.

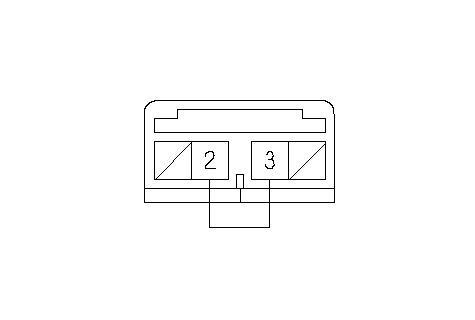

    1. Установите провод-перемычку между клеммами № 2 и № 3 4Р разъема жгута проводов пола.
    1. Поверните ключ зажигания в положение ON (II) и подождите 10 секунд.
    Читаются ли коды теперь неисправностей 21-1x или 21-2x?
    ДА -
    Перейдите к Этап 12 .
    НЕТ -
    Неисправен натяжитель левого бокового ремня безопасности; замените натяжитель левого бокового ремня безопасности. ■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините клеммы аккумулятора , затем подождите 3 минуты.
    1. Снимите провод-перемычку с 4P разъема жгута проводов пола.

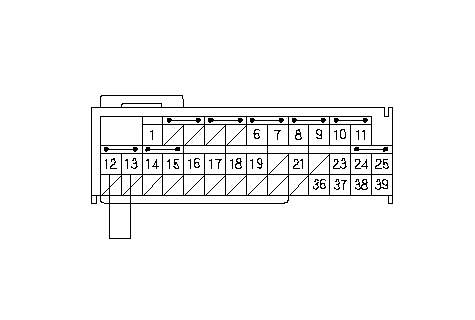

    1. Установите провод-перемычку между клеммами № 12 и № 13 39Р разъема В блока SRS.

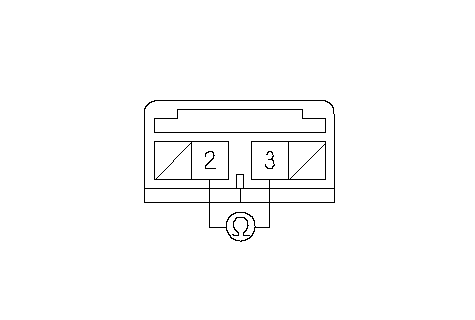

    1. Проверьте неразрывность цепи между клеммами № 2 и № 3 4Р разъема жгута проводов пола.
    Непрерывно ли соединение?
    ДА -
    НЕТ -
    Разрыв или повышенное сопротивление в жгуте проводов пола, замените жгут проводов пола.■
