Проверка главного выключателя стеклоподъемников
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
-
-

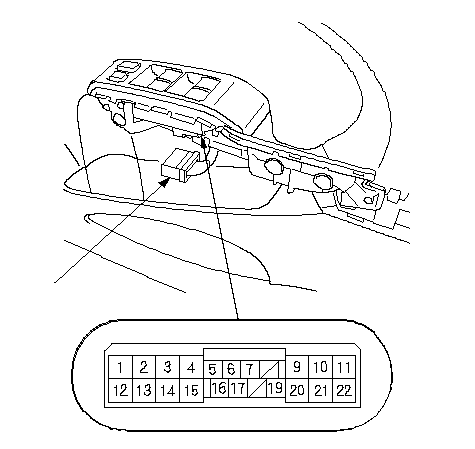

Отсоедините 22P разъем (А) от главного переключателя стеклоподъемников.
|
A
}
|
-
Проверьте непрерывность соединения между клеммами в каждом положении выключателя в соответствии с таблицами.
Выключатель со стороны водителя
Стеклоподъемник двери водителя соединен с блоком управления, поэтому вы не можете изолировать стеклоподъемник, чтобы испытать его. Вместо этого
проведите тесты входных сигналов главного переключателя
. Если тесты прошли успешно, то, скорей всего, неисправен стеклоподъемник двери водителя. Замените выключатель.
-
|

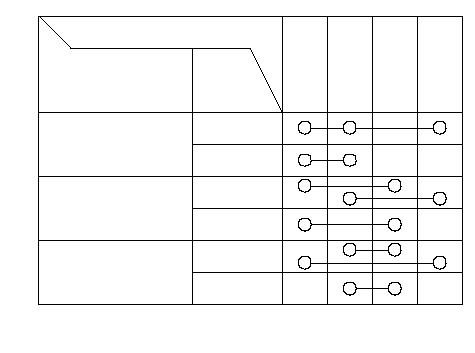

Выключатель стеклоподъемника двери переднего пассажира
Главный
выключатель
Клемма
Положение
10
OFF
ON
OFF
ON
OFF
ON
OFF
ВВЕРХ
ВНИЗ
9
4
11
[ ]: Автомобиль с ЛРК
[1]
[2]
[3]
}

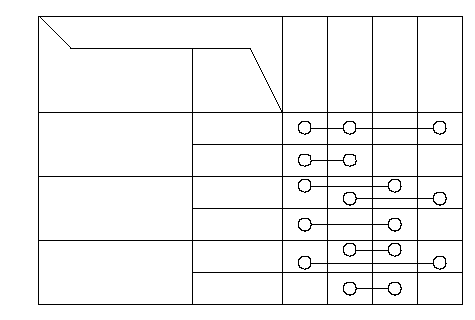

Выключатель стеклоподъемника правой задней двери
Главный
выключатель
Клемма
Положение
13
OFF
ON
OFF
ON
OFF
ON
OFF
ВВЕРХ
ВНИЗ
14
15
11
}
Выключатель стеклоподъемника левой задней двери
Главный
выключатель
Клемма
Положение
20
OFF
ON
OFF
ON
OFF
ON
OFF
ВВЕРХ
ВНИЗ
21
22
11
}
|
