Проверка электродвигателя стеклоподъемника со стороны водителя
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
-
-

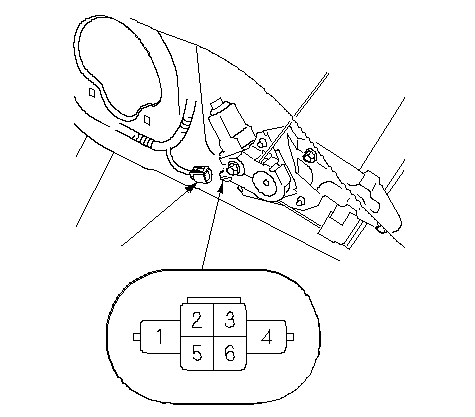

Отсоедините 6Р разъем (А) от электродвигателя стеклоподъемника двери водителя.
|
A
}
|
|
Проверка электропривода
-
Проверьте работу привода в каждом направлении, присоединив питание от аккумуляторной батареи и "массу" в соответствии с таблицей. Когда электродвигатель остановится, немедленно отсоединяйте один из проводов.
-
Если электропривод не работает или работает с заеданиями, замените его.
|
Клемма
Направление
4
1
ВВЕРХ
ВНИЗ
}
|
|
Проверка пульсатора
-
Подсоедините разъем 6Р к электродвигателю стеклоподъемника водителя.
-
Включите зажигание, повернув ключ в положение ON (II).
-
Измерьте напряжение между клеммами.
-
Должно быть напряжение аккумулятора между клеммами № 5 (+) и № 2 (-).
-
Подключите аналоговый вольтметр между клеммами № 6 (+) и № 2 (-) и включите малую или высокую скорость электродвигателя стеклоподъемника. Игла вольтметра должна двигаться назад и вперед поочередно (цифровой вольтметр считывает около 2,5 В).
-
Подключите аналоговый вольтметр между клеммами № 3 (+) и № 2 (-) и включите малую или высокую скорость электродвигателя стеклоподъемника. Игла вольтметра должна двигаться назад и вперед поочередно (цифровой вольтметр считывает около 2,5 В).
-
-
Если выключатель исправен, замените привод стеклоподъемника.
-
|
|
