Замена бокового стекла
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
|
ПРИМЕЧАНИЕ:
-
Наденьте защитные перчатки.
-
Всегда надевайте защитные очки, когда режете клей на стекле рояльной проволокой.
-
Используйте чехлы для сидений, чтобы не повредить поверхности.
-
Снимите обивку боковой стойки
-

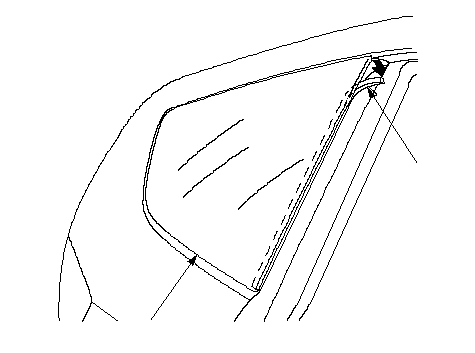

Снимите резиновую прокладку (A) с переднего края бокового стекла (B). При необходимости срежьте резиновую прокладку канцелярским ножом.
-
Нанесите защитную ленту вдоль внешних и внутренних краев корпуса. С помощью шила проделайте отверстие в клее изнутри машины. Протяните рояльную проволоку через отверстие и обмотайте каждый конец вокруг деревянного бруска.
|
B
A
}
|
-

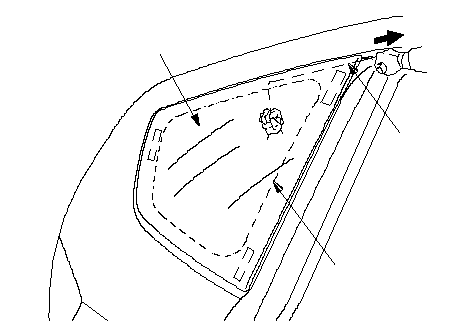

С помощником, находящимся снаружи автомобиля, тяните рояльную проволоку (А) назад-вперед, имитируя работу пилой. Удерживайте рояльную проволоку максимально близко к боковому стеклу (В), чтобы не допустить повреждения кузова, и осторожно прорежьте клей (С) вокруг всего бокового стекла.
-
Аккуратно снимите боковое стекло.
-
С помощью ножа для шпатлевки очистите старый клей гладко до толщины примерно в 2 мм на соединительной поверхности вдоль всего выреза бокового стекла.
-
Очистите соединительную поверхность кузова губкой, смоченной изопропиловым спиртом. После очистки и обезжиривания участков кузова не допускайте попадания воды, масла или пластичных смазок на эти поверхности.
-
Если нужно установить старое боковое стекло, используйте шпатель, чтобы очистить всю старый клей, зажимы и резиновые прокладки со стекла. Очистите внутреннюю сторону и края бокового стекла изопропиловым спиртом там, где нужно наложить новый слой клея. Убедитесь, что на поверхности нет воды, масла и смазки.
|
A
B
C
}
Места разреза
A
B
C
A
A
A
A
}
|
-

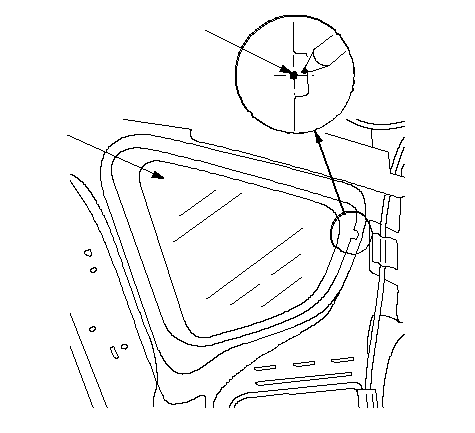

Вставьте боковое стекло (А) в отверстие и поместите его в центре. Снаружи автомобиля, сделайте метку (В) на боковом стекле, где будет установлен задний зажим, при помощи воскового карандаша. Будьте осторожны, не прикасайтесь к стеклу там, где будет наложен клей.
-
Снимите боковое стекло.
|
A
B
}
|
-

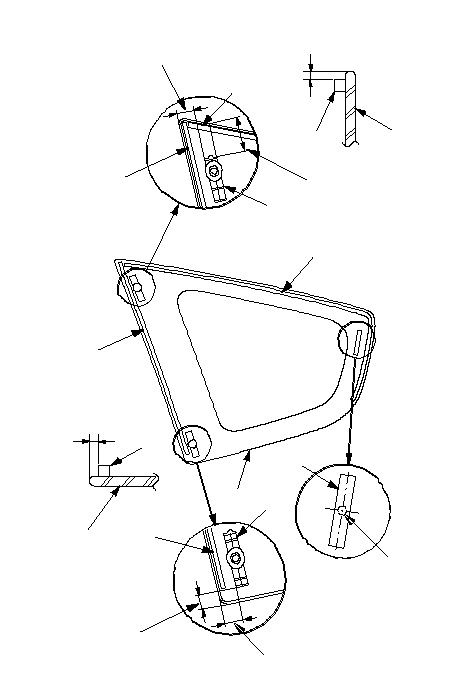

Прикрепите резиновую прокладку А, резиновую прокладку В, верхний зажим (С), нижний зажим (D) и задний зажим (Е) клейкой лентой к внутренней поверхности бокового стекла (F), как показано на рисунке:
-
Совместите центр заднего зажима с отметкой (G), сделанной в пункте 9.
-
Будьте осторожны, и не прикасайтесь к боковому стеклу там, где будет наложен клей.
-
Убедитесь, что резиновая прокладка В контактирует с резиновой прокладкой А.
|
Клейкая лента резиновой прокладки А:
|
|
|
Толщина 0,16 мм
Ширина 3 мм
|
|
Клейкая лента резиновой прокладки В:
|
|
|
Толщина 0,16 мм
Ширина 3 мм
|
|
Липкая лента верхнего зажима:
|
|
|
Толщина 1,3 мм
Ширина 10 мм
|
|
Клейкая лента нижнего зажима:
|
|
|
Толщина 1,3 мм
Ширина 11 мм
|
|
Клейкая лента заднего зажима:
|
|
|
Толщина 0,4 мм
Ширина 7,5 мм
|
|
A
B
C
E
F
F
F
B
B
A
A
A
D
Внутрь
Внутрь
15.5 mm
3 mm
37.1 mm
3 mm
G
15.5 mm
11.7 mm
}
|
-

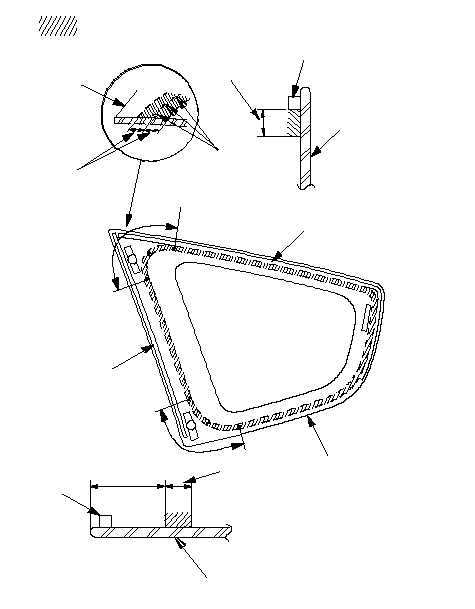

Губкой нанесите тонкий слой грунтовки для стекла на стекло вокруг кромок бокового стекла (A) и вдоль резиновых прокладок (B), как показано на рисунке, затем осторожно сотрите его ветошью или сгрубой марлей:
-
Используя нанесенные на боковое стекло точки (C) в качестве направляющей, нанесите слой грунтовки для стекла на углы бокового стекла.
-
Не наносите грунтовку для кузова на боковое стекло и не перепутайте губки, используемые для грунтования кузова и стекла.
-
Никогда не трогайте обработанную поверхность руками. В противном случае клейкий слой может не закрепиться на боковом стекле, что приведет к протечке после установки бокового стекла.
-
Избегайте попадания воды, пыли и абразивных веществ на обработанную поверхность.
|
B
A
A
A
A
B
B
B
C
: Нанести слой стекольного покрытия.
11 mm
5.5 mm
Внутрь
Внутрь
26 mm
11 mm
}
|
-

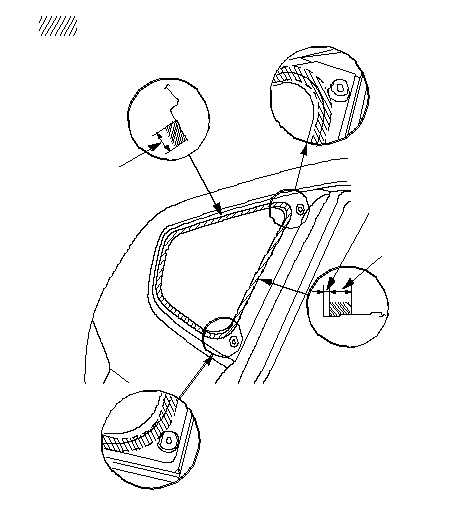

Губкой нанесите тонкий слой грунтовки для кузова на места коррозии или поврежденной краски вокруг кромки, где будет нанесен новый клейкий слой. Дайте этому слою высохнуть как минимум 10 минут:
-
Не наносите грунтовку для кузова на участки, где остался старый клейкий слой.
-
Будьте внимательны, не перепутайте губки, используемые для грунтования кузова и стекла.
-
Никогда не трогайте обработанную поверхность руками.
|
: Нанесите слой покрытия для корпуса в места повреждения покраски,
как показано на рисунке.
16 mm
16 mm
5 mm
}
|
-

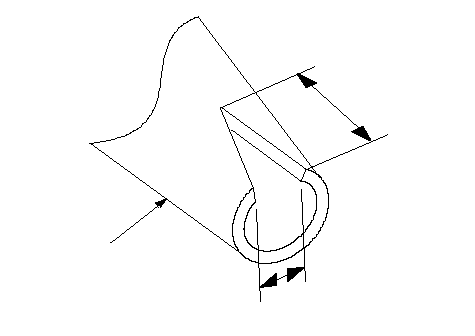

Вырежьте ‘‘V'' на конце раструба (А) на картридже, как показано на рисунке.
|
A
12 mm
7 mm
}
|
-

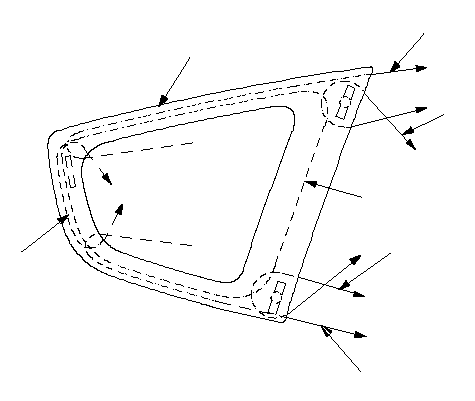

Вставьте картридж в шприц для уплотнения швов и нанесите полосу клея (A) на кромку бокового стекла (B) между прокладками (C), как показано на рисунке. Ориентируясь на нанесенные на боковое стекло точки, нанесите клей на углы бокового стекла. Нанесите клей в течение 30 минут после нанесения грунтовки на стекло. Сделайте чуть более толстую полоску клея на каждом углу.
|
A
C
B
A
A
A
C
C
C
B
B
B
A
10 mm
7 mm
2 mm
2 mm
Внутрь
21 mm
Внутрь
}
|
-

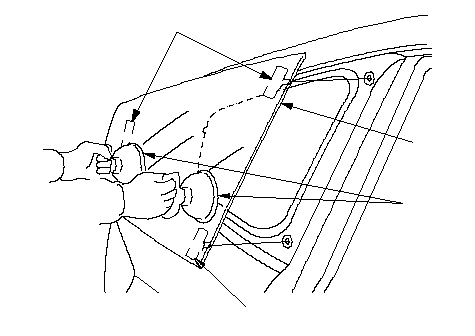

Используйте резиновые присоски (A), чтобы удержать боковое стекло (B) в проеме, совместите его с зажимами (C) и установите на клейкий слой. Слегка продвигайте боковое стекло вперед до тех пор, пока края не встанут плотно на клей по всей длине.
ПРИМЕЧАНИЕ: Не открывайте и не закрывайте двери в течение часа, пока клей не высохнет.
-
Соскоблите или сотрите излишки клея шпателем или полотенцем. Чтобы удалить клей с окрашенной поверхности бокового стекла, протрите стекло мягким полотенцем, смоченным в изопропиловом спирте.
-
После того как клейкий слой высохнет, побрызгайте водой на боковое стекло и проверьте, нет ли протечек. Отметьте области протекания и дайте боковому стеклу высохнуть, затем уплотните с помощью герметика. После установки бокового стекла дайте машине постоять не менее 4 часов. Если автомобиль необходимо использовать в течение 4 часов после данной процедуры, ехать надо медленно.
-
Установите на место все снятые детали.
ПРИМЕЧАНИЕ: Предложите клиенту в течение 2-3 дней не делать следующее:
-
Хлопать дверьми, когда все окна подняты.
-
Резко дергать автомобиль (например, заезжать и съезжать с дороги под большим углом или резко поворачивать на неровных дорогах).
|
