Замена стекла переднего габаритного фонаря
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
|
ПРИМЕЧАНИЕ:
-
Наденьте защитные перчатки.
-
Всегда надевайте защитные очки, когда режете клей.
-
Используйте чехлы для сидений, чтобы не повредить поверхности.
-
Переднюю угловую обивку и переднее угловое стекло необходимо будет заменить, так как при снятии стекла они будут повреждены.
-
Снимите следующие детали:
-

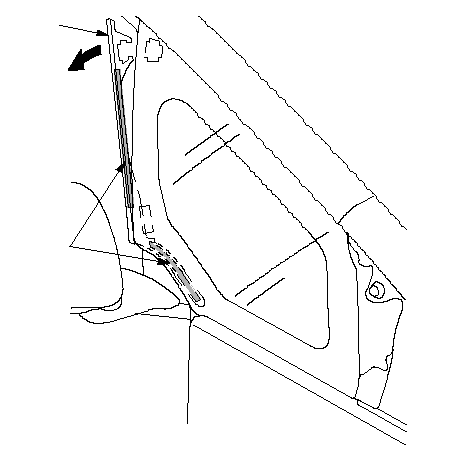

Снимите переднюю угловую обивку (А).
|
-1.
|
Изнутри автомобиля с помощью канцелярского ножа прорежьте клейкий слой (В) на передней угловой обивке.
|
|
-2.
|
Вытяните верхний край передней угловой обивки.
|
|
-3.
|
Вытяните нижний край передней угловой обивки, затем снимите ее.
ПРИМЕЧАНИЕ: Замените переднюю угловую обивку новой.
|
|
A
B
}
|
-

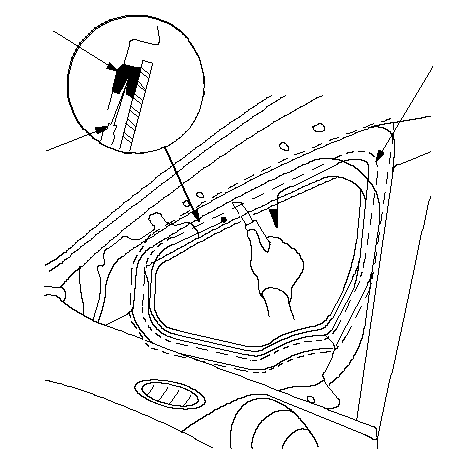

Изнутри автомобиля канцелярским ножом (А) прорежьте клеющий слой переднего углового стекла (В) по всему периметру. Нанесите защитную ленту вдоль края по всей поверхности бортика рамы углового стекла.
|
A
B
B
}
|
-

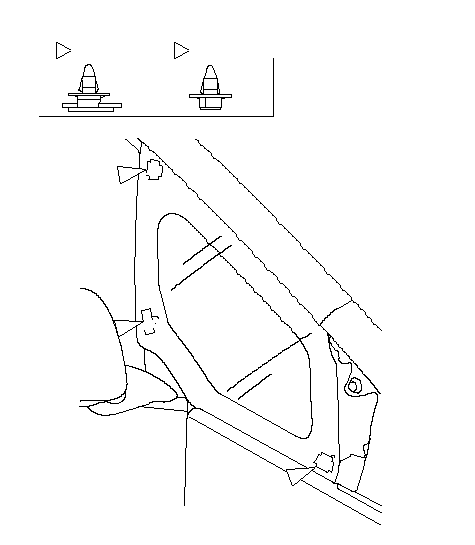

Изнутри автомобиля прорежьте зажимы (А, В) переднего углового стекла канцелярским ножом.
-
Аккуратно снимите переднее угловое стекло.
-
Шпателем счистите старый клейкий слой до толщины примерно 2 мм на соединительной поверхности вдоль всего проема заднего стекла:
-
Очистите соединительную поверхность кузова губкой, смоченной изопропиловым спиртом. После очистки и обезжиривания участков кузова не допускайте попадания воды, масла или пластичных смазок на эти поверхности.
-
Если старое переднее угловое стекло будет устанавливаться заново, удалите с помощью шпателя весь старый клейкий слой и зажимы со стекла. Очистите спиртом внутреннюю сторону переднего углового стекла и край стекла там, где нужно наложить новый клей. Убедитесь, что на поверхности нет воды, масла и смазки.
|
Расположения фиксаторов
: Фиксатор, 1
A
: Фиксатор, 2
B
B
B
A
}
|
-

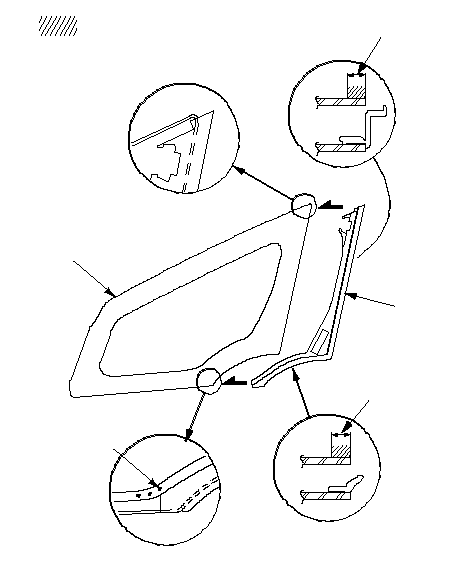

Присоедините переднюю угловую обивку (А) липкой лентой на внутреннюю поверхность переднего углового стекла (В), как показано на рисунке. Перед установкой передней угловой обивки нанесите грунтовку на внутреннюю поверхность переднего бокового стекла:
-
Будьте осторожны, не прикасайтесь к стеклу там, где будет наложен клей.
-
Переднюю угловую обивку следует заменить новой.
-
Убедитесь, что нижний край передней угловой обивки выровнен с отметками (С).
-
Убедитесь, что верхний край передней угловой обивки выровнен по краю стекла.
|
Липкая лента передней угловой обивки:
|
|
|
Толщина 0,8 мм
|
|
|
Ширина 5 мм
|
|
9.3 mm
A
B
C
9.3 mm
: Нанести слой стекольного покрытия.
}
|
-

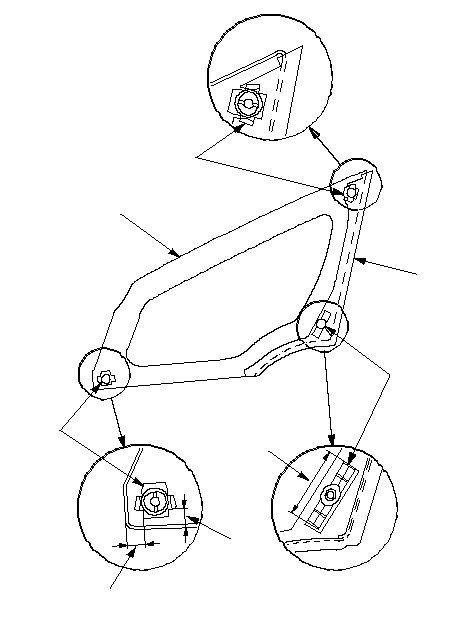

Прикрепите зажим А (А) и зажим В (И, С) липкой лентой на внутреннюю поверхность переднего углового стекла (D), как показано на рисунке.
-
Будьте осторожны, не прикасайтесь к стеклу там, где будет наложен клей.
-
Убедитесь, что зажим В (В) выровнен с внутренней поверхностью передней угловой обивки (Е).
-
Убедитесь, что боковая часть (F) зажима А выровнена с передней угловой обивкой.
|
Липкая лента зажима А:
|
|
|
Толщина 1,2 мм
|
|
|
Ширина 8 мм
|
|
Клейкая лента зажима В:
|
|
|
Толщина 1,2 мм
|
|
|
Ширина 16 мм
|
|
7.1 mm
B
A
C
D
E
F
12.1 mm
}
|
-
Присоедините резиновую прокладку (А, В) липкой лентой к внутренней поверхности переднего углового стекла (С), как показано на рисунке.
Перед установкой резиновой прокладки нанесите грунтовое покрытие на внутреннюю поверхность переднего углового стекла.
ПРИМЕЧАНИЕ: Будьте осторожны, не прикасайтесь к переднему угловому стеклу там, где будет наложен клей.
|
Липкая лента резиновой прокладки:
|
|
|
Толщина 0,2 мм
|
|
|
Ширина 3 мм
|
|
4 mm
A
B
C
A
A
A
B
B
C
C
C
C
C
C
3 mm
6.3 mm
: Нанести слой стекольного покрытия.
}
|
-

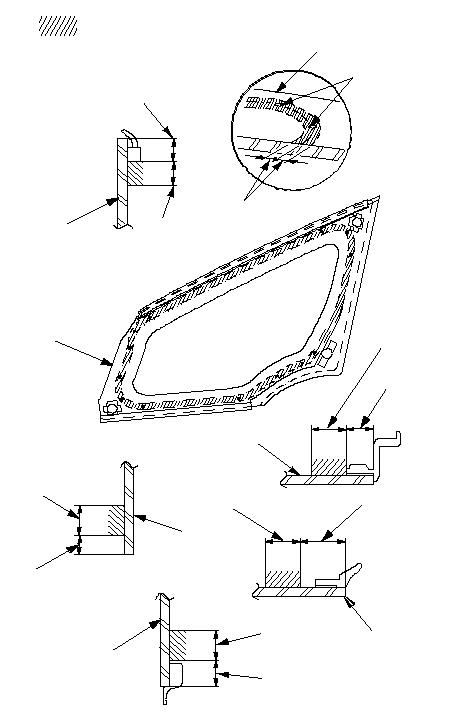

Губкой нанесите тонкий слой грунтовки на внутреннюю поверхность переднего углового стекла (А), как показано на рисунке, затем осторожно сотрите его с помощью жгута или суровой марли:
-
Используя нанесенные на переднее угловое стекло точки (В) в качестве ориентиров, нанесите слой грунтовки для стекла на углы переднего углового стекла.
-
Не наносите грунтовку для кузова на переднее угловое стекло и не перепутайте губки, используемые для грунтования кузова и стекла.
-
Никогда не трогайте обработанную поверхность руками. В противном случае клейкий слой может не закрепиться, что приведет к протечке после установки переднего углового стекла.
-
Избегайте попадания воды, пыли и абразивных веществ на обработанную поверхность.
|
A
B
A
A
A
A
A
: Нанести слой стекольного покрытия.
3 mm
11 mm
5.5 mm
11 mm
7.3 mm
15 mm
11 mm
A
11 mm
3 mm
11 mm
8 mm
}
|
-

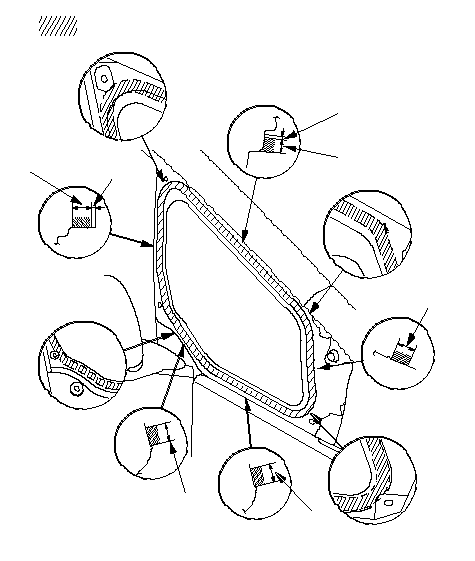

Губкой нанесите тонкий слой грунтовки для кузова на места коррозии или поврежденной краски вокруг кромки, где будет нанесен новый клейкий слой. Дайте этому слою высохнуть как минимум 10 минут:
-
Не наносите грунтовку для стекол на кузов, и будьте внимательны, чтобы не перепутать губки, используемые при грунтовании кузова и стекол.
-
Не наносите грунтовку для кузова на участки, где остался старый клейкий слой.
-
Никогда не трогайте обработанную поверхность руками.
-
Накройте панель приборов, прежде чем красить буртик.
|
: Нанесите слой грунта для корпуса в места повреждения покраски,
как показано на рисунке.
3 mm
12 mm
16 mm
3.5 mm
16 mm
16 mm
16 mm
}
|
-

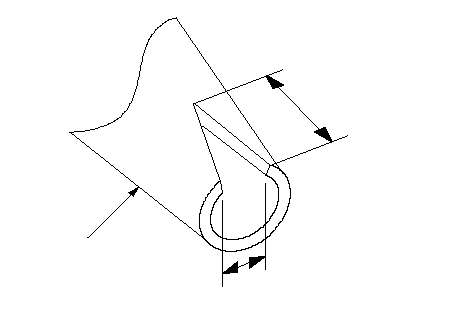

Вырежьте ‘‘V'' на конце раструба (А) на картридже, как показано на рисунке.
|
A
12 mm
7 mm
}
|
-

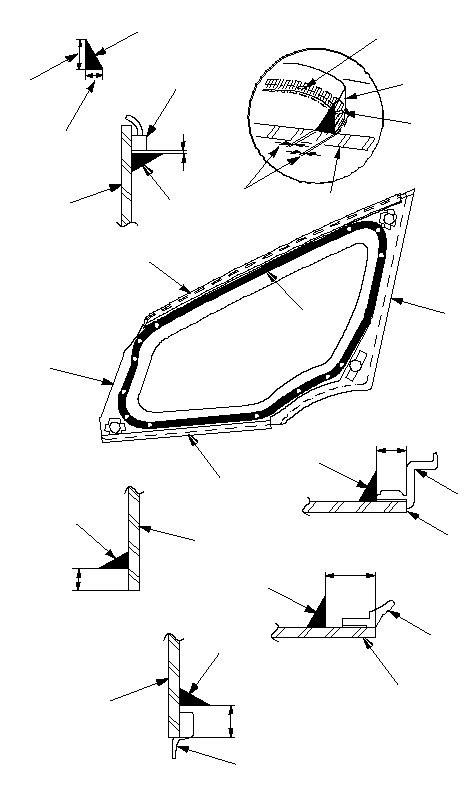

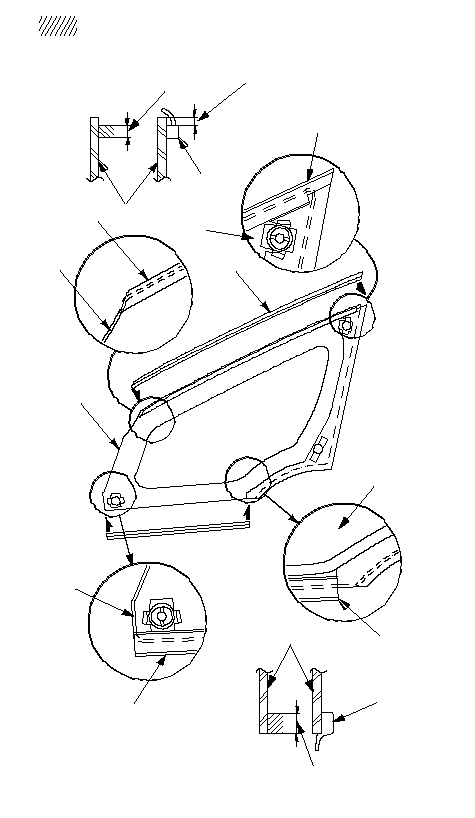

Вставьте картридж в шприц для уплотнения швов и нанесите полоску клея (A) на кромку переднего бокового стекла (B) и вдоль переднего резиновой прокладки (С, D) и передней угловой обивки (Е), как показано на рисунке:
-
Используя нанесенные на переднее угловое стекло точки (F) в качестве направляющей, нанесите слой клея на углы переднего углового стекла.
-
Нанесите клей в течение 30 минут после нанесения грунтовки на стекло. Сделайте чуть более толстую полоску клея на каждом углу.
|
10 mm
7 mm
B
C
A
2 mm
2 mm
A
F
F
A
B
C
A
E
D
B
A
E
B
9.3 mm
5 mm
A
B
17 mm
A
E
B
10 mm
A
B
D
}
|
-

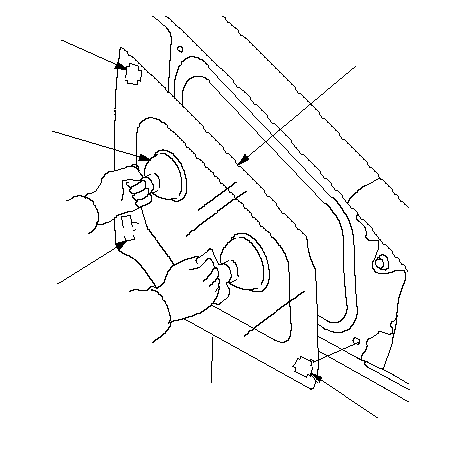

Используйте резиновые присоски (A), чтобы удержать переднее угловое стекло (B) в проеме, выровняйте его зажимами (C, D) и установите на клейкий слой. Слегка продвигайте переднее угловое стекло вперед до тех пор, пока края не встанут плотно на клейкий слой по всей длине.
ПРИМЕЧАНИЕ: Не открывайте и не закрывайте двери в течение часа, пока клей не высохнет.
-
Соскоблите или сотрите излишки клея шпателем или полотенцем. Чтобы удалить клей с окрашенной поверхности переднего углового стекла, протрите стекло мягким полотенцем, смоченным в изопропиловом спирте.
-
После того как клейкий слой высохнет, побрызгайте водой на переднее угловое стекло и проверьте герметичность. Отметьте области протекания и дайте переднему угловому стеклу высохнуть, затем уплотните с помощью герметика. После установки переднего углового стекла дайте машине постоять не менее 4 часов. Если автомобиль необходимо использовать в течение 4 часов после данной процедуры, ехать надо медленно.
-
Установите на место все снятые детали.
ПРИМЕЧАНИЕ: Предложите клиенту в течение 2-3 дней не делать следующее:
-
Хлопать дверьми, когда все окна подняты.
-
Резко дергать автомобиль (например, заезжать и съезжать с дороги под большим углом или резко поворачивать на неровных дорогах).
|
D
A
C
B
D
}
|
