Перечень расположения элементов системы напоминаний

Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3

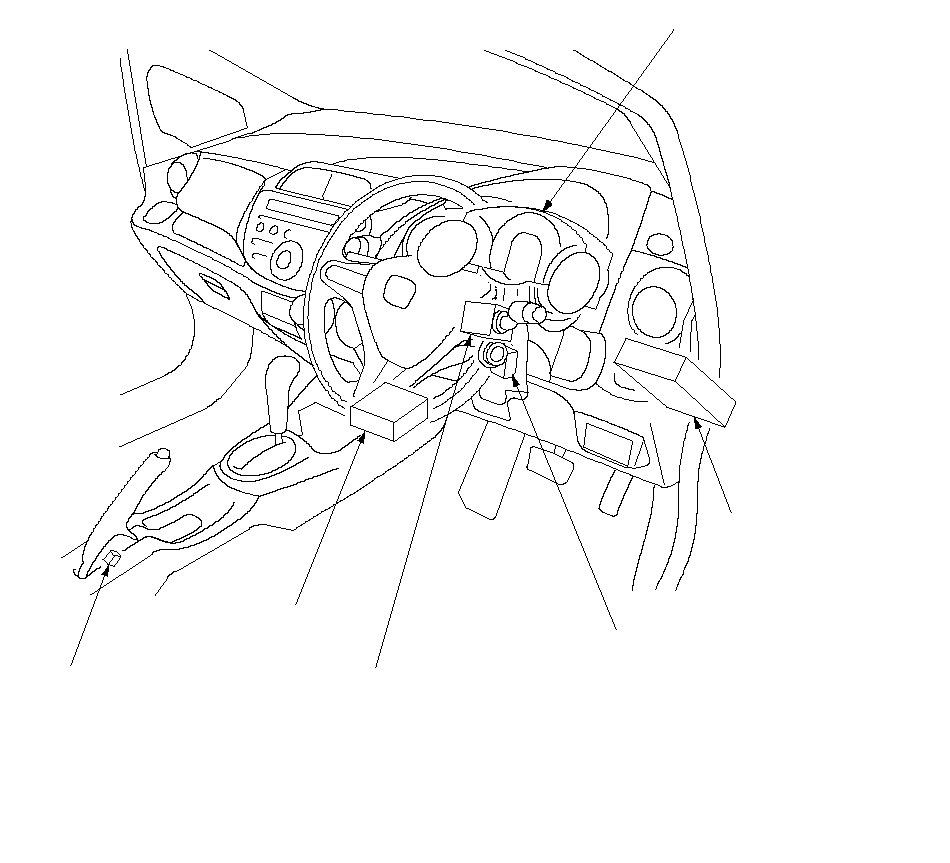

МОДУЛЬ УПРАВЛЕНИЯ ПАНЕЛЬЮ ПРИБОРОВ

MICU
(встроен в блок реле/предохранителей
под панелью приборов)
Тест входных сигналов,
Замена,

ВЫКЛЮЧАТЕЛЬ ЗАМКА ЗАЖИГАНИЯ
Проверка,

ЦЕНТРАЛЬНЫЙ ВЫКЛЮЧАТЕЛЬ ПРИБОРОВ ОСВЕЩЕНИЯ
Проверка/замена,

БЛОК SRS

ВЫКЛЮЧАТЕЛЬ СТОЯНОЧНОГО ТОРМОЗА
Проверка,

На рисунке показана модель с ПРК, модель с ЛРК аналогична.

}

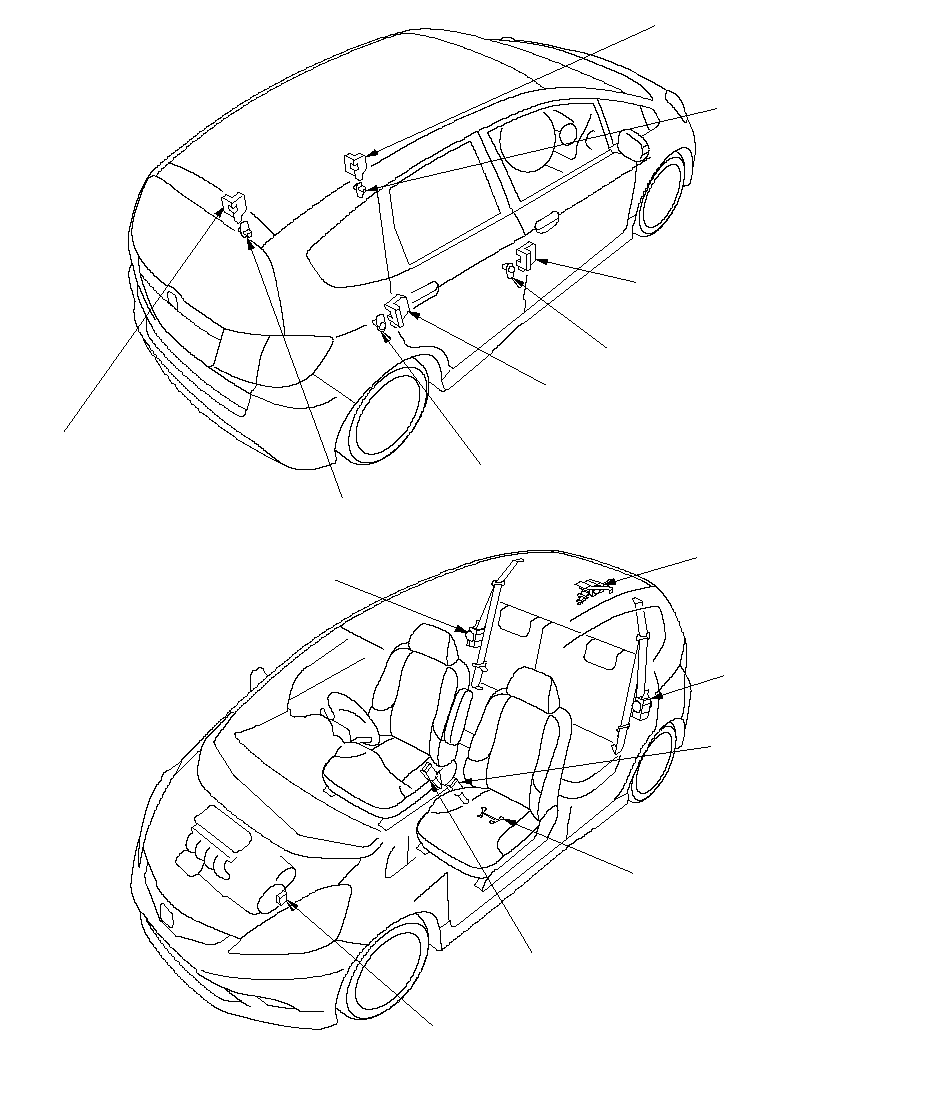

КНОПКА БЛОКИРОВКИ
ЗАМКА ДВЕРИ ВОДИТЕЛЯ
Проверка исполнительного механизма,
Проверка кнопки блокировки,

ВЫКЛЮЧАТЕЛЬ ЗАМКА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ

ВЫКЛЮЧАТЕЛЬ ЗАМКА ДВЕРИ ВОДИТЕЛЯ

ИСПОЛНИТЕЛЬНЫЙ ЭЛЕМЕНТ
ЗАМКА ПРАВОЙ ЗАДНЕЙ ДВЕРИ/ ВЫКЛЮЧАТЕЛЬ КНОПКИ*¹
Проверка исполнительного механизма,
Проверка кнопки блокировки,

ИСПОЛНИТЕЛЬНЫЙ ЭЛЕМЕНТ
ЗАМКА ДВЕРИ ПЕРЕДНЕГО ПАССАЖИРА/
ВЫКЛЮЧАТЕЛЬ КНОПКИ*
Проверка исполнительного механизма,
Проверка кнопки блокировки,

ВЫКЛЮЧАТЕЛЬ ЗАМКА ДВЕРИ
ПЕРЕДНЕГО ПАССАЖИРА

ВЫКЛЮЧАТЕЛЬ ЗАМКА ПРАВОЙ ЗАДНЕЙ ДВЕРИ

ИСПОЛНИТЕЛЬНЫЙ ЭЛЕМЕНТ
ЗАМКА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ/
ВЫКЛЮЧАТЕЛЬ КНОПКИ**¹
Проверка исполнительного механизма,
Проверка кнопки блокировки,

ДАТЧИКА ЗАМКА ЗАДНЕГО
ЦЕНТРАЛЬНОГО РЕМНЯ БЕЗОПАСНОСТИ*³

ДАТЧИК ЗАМКА
ЛЕВОГО БОКОВОГО
РЕМНЯ БЕЗОПАСНОСТИ*²

ДАТЧИК ЗАМКА
ЛЕВОГО ЗАДНЕГО
РЕМНЯ БЕЗОПАСНОСТИ*³

ПЕРЕКЛЮЧАТЕЛЬ РЕЖИМОВ ПЕРЕДАЧ

ДАТЧИК ЗАМКА
ПРАВОГО ЗАДНЕГО РЕМНЯ БЕЗОПАСНОСТИ*³

ЛЕВЫЙ БОКОВОЙ ДАТЧИК
ПОСАДКИ НА СИДЕНЬЕ*²

ДАТЧИК ЗАМКА
ПРАВОГО БОКОВОГО РЕМНЯ БЕЗОПАСНОСТИ

*1: С охранной сигнализацией
*2: С системой напоминания о ремне безопасности пассажира
*3: С системой напоминания о заднем ремне безопасности

На рисунке показана модель с ПРК, модель с ЛРК аналогична.

}
