Проверка/замена комбинированного выключателя освещения
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8
-
-
Отсоедините колодку 12Р разъема (А) от центрального выключателя освещения (В).
-
Выверните два винта и снимите центральный выключатель приборов освещения, сдвинув его.
|

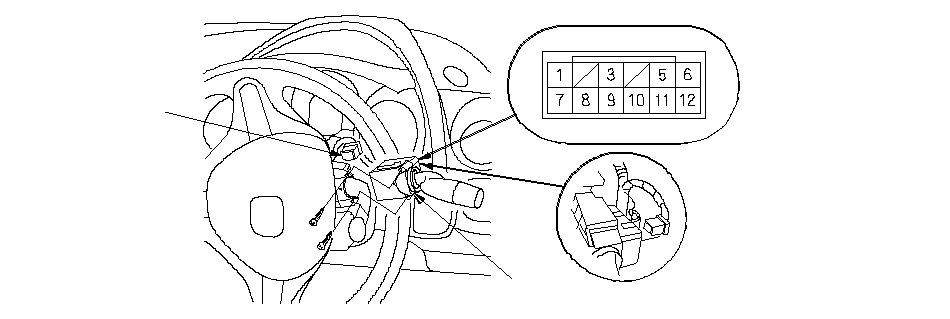

Модель ПРК

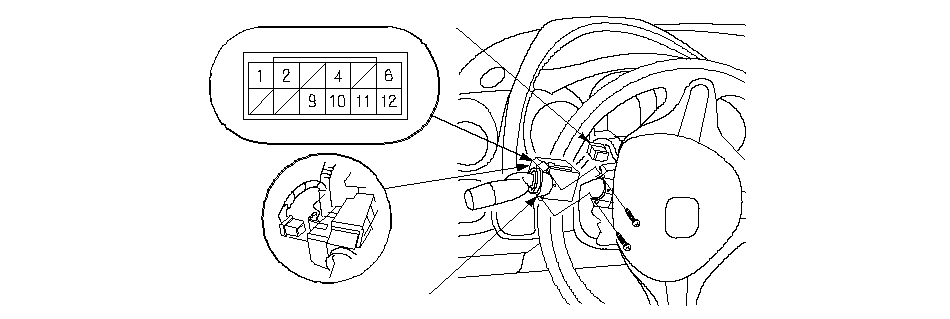

Модель ЛРК
|
-
-
Отсоедините колодку 12Р разъема (А) от центрального выключателя освещения (В).
|
Модель ПРК
A
B
}
Модель ЛРК
A
B
}
|
|
|
-
Выверните два винта и снимите центральный выключатель приборов освещения, сдвинув его.
|
-
Проверьте клеммы разъема, чтобы убедиться в надежном их контакте.
-
Если клеммы погнуты, ненадежно закреплены или покрыты коррозией, исправьте их и снова проверьте качество соединений.
-
Если клеммы исправны, проверьте соединение между клеммами при каждом положении выключателя, в соответствии с таблицей.
| -
|
Если соединение не соответствует указанному, замените выключатель.
|
|
|
-
Проверьте клеммы разъема, чтобы убедиться в надежном их контакте.
-
Если клеммы погнуты, ненадежно закреплены или покрыты коррозией, исправьте их и снова проверьте качество соединений.
-
Если клеммы исправны, проверьте соединение между клеммами при каждом положении выключателя, в соответствии с таблицей.
| -
|
Если соединение не соответствует указанному, замените выключатель.
|
|

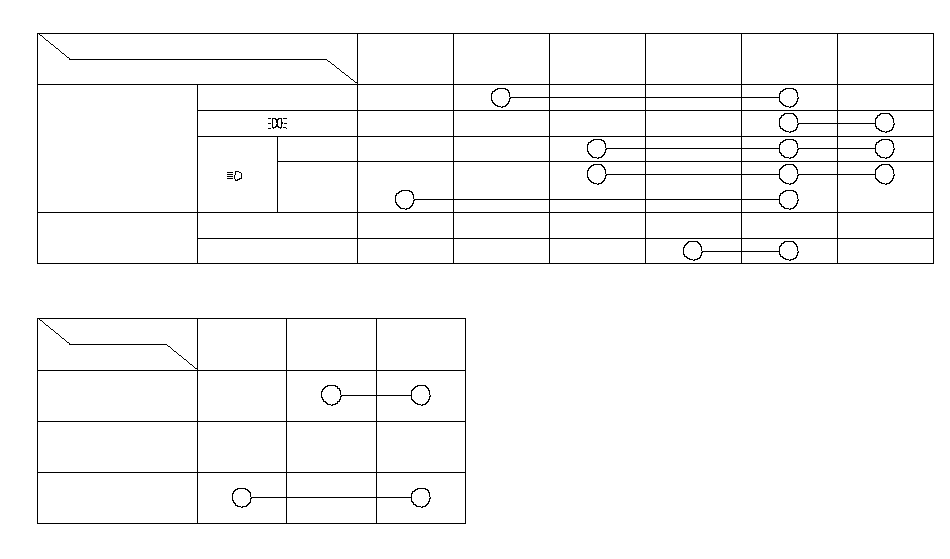

[ ]: Автомобиль с ЛРК
Выключатель указателей поворота
Клемма
Положение
ЛЕВЫЙ
НЕЙТРАЛЬНЫЙ
ПРАВЫЙ
6 [1]
5 [2]
[ ]: Автомобиль с ЛРК
7 [12]
Клемма
Положение
Выключатель фар
10 [9]
Выключатель указателя
поворота при обгоне
OFF
НИЗКИЙ УРОВЕНЬ
ВЫСОКАЯ
OFF
ON
9 [10]
8 [11]
выключатель освещения:
3 [4]
1 [6]
7 [12]
}
|
|
|
