    • Поиск неисправностей по признакам в системе SRS - Неисправность индикатора напоминания о ремнях безопасности

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
    Неисправен индикатор устройства напоминания о переднем ремне безопасности
    ПРИМЕЧАНИЕ: Перед заменой блока SRS проверьте версию его программного обеспечения при помощи HDS. Если версия программного обеспечения не является последней, обновите ПО блока SRS.
    1. Обратите внимание на следующие предостережения:
      • Отстегните правый ремень безопасности.
      • Отстегните левый ремень безопасности.
      • Убедитесь в отсутствии каких-либо предметов под сиденьем.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Убедитесь, что система HDS взаимодействует с автомобилем и с блоком SRS. Если не взаимодействует, выполните поиск неисправностей в цепи DLC.
    1. Выберите SRS из главного меню системы HDS, затем PARAMETER INFORMATION (ИНФОРМАЦИЯ О ПАРАМЕТРАХ). В меню информации о параметрах PARAMETER INFORMATION выберите ‘‘SRS PSS'' и прочитайте указания системы HDS.
    На дисплее HDS высвечивается OFF?
    ДА -
    Перейдите к Этап 8 .
    НЕТ -
    Перейдите к Этап 6 .

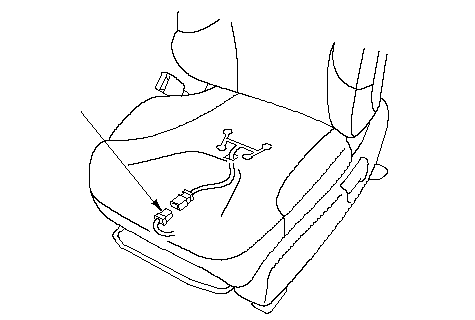

    1. Отсоедините 3P разъем (А) жгута проводов пола от датчика посадки на сиденье переднего пассажира.
    1. Выберите SRS из главного меню системы HDS, затем PARAMETER INFORMATION (ИНФОРМАЦИЯ О ПАРАМЕТРАХ). В меню информации о параметрах PARAMETER INFORMATION выберите ‘‘SRS PSS'' и прочитайте указания системы HDS.
    На дисплее HDS высвечивается ON?
    ДА -
    Замыкание на "массу" в жгуте проводов пола, замените этот жгут.
    НЕТ -
    Неисправен датчик посадки на сиденье переднего пассажира.■
    1. Обратите внимание на следующие предостережения:
      • Отстегните правый ремень безопасности.
      • Отстегните левый ремень безопасности.
      • Обычно пассажиры весом более 45 кг сидят на переднем месте пассажира.
    1. Выберите SRS из главного меню системы HDS, затем PARAMETER INFORMATION (ИНФОРМАЦИЯ О ПАРАМЕТРАХ). В меню информации о параметрах PARAMETER INFORMATION выберите ‘‘SRS PSS'' и прочитайте указания системы HDS.
    На дисплее HDS высвечивается ON?
    ДА -
    Перейдите к Этап 10 .
    НЕТ -
    Перейдите к Этап 11 .
    1. Проверьте индикатор устройства напоминания о переднем ремне безопасности.
    Индикатор устройства напоминания о переднем ремне безопасности остается включенным?
    ДА -
    Неисправен модуль управления приборами.■
    НЕТ -
    Неисправен блок SRS или плохое соединение разъема В (39P) блока SRS и блока SRS или плохое соединение разъема 3Р датчика посадки на сиденье переднего пассажира и датчика посадки на сиденье переднего пассажира. Проверьте соединение; если оно исправно и DTC не высвечивается, замените блок SRS. ■
    1. Отсоедините 3P разъем (А) жгута проводов пола от датчика посадки на сиденье переднего пассажира.
    1. Установите провод-перемычку между клеммой №1 и клеммой №2 разъема 3Р жгута проводов пола.
    1. Выберите SRS из главного меню системы HDS, затем PARAMETER INFORMATION (ИНФОРМАЦИЯ О ПАРАМЕТРАХ). В меню информации о параметрах PARAMETER INFORMATION выберите ‘‘SRS PSS'' и прочитайте указания системы HDS.
    На дисплее HDS высвечивается ON?
    ДА -
    Неисправен датчик посадки на сиденье переднего пассажира; замените подкладку и обивку подушки переднего сиденья.
    НЕТ -
    Разрыв в цепи жгута проводов пола; замените этот жгут.■
