Перечень расположения элементов системы PGM-FI

Применимость для следующих годов выпуска и кузовов: 2007, GE5

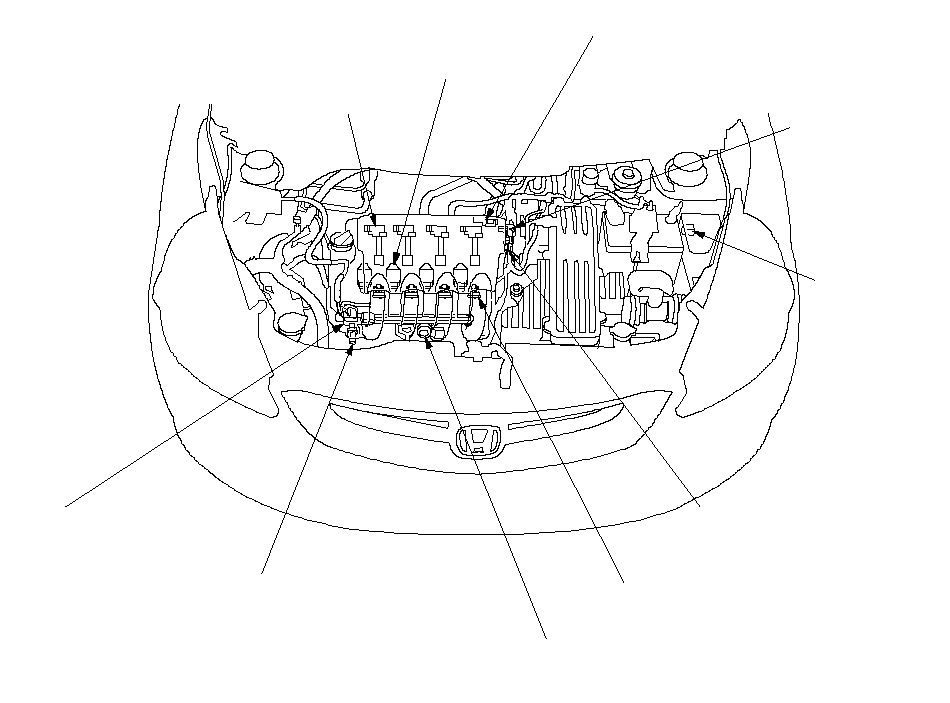

ДАТЧИК ТЕМПЕРАТУРЫ ВОЗДУХА НА ВПУСКЕ (IAT)/
АБСОЛЮТНОЕ ДАВЛЕНИЕ ВО ВПУСКНОМ КОЛЛЕКТОРЕ (MAP)
ДАТЧИК
Замена,
в дополнении к руководству по ремонту автомобиля P/N 62SAA22

ТЕМПЕРАТУРА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ
ДАТЧИК (ЕСТ)
Замена,
в Дополнении к Руководству по ремонту
P/N 62SAA22

ДАТЧИК ДЕТОНАЦИИ
Замена,
в дополнении к руководству по ремонту автомобиля P/N 62SAA22

ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА (CKP)
ДАТЧИК
Замена,
в дополнении к руководству по ремонту автомобиля P/N 62SAA22

ДЕТЕКТОР
ЭЛЕКТРИЧЕСКОЙ
НАГРУЗКИ
(ELD)

ДАТЧИК
ПОЛОЖЕНИЯ
РАСПРЕДЕЛИТЕЛЬНОГО
ВАЛА (СМР)
ДАТЧИК
Замена,

в Дополнении
к Руководству по ремонту
P/N 62SAA22

ИНЖЕКТОРЫ
Замена,
в дополнении к руководству по ремонту автомобиля P/N 62SAA22

ЭЛЕКТРОМАГНИТ ВСПОМОГАТЕЛЬНОЙ СИСТЕМЫ ПОДАЧИ ТОПЛИВА
Проверка,
Замена,

КАТУШКА ЗАЖИГАНИЯ
СО СТОРОНЫ ВЫПУСКА

КАТУШКА ЗАЖИГАНИЯ
СО СТОРОНЫ ВПУСКА

}

ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ
ДАТЧИК НА ВЫХОДЕ
(ВТОРИЧНЫЙ HO2S)
(ДАТЧИК 2)
Замена,
в Дополнении к Руководству по ремонту
P/N 62SAA22

ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ
ДАТЧИК (ПЕРВИЧНЫЙ HO2S)
(ДАТЧИК 1)
Замена,
в дополнении к руководству по ремонту автомобиля P/N 62SAA22

}

ГЛАВНОЕ РЕЛЕ 1 МОДУЛЯ
PGM-FI
(FI MAIN)

ГЛАВНОЕ РЕЛЕ 2 МОДУЛЯ
PGM-FI
(ТОПЛИВНЫЙ НАСОС)

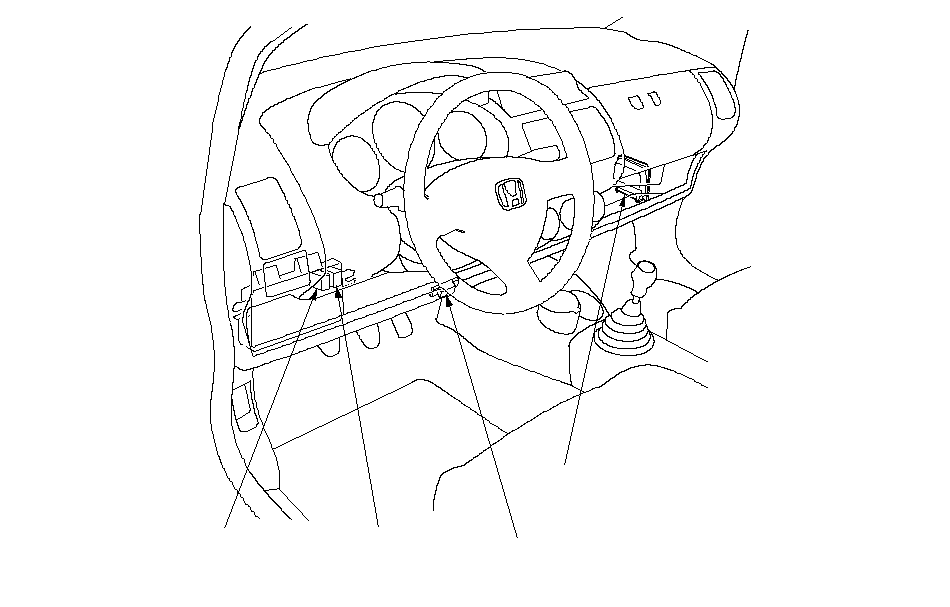

РАЗЪЕМ ПЕРЕДАЧИ ДАННЫХ (DLC)
Общие инструкции по устранению неисправностей,
Поиск неисправностей,
в дополнении к руководству по ремонту автомобиля P/N 62SAA22

БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (ECM)
Общие инструкции по устранению неисправностей,

}
