Перечень расположения компонентов головки цилиндров в сборе

Применимость для следующих годов выпуска и кузовов: 2003, GD3

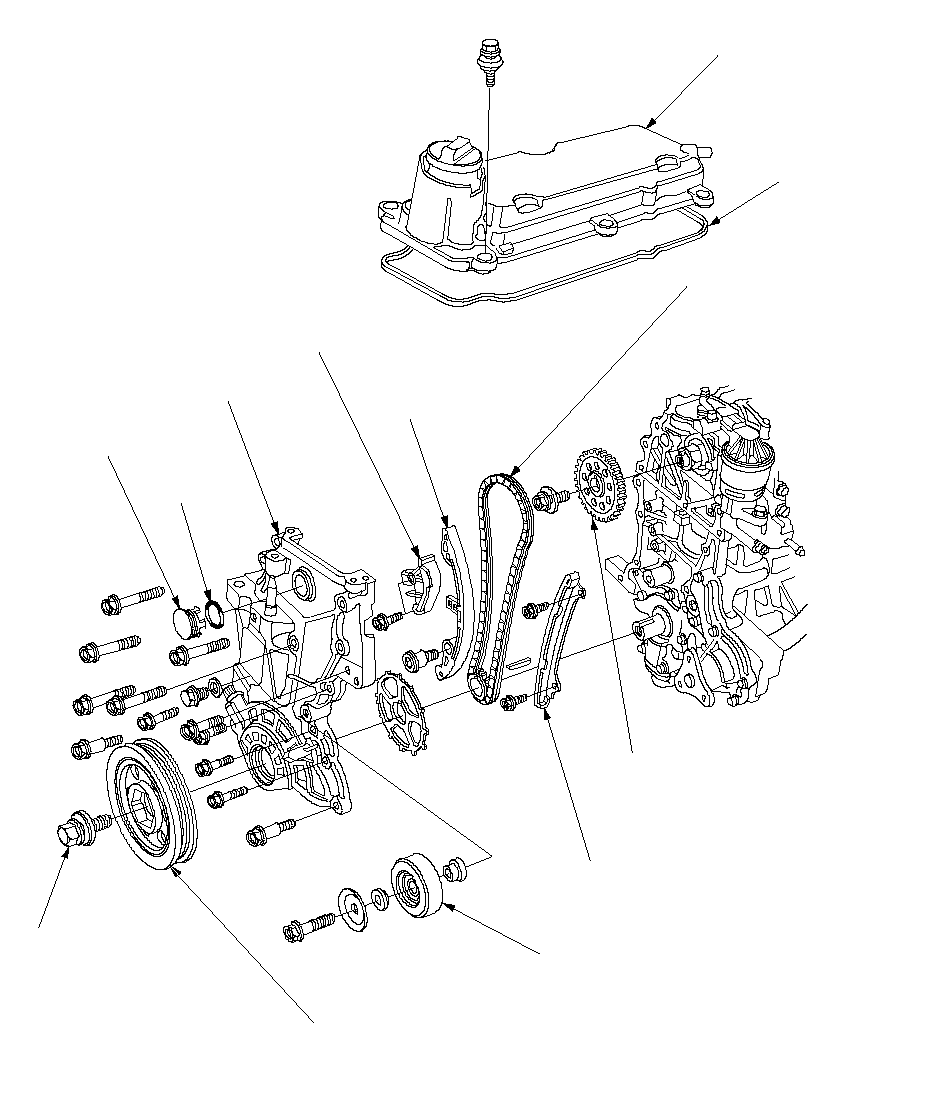

КРЫШКА ГОЛОВКИ ЦИЛИНДРА

НАПРАВЛЯЮЩИЙ ЭЛЕМЕНТ ЦЕПИ ПРИВОДА
РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА

ШКИВ КОЛЕНЧАТОГО ВАЛА
Замена,
в руководстве по ремонту '02 Jazz/Fit

КОЛЕНЧАТЫЙ ВАЛ
БОЛТ КРЕПЛЕНИЯ ШКИВА
Замена,

в руководстве по ремонту '02 Jazz/Fit

КАРТЕР ЦЕПИ ПРИВОДА

УПЛОТНИТЕЛЬНОЕ
КОЛЬЦО

ХОЛОСТОЙ ШКИВ
(С кондиционером воздуха)

ЦЕПЬ ПРИВОДА РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА
Снятие,
в руководстве по ремонту '02 Jazz/Fit
Установка,

ЗВЕЗДОЧКА РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА
Снятие,
Установка,

ЗАСЛОНКА НАТЯЖИТЕЛЯ
ЦЕПИ ПРИВОДА РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА

НАТЯЖИТЕЛЬ
ЦЕПИ ПРИВОДА
РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА

ПРОКЛАДКА
КРЫШКИ ГОЛОВКИ
ЦИЛИНДРОВ

СВЕЧА ЗАЖИГАНИЯ НА ГОЛОВКЕ
БЛОКА ЦИЛИНДРОВ

}

ТЕРМОСТАТ
Замена,
в руководстве по ремонту '02 Jazz/Fit
Проверка,
в руководстве по ремонту '02 Jazz/Fit

КАНАЛ РЕЦИРКУЛЯЦИИ
ОТРАБОТАННЫХ ГАЗОВ (EGR) В СБОРЕ
Установка,
в руководстве по ремонту '02 Jazz/Fit

УПЛОТНИТЕЛЬНОЕ
КОЛЬЦО

УСТАНОВОЧНЫЙ
ШТИФТ

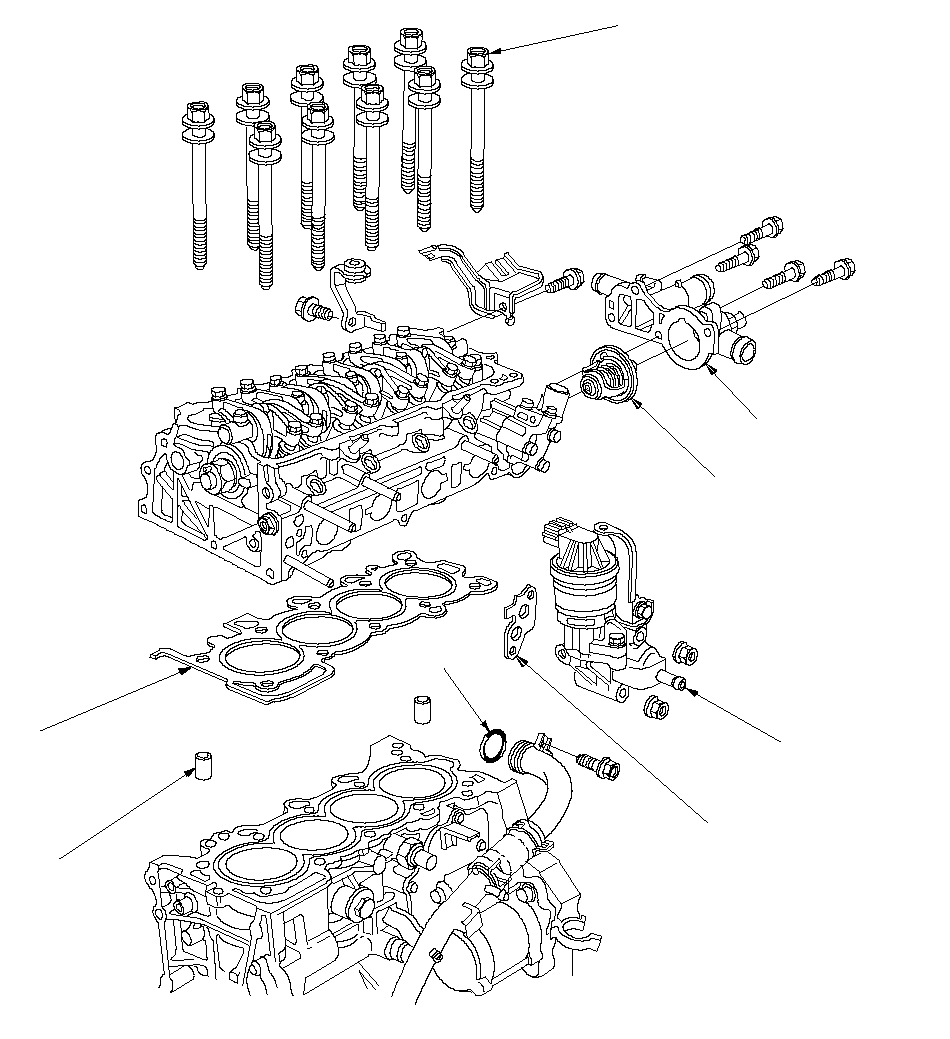

БОЛТ КРЕПЛЕНИЯ ГОЛОВКИ ЦИЛИНДРОВ

КОРПУС ТЕРМОСТАТА

ПРОКЛАДКА

ПРОКЛАДКА ГОЛОВКИ
ЦИЛИНДРА

}

НАПРАВЛЯЮЩАЯ ВТУЛКА ВПУСКНОГО КЛАПАНА
Замена,

ГОЛОВКА БЛОКА ЦИЛИНДРОВ
Снятие,
Проверка,
в руководстве по ремонту '02 Jazz/Fit
Установка,

ВЫПУСКНОЙ КЛАПАН
Снятие,
в руководстве по ремонту '02 Jazz/Fit
Установка,
в руководстве по ремонту '02 Jazz/Fit

ВПУСКНОЙ КЛАПАН

ВЫПУСКНОЙ
УПЛОТНЕНИЕ КЛАПАНА

УПОР ПРУЖИНЫ

УДЕРЖИВАЮЩИЕ КЛАПАН ХОМУТЫ

ПРУЖИНА КЛАПАНОВ
СЕДЛО

ВЫПУСКНОЙ КЛАПАН
РУКОВОДСТВО

ДАТЧИК ПОЛОЖЕНИЯ
РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА(CMP)
(ДАТЧИК ВЕРХНЕЙ МЕРТВОЙ ТОЧКИ (TDC))

УПЛОТНИТЕЛЬНОЕ КОЛЬЦО

УПОРНАЯ КРЫШКА
РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА

ВПУСКНОЙ КЛАПАН
ПРУЖИНА

ВЫПУСКНОЙ КЛАПАН
ПРУЖИНА

УПЛОТНЕНИЕ ВПУСКНОГО КЛАПАНА
Замена,
в руководстве по ремонту '02 Jazz/Fit

БЛОК КОРОМЫСЕЛ
Переборка,
Проверка,

УПЛОТНИТЕЛЬНОЕ КОЛЬЦО

РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ
Проверка,

ФИЛЬТР ЭЛЕКТРОМАГНИТНОГО КЛАПАНА VTEC

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН VTEC В СБОРЕ
Замена,

}
