Перечень расположения компонентов системы кондиционера и отопителя

Применимость для следующих годов выпуска и кузовов: 2007, RE6

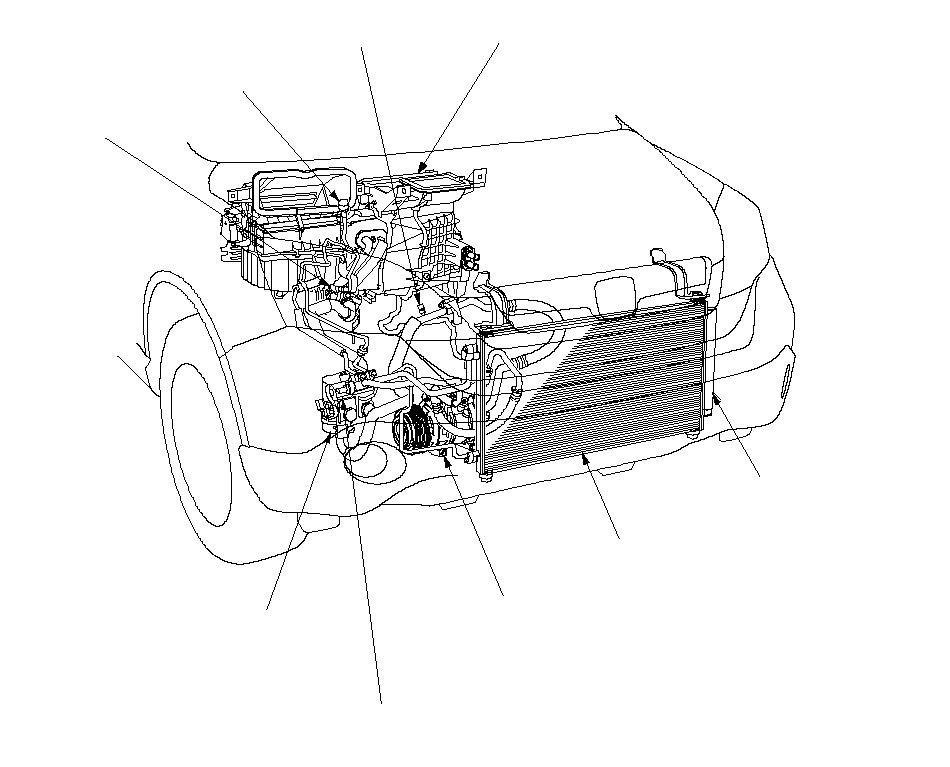

РЕСИВЕР/СИККАТИВ ОБЕЗВОЖИВАТЕЛЯ
Замена,
в руководстве по ремонту, P/N 62SWA00B

КОНДЕНСАТОР КОНДИЦИОНЕРА ВОЗДУХА

КОМПРЕССОР КОНДИЦИОНЕРА
Замена,
в руководстве по ремонту, P/N 62SWA00B
Проверка сцепления,
Повторный сбор сцепления,
Замена выпускного клапана,

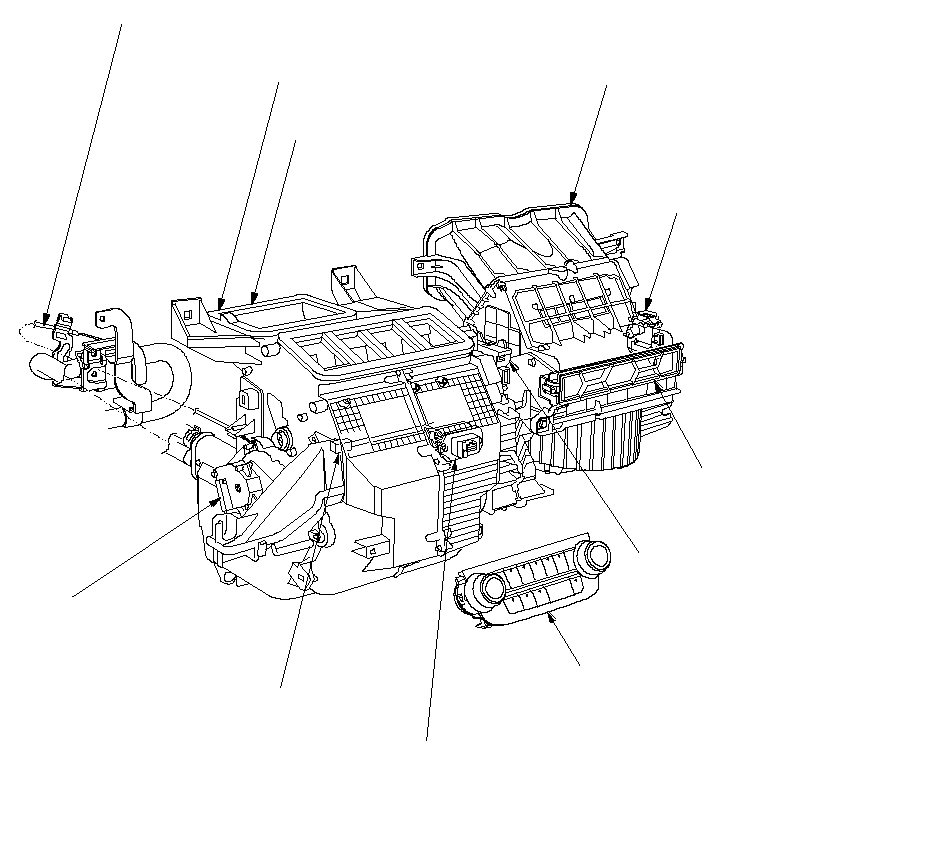

РАДИАТОР ИСПАРИТЕЛЯ
(Расположенный в узле отопителя)
Замена,
в руководстве по ремонту, P/N 62SWA00B

СЛУЖЕБНЫЙ КЛАПАН
(СТОРОНА ВЫСОКОГО ДАВЛЕНИЯ)

СЛУЖЕБНЫЙ КЛАПАН
(СТОРОНА НИЗКОГО ДАВЛЕНИЯ)

ВСАСЫВАЮЩИЙ БАК

Операции рассматриваются применительно к левостороннему расположению рулевого управления, операции при правостороннем рулевом управлении аналогичны.

ОБРАТНЫЙ КЛАПАН

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН
Замена,

}

ДАТЧИК ДАВЛЕНИЯ КОНДИЦИОНЕРА

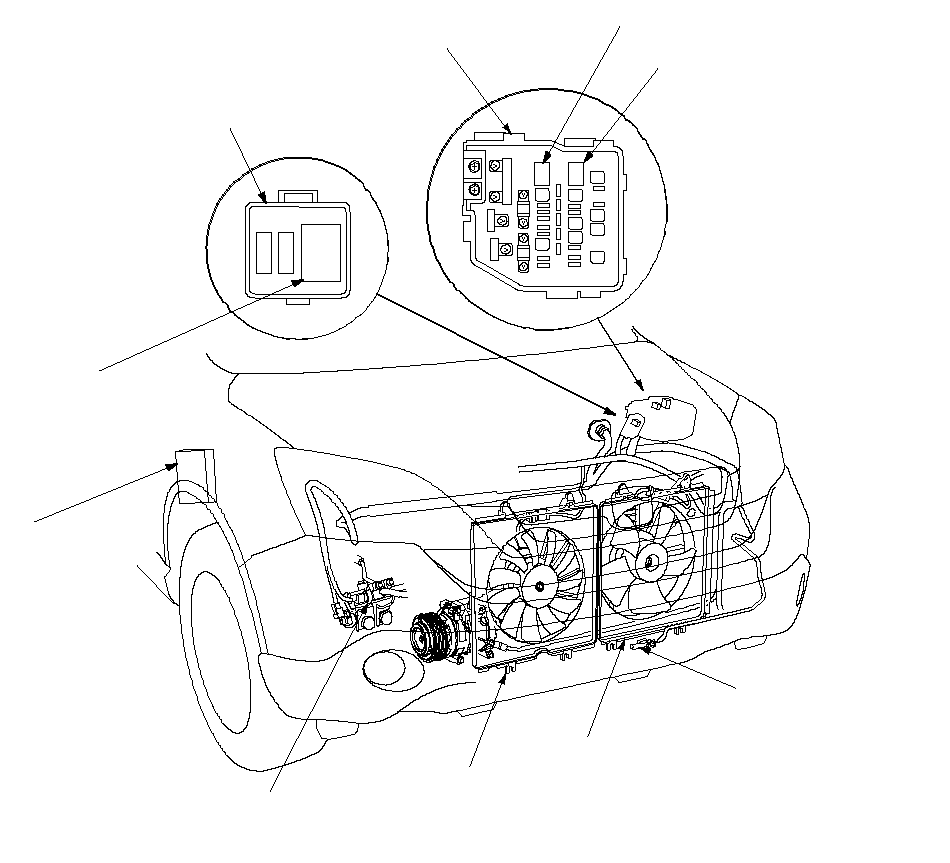

ВЕНТИЛЯТОР РАДИАТОРА

РЕЛЕ МУФТЫ СЦЕПЛЕНИЯ КОМПРЕССОРА КОНДИЦИОНЕРА ВОЗДУХА
Проверка,

РЕЛЕ УПРАВЛЕНИЯ ВЕНТИЛЯТОРОМ
Проверка,

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ МОТОРНОГО ОТСЕКА

ЕСМ

ВЕНТИЛЯТОР КОНДЕНСАТОРА КОНДИЦИОНЕРА

ДАТЧИК ТЕМПЕРАТУРЫ НАРУЖНОГО ВОЗДУХА

Операции рассматриваются применительно к левостороннему расположению рулевого управления, операции при правостороннем рулевом управлении аналогичны.

ВСПОМОГАТЕЛЬНЫЙ БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ В
МОТОРНОМ ОТСЕКЕ

РЕЛЕ ЭЛЕКТРОПРИВОДА
ВЕНТИЛЯТОРА САЛОНА
Проверка,

}

РАДИАТОР ИСПАРИТЕЛЯ
(Расположенный в узле отопителя)
Замена,
в руководстве по ремонту, P/N 62SWA00B

БЛОК ОТОПИТЕЛЯ/РАДИАТОР
Замена,
в руководстве по ремонту, P/N 62SWA00B

БЛОК ВЕНТИЛЯТОРА ОТОПИТЕЛЯ
Удаление/установка,

в руководстве по ремонту, P/N 62SWA00B
Замена компонентов,

в руководстве по ремонту, P/N 62SWA00B

РЕЖИМ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ
Проверка,
в руководстве по ремонту, P/N 62SWA00B
Замена,
в руководстве по ремонту, P/N 62SWA00B

ТРАНЗИСТОР ПИТАНИЯ
Проверка,
в руководстве по ремонту, P/N 62SWA00B

БЛОК УПРАВЛЕНИЯ HVAC
Удаление/установка,
в руководстве по ремонту, P/N 62SWA00B

ЭЛЕКТРОПРИВОД УПРАВЛЕНИЯ СМЕСИТЕЛЕМ ВОЗДУХА
Проверка,
в руководстве по ремонту, P/N 62SWA00B
Замена,
в руководстве по ремонту, P/N 62SWA00B

ДАТЧИК ТЕМПЕРАТУРЫ ИСПАРИТЕЛЯ
Проверка,
в руководстве по ремонту, P/N 62SWA00B

КАБЕЛЬ КЛАПАНА ОТОПИТЕЛЯ
Регулировка,
в руководстве по ремонту, P/N 62SWA00B

На изображении показан тип автомобиля с левым расположением рулевой колонки (ЛРК), правое расположение рулевой колонки (ПРК) является симметричным.

РЕЦИРКУЛЯЦИЯ
ЭЛЕКТРОДВИГАТЕЛЬ УПРАВЛЕНИЯ
Проверка,
в руководстве по ремонту, P/N 62SWA00B
Замена,
в руководстве по ремонту, P/N 62SWA00B

ВОЗДУШНЫЙ ФИЛЬТР САЛОНА
}
