Перечень расположения компонентов головки цилиндров

Применимость для следующих годов выпуска и кузовов: 2007, RE3, RE4

КРЫШКА КАТУШКИ ЗАЖИГАНИЯ

УПЛОТНИТЕЛЬНОЕ КОЛЬЦО

КАРТЕР ЦЕПИ ПРИВОДА ГРМ

ДАТЧИК ПОЛОЖЕНИЯ
КОЛЕНЧАТОГО ВАЛА (CKP)

РЫЧАГ НАТЯЖИТЕЛЯ

ШКИВ КОЛЕНЧАТОГО ВАЛА
Удаление/установка,

КРЫШКА ГОЛОВКИ ЦИЛИНДРА

ЦЕПЬ ПРИВОДА РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН
УПРАВЛЕНИЯ ПОДАЧЕЙ МАСЛА
В МЕХАНИЗМ ИЗМЕНЕНИЯ ФАЗ
ГАЗОРАСПРЕДЕЛЕНИЯ (VTC)

БОЛТ КРЕПЛЕНИЯ ШКИВА КОЛЕНЧАТОГО ВАЛА

ИМПУЛЬСНАЯ ПЛАСТИНА CKP
Замена,

АВТОМАТИЧЕСКИЙ НАТЯЖИТЕЛЬ
Удаление/установка,

НАПРАВЛЯЮЩИЙ ЭЛЕМЕНТ В ЦЕПИ ПРИВОДА

КАРТЕР ЦЕПИ
ПРИВОДА

УПЛОТНИТЕЛЬНОЕ
КОЛЬЦО

НАПРАВЛЯЮЩИЙ ЭЛЕМЕНТ А ЦЕПИ ПРИВОДА

}

НАПРАВЛЯЮЩИЙ
ЭЛЕМЕНТ В ЦЕПИ ПРИВОДА

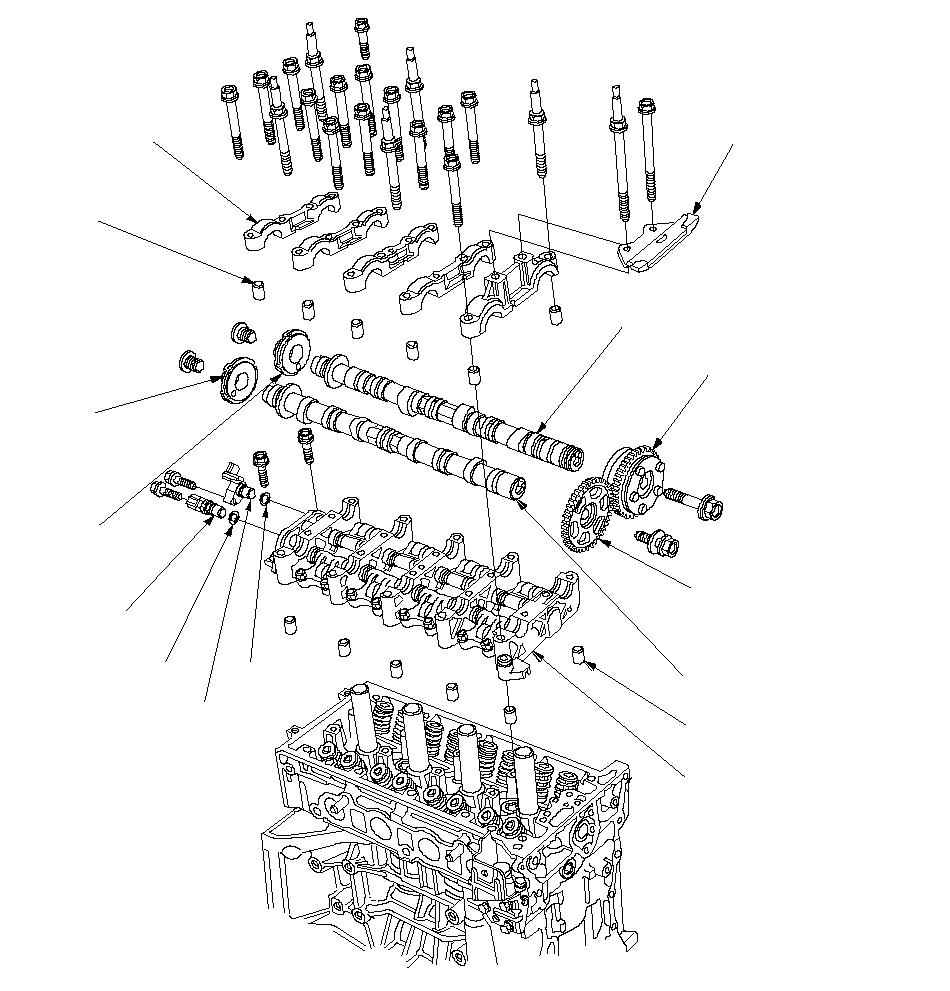

РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ ВПУСКНЫХ КЛАПАНОВ

ИСПОЛНИТЕЛЬНЫЙ МЕХАНИЗМ VTC
Замена,

РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ ВЫПУСКНЫХ КЛАПАНОВ
ЗВЕЗДОЧКА
Замена,

РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ ВЫПУСКНЫХ КЛАПАНОВ

БЛОК КОРОМЫСЕЛ

ОПОРЫ
РАСПРЕДЕЛИТЕЛЬНОГО
ВАЛА

УСТАНОВОЧНЫЕ ШТИФТЫ

ДАТЧИК А ПОЛОЖЕНИЯ
РАСПРЕДЕЛИТЕЛЬНОГО
ВАЛА (СМР)
(ВПУСКНЫХ КЛАПАНОВ)

УСТАНОВОЧНЫЕ ШТИФТЫ

ИМПУЛЬСНАЯ ПЛАСТИНА "В" СМР
Замена,

ИМПУЛЬСНАЯ ПЛАСТИНА "А" СМР
Замена,

ДАТЧИК В СМР
(ВЫПУСКНОЙ)

УПЛОТНИТЕЛЬНОЕ
КОЛЬЦО

УПЛОТНИТЕЛЬНОЕ
КОЛЬЦО

}

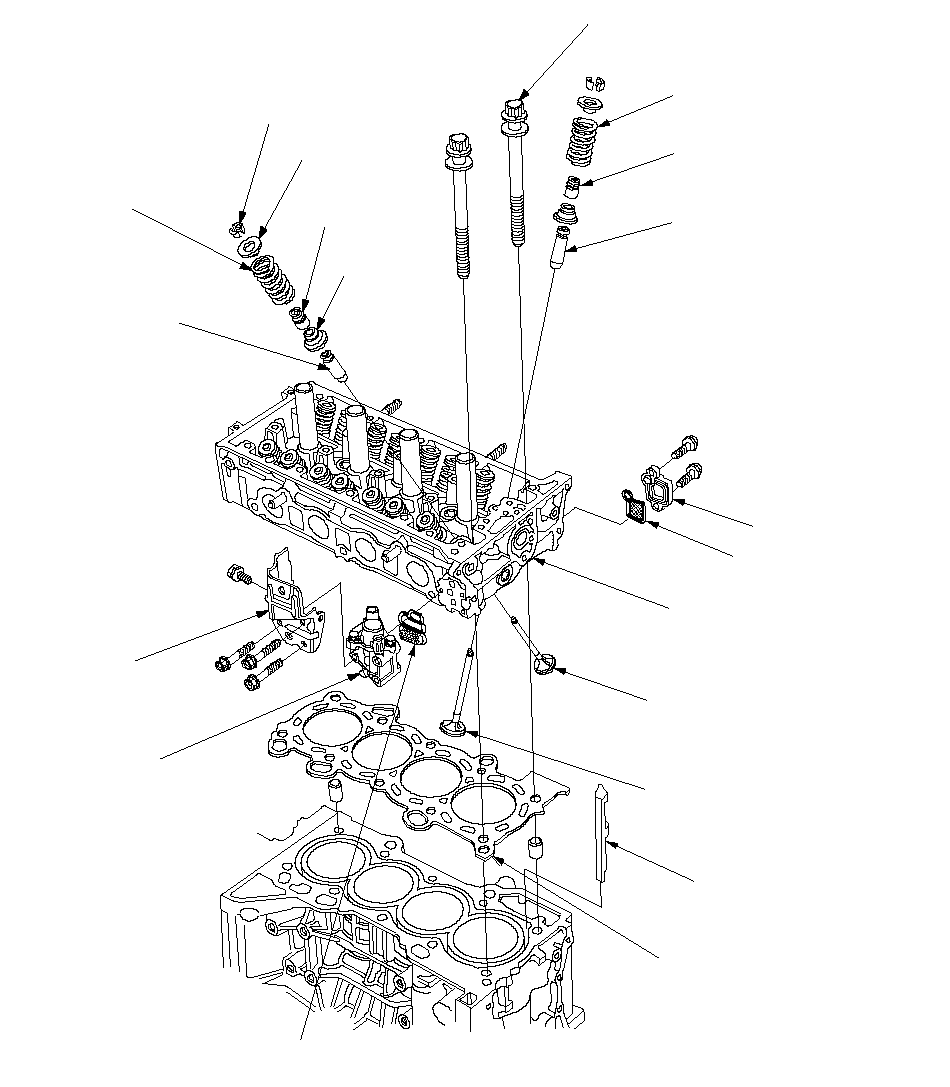

БОЛТ КРЕПЛЕНИЯ ГОЛОВКИ ЦИЛИНДРОВ
Проверка,

ПРУЖИНА ВПУСКНОГО КЛАПАНА

УПЛОТНЕНИЕ ВПУСКНОГО КЛАПАНА
Замена,

НАПРАВЛЯЮЩАЯ ВТУЛКА ВПУСКНОГО КЛАПАНА
Замена,

СЕТЧАТЫЙ ФИЛЬТР VTC

ФИЛЬТР VTC

ГОЛОВКА БЛОКА ЦИЛИНДРОВ
Снятие,
Проверка,
Установка,

ВЫПУСКНОЙ КЛАПАН
Снятие,
Установка,

ВПУСКНОЙ КЛАПАН

ПРОКЛАДКА ГОЛОВКИ ЦИЛИНДРА

ФИЛЬТР ЭЛЕКТРОМАГНИТНОГО КЛАПАНА
УПРАВЛЕНИЯ МАСЛОМ КОРОМЫСЛА

ВЫПУСКНОЙ КЛАПАН
УПЛОТНЕНИЕ

ПРУЖИНА ВЫПУСКНОГО КЛАПАНА

УПОР ПРУЖИНЫ

ФИКСАТОРЫ КЛАПАНА

ПРУЖИНА КЛАПАНА
СЕДЛО

НАПРАВЛЯЮЩАЯ ВТУЛКА ВЫПУСКНОГО КЛАПАНА

ТЕПЛОЗАЩИТНЫЙ ЭКРАН

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН УПРАВЛЕНИЯ
МАСЛОМ КОРОМЫСЛА

СЕПАРАТОР ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

}
