Перечень расположения компонентов системы электрических замков дверей с дистанционным управлением/системы охранной сигнализации

Применимость для следующих годов выпуска и кузовов: 2007, RE1, RE2, RE3, RE4, RE5, RE6

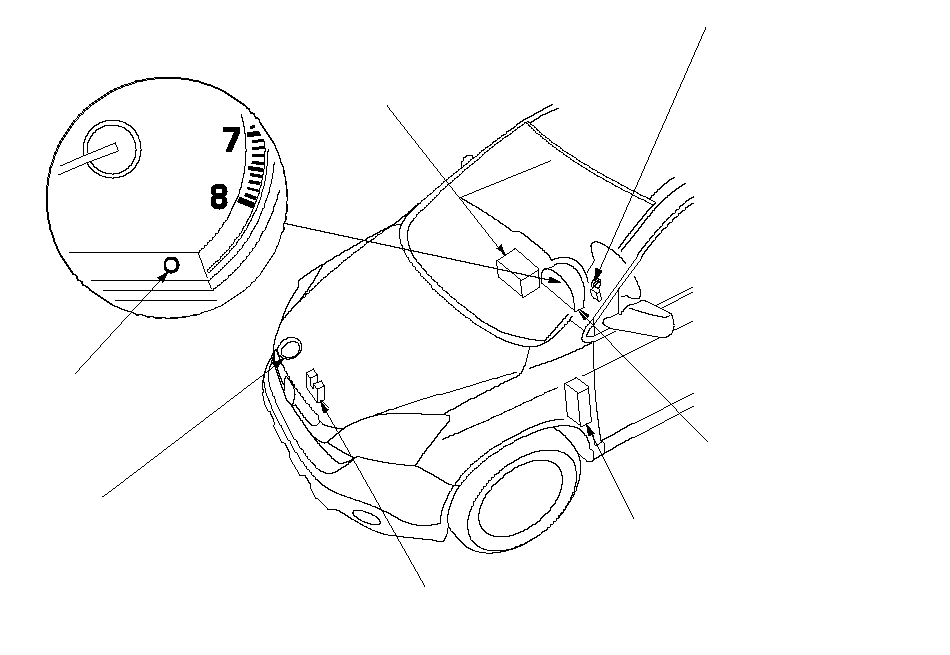

АУДИОСИСТЕМА

ИНДИКАТОР ОХРАННОЙ
СИГНАЛИЗАЦИИ

ЗВУКОВОЙ СИГНАЛ ОХРАННОЙ СИГНАЛИЗАЦИИ

ВЫКЛЮЧАТЕЛЬ КАПОТА
(с охранной сигнализацией)
Проверка,

ИММОБИЛАЙЗЕР-ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ
БЛОК УПРАВЛЕНИЯ
(со встроенным приемным устройством)
Поиск неисправностей по признакам

Замена,

БЛОК УПРАВЛЕНИЯ ПРИБОРАМИ

MICU
(встроен в блок реле/предохранителей
под панелью приборов)
Тест входных сигналов,

}

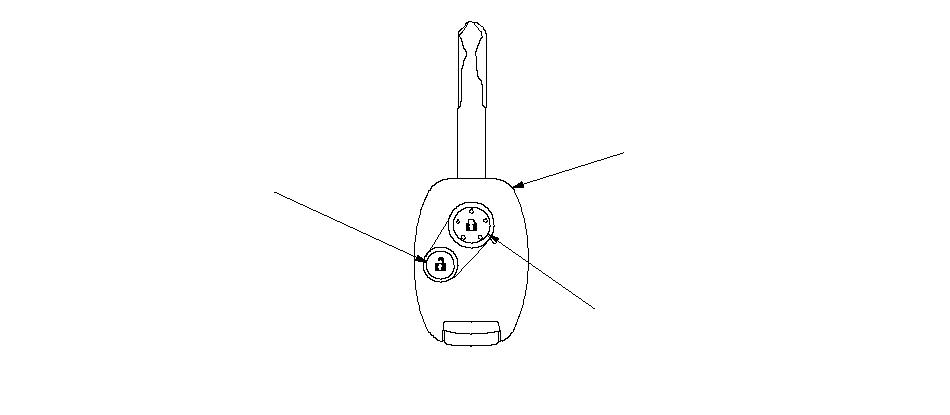

КНОПКА РАЗБЛОКИРОВКИ

ПЕРЕДАТЧИК

КНОПКА БЛОКИРОВКИ

Операции рассматриваются применительно к левостороннему расположению рулевого управления, операции при правостороннем рулевом управлении аналогичны.

}

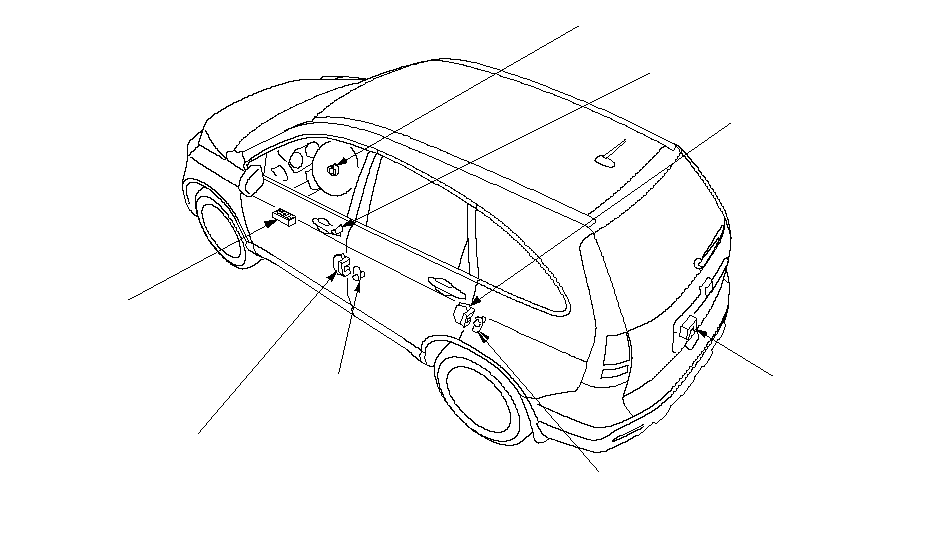

ВЫКЛЮЧАТЕЛЬ ЗАМКА ЗАЖИГАНИЯ
Проверка,

ЗАМОК ЛЕВОЙ ЗАДНЕЙ ДВЕРИ
ИСПОЛНИТЕЛЬНЫЙ МЕХАНИЗМ КНОПКИ БЛОКИРОВКИ
Проверка исполнительного механизма,

Проверка кнопки блокировки,

ИСПОЛНИТЕЛЬНЫЙ МЕХАНИЗМ ОТПИРАНИЯ
ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ
Проверка,

ЗАЩЕЛКА ЗАМКА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ
Проверка,
Замена,

ВЫКЛЮЧАТЕЛЬ ЗАМКА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ

ВЫКЛЮЧАТЕЛЬ
ЗАМКА ПРАВОЙ
ЗАДНЕЙ ДВЕРИ

ПРИВОД ЗАМКА ДВЕРИ ВОДИТЕЛЯ/
ВЫКЛЮЧАТЕЛЬ КНОПКИ/ЦИЛИНДРА ЗАМКА
Проверка исполнительного механизма,
Проверка кнопки блокировки,
Проверка выключателя цилиндра замка
Замена,

ЗАМОК ДВЕРИ ВОДИТЕЛЯ
(встроен в главный
выключатель стеклоподъемников)
Тест входных сигналов MICU,

Проверка/замена,

ЦИЛИНДР ЗАМКА ДВЕРИ ВОДИТЕЛЯ

}

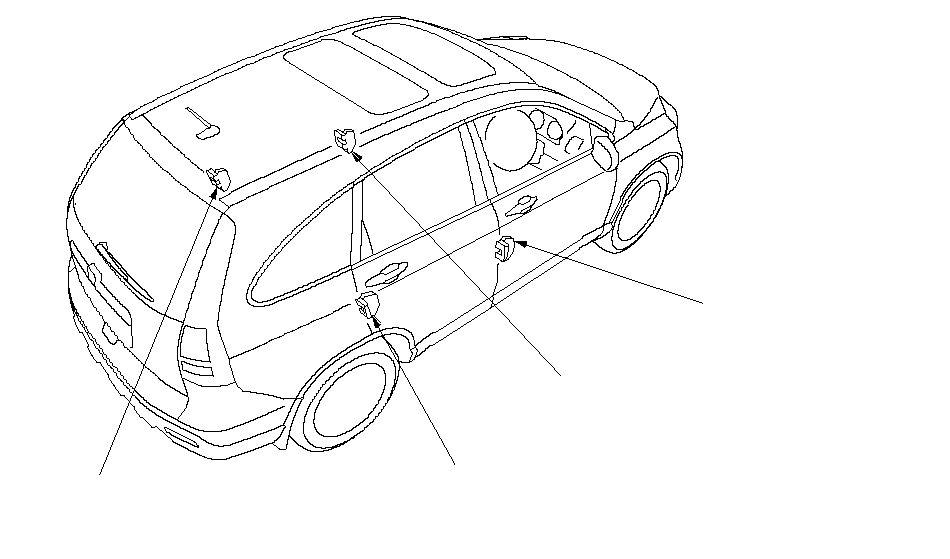

ПЕРЕДНИЙ ПАССАЖИР
ВЫКЛЮЧАТЕЛЬ БЛОКИРОВКИ ДВЕРИ

ДВЕРЬ ПЕРЕДНЕГО ПАССАЖИРА
ПРИВОД ЗАМКА/КНОПКИ БЛОКИРОВКИ

ВЫКЛЮЧАТЕЛЬ ЗАМКА ДВЕРИ
ПЕРЕДНЕГО ПАССАЖИРА

ЗАМОК ПРАВОЙ ЗАДНЕЙ ДВЕРИ
ИСПОЛНИТЕЛЬНЫЙ МЕХАНИЗМ КНОПКИ БЛОКИРОВКИ

ВЫКЛЮЧАТЕЛЬ ЗАМКА ПРАВОЙ ЗАДНЕЙ ДВЕРИ

НАРУЖНАЯ ЧАСТЬ
ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ
ВЫКЛЮЧАТЕЛЬ РУКОЯТКИ
Проверка,
Замена,

Операции рассматриваются применительно к левостороннему расположению рулевого управления, операции при правостороннем рулевом управлении аналогичны.

}

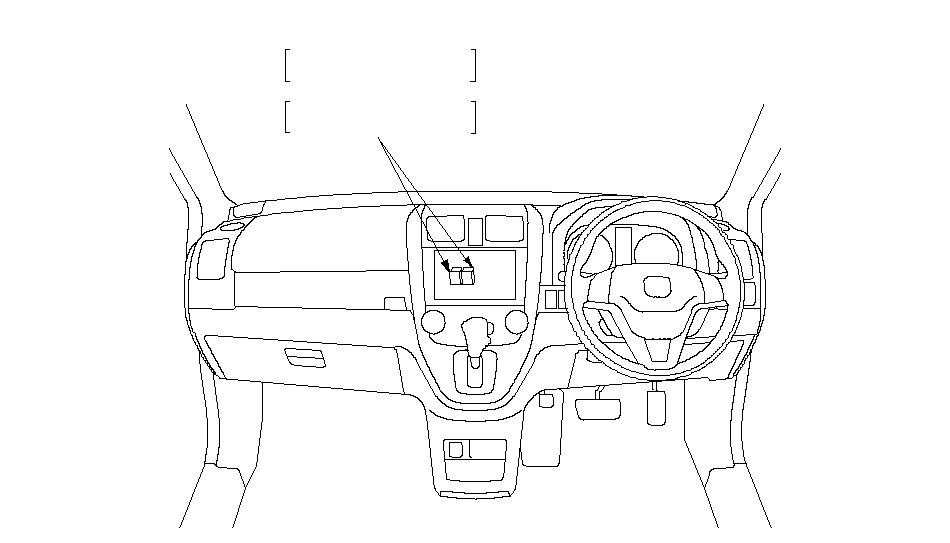

РЕЛЕ СУПЕРБЛОКИРОВКИ ДВЕРИ ВОДИТЕЛЯ
Цвета проводов: PUR, WHT,
RED, BLK и WHT

РЕЛЕ СУПЕРБЛОКИРОВКИ ДВЕРИ ПЕРЕДНЕГО ПАССАЖИРА
Цвета проводов: GRY, WHT,
BLU, BLK и WHT

Модель КЕ

}

СУПЕРБЛОКИРОВКА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ
ИСПОЛНИТЕЛЬНЫЙ МЕХАНИЗМ КНОПКИ БЛОКИРОВКИ
Проверка исполнительного механизма,
Проверка кнопки блокировки,

СУПЕРБЛОКИРОВКА ПРАВОЙ ЗАДНЕЙ ДВЕРИ
ИСПОЛНИТЕЛЬНЫЙ МЕХАНИЗМ КНОПКИ БЛОКИРОВКИ
Проверка исполнительного механизма,
Проверка кнопки блокировки,

СУПЕРБЛОКИРОВКА ДВЕРИ ВОДИТЕЛЯ
ИСПОЛНИТЕЛЬНЫЙ МЕХАНИЗМ КНОПКИ БЛОКИРОВКИ
Проверка исполнительного механизма,
Проверка кнопки блокировки,

СУПЕРБЛОКИРОВКА ДВЕРИ ПЕРЕДНЕГО ПАССАЖИРА
ИСПОЛНИТЕЛЬНЫЙ МЕХАНИЗМ КНОПКИ БЛОКИРОВКИ
Проверка исполнительного механизма,
Проверка кнопки блокировки,

}

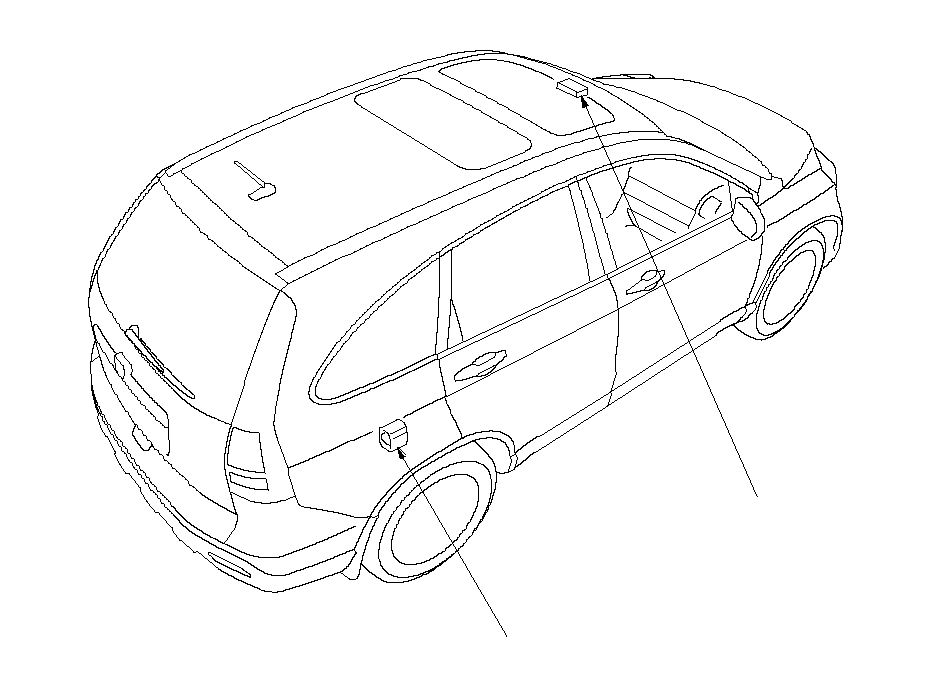

С ультразвуковой системой

СИРЕНА ОХРАННОЙ СИГНАЛИЗАЦИИ

УЛЬТРАЗВУКОВОЙ ДАТЧИК
}
