Поиск неисправностей по кодам (DTC): P1717

Применимость для следующих годов выпуска и кузовов: 2009, CU2

DTC P1717:

Разрыв в цепи переключателя режимов трансмиссии (ATP RVS)

ПРИМЕЧАНИЕ:

Перед проведением поиска неисправности, запишите все зафиксированные данные и любые данные бортовой функции snapshot, и ознакомьтесь с общими инструкциями по устранению неисправностей.
Появление этого кода свидетельствует о наличии неисправности в электрической цепи, а не в механических системах трансмиссии.

Модель двигателя K24Z3

Включите зажигание, повернув ключ в положение ON (II).

Переместите рычаг селектора в положение R и проверьте сигнал A/T R Switch в списке данных, используя диагностическую систему HDS.

Включен ли переключатель A/T R Switch?

ДА	-	Перейдите к Этап 3 .
НЕТ	-	Проверьте правильность установки переключателя режимов трансмиссии, отрегулируйте натяжение троса механизма переключения, затем повторите проверку.■

Проверьте Reverse Switch (ATP RVS) в меню DATA LIST при помощи системы HDS.

Включен ли переключатель Reverse Switch (ATP RVS)?

ДА	-	Временная неисправность; система в данное время исправна.■
НЕТ	-	Перейдите к Этап 4 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Отсоедините разъем переключателя режимов трансмиссии.

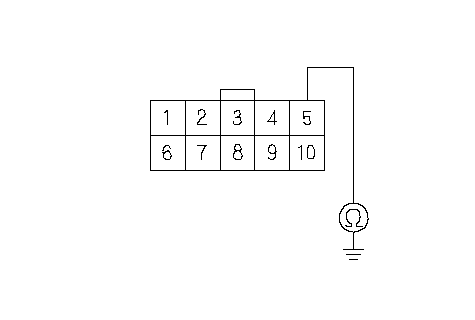

Проверьте неразрывность соединения между клеммой № 5 разъема переключателя режимов трансмиссии и "массой".

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 7 .
НЕТ	-	Устраните разрыв в проводе между клеммой № 5 разъема переключателя режимов трансмиссии и "массой" (G101) или исправьте контакт с "массой" (G101), затем перейдите к Этап 10 .

Включите зажигание, повернув ключ в положение ON (II).

Измерьте напряжение между клеммами № 5 и № 6 разъема переключателя режимов трансмиссии.

Есть ли напряжение аккумулятора?

ДА	-	Перейдите к Этап 9 .
НЕТ	-	Устраните разрыв провода между клеммой B23 разъема компьютера РСМ и переключателем режимов трансмиссии, затем переходите к Этап 10 .

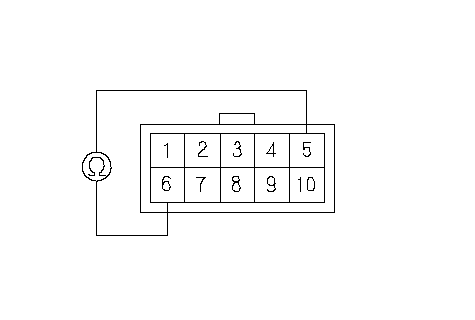

Проверьте неразрывность соединения между клеммами № 5 и № 6 разъема переключателя режимов трансмиссии, пока рычаг селектора в положении R и когда рычаг селектора переключен на любое другое положение отличное от R.

Есть ли неразрывность пока рычаг селектора в положении R, и нет ли неразрывности когда рычаг селектора в положении отличном от R?

ДА	-	Перейдите к Этап 16 .
НЕТ	-	Замените переключатель режимов трансмиссии, затем перейдите к Этап 10 .

Снова соедините все разъемы.

Включите зажигание, повернув ключ в положение ON (II).

Сотрите код неисправности DTC с помощью HDS.

Запустите двигатель в положении Р рычага переключения. При нажатой педали тормоза переключитесь на N с P, затем включите режим R, и подождите не менее 2 секунд.

Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.

Выводится ли код DTC P1717?

ДА	-	Проверьте плохой контакт или ослабление крепления клемм между переключателем режимов передач трансмиссии и PCM, затем перейдите к Этап 1 .
НЕТ	-	Перейдите к Этап 15 .

Следите за состоянием OBD STATUS для кода неисправности DTC P1717 в меню кодов неисправности DTCs MENU при помощи диагностической системы HDS.

HDS высветил PASSED (проверка завершилась удачно) на экране?

ДА	-	Процедура поиска неисправностей завершена. Если другие коды временных неисправностей DTC или коды DTC были зарегистрированы в Этап 14 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
НЕТ	-	Если система HDS высвечивает FAILED, проверьте контакт и надежность крепления клемм переключателя режимов трансмиссии и блока PCM, затем перейдите к Этап 1 . Если на экране высвечивается NOT COMPLETED (Проверка не завершена), перейдите к Этап 13 .

Снова соедините все разъемы.

Обновите программное обеспечение блока РСМ, если он не имеет последней версии программного обеспечения, или замените его на заведомо исправный блок РСМ. .

Запустите двигатель в положении Р рычага переключения. При нажатой педали тормоза переключитесь на N с P, затем включите режим R, и подождите не менее 2 секунд.

Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.

Выводится ли код DTC P1717?

ДА	-	Проверьте плохой контакт или ослабление крепления клемм между переключателем режимов передач трансмиссии и PCM. Если программное обеспечение РСМ было обновлено, замените РСМ на заведомо исправный, затем перейдите к Этап 18 . Если модуль РСМ был заменен, перейдите к Этап 1 .
НЕТ	-	Перейдите к Этап 20 .

Следите за состоянием OBD STATUS для кода неисправности DTC P1717 в меню кодов неисправности DTCs MENU при помощи диагностической системы HDS.

HDS высветил PASSED (проверка завершилась удачно) на экране?

ДА	-	Если было обновлено программное обеспечение блока PCM, процедура поиска неисправностей завершена. Если блок PCM был заменен, замените изначально установленный блок PCM. Если другие коды временных неисправностей DTC или коды DTC были зарегистрированы в Этап 19 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
НЕТ	-	Если система HDS высвечивает FAILED, проверьте контакт и надежность крепления клемм между переключателем режимов трансмиссии и PCM. Если программное обеспечение РСМ было обновлено, замените РСМ на заведомо исправный, затем перейдите к Этап 18 . Если модуль РСМ был заменен, перейдите к Этап 1 . Если на экране высвечивается NOT COMPLETED (Проверка не завершена), перейдите к Этап 18 .
