Замена переключателя режимов трансмиссии
Применимость для следующих годов выпуска и кузовов: 2009, CU2
|
Модель двигателя K24Z3
-
Поднимите автомобиль на подъемнике и убедитесь, что он надежно зафиксирован в этом положении.
-
Установите рычаг переключения передач в положение N.
-

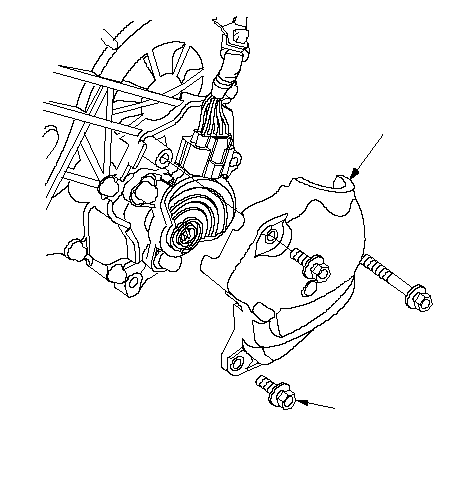

Снимите крышку переключателя положения передач.
|
}
|
-
Отсоедините разъем переключателя режимов трансмиссии.
-

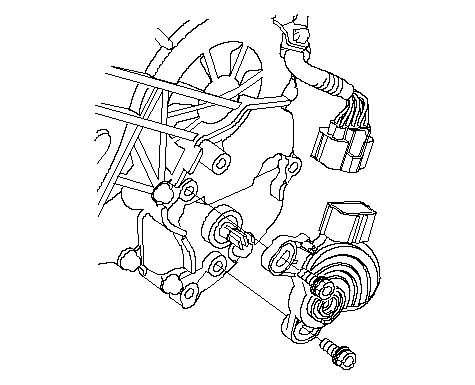

Снимите переключатель режимов коробки передач.
|
}
|
-

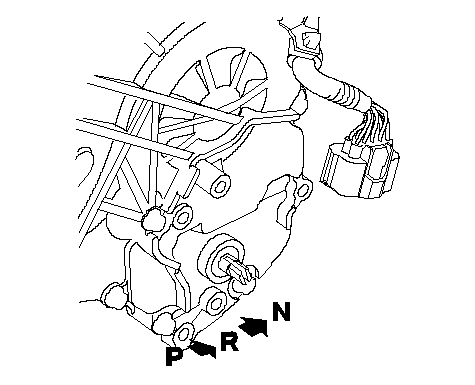

Убедитесь, что вал управления селектором находится в положении N. При необходимости переместите рычаг селектора из положения Р в положение N.
ПРИМЕЧАНИЕ: Не устанавливайте положение селектора вала управления. Сжатие концов может привести к появлению неправильного сигнала датчика включенной передачи или люфту между валом управления и датчиком рычага переключения режимов коробки передач.
|
}
|
-

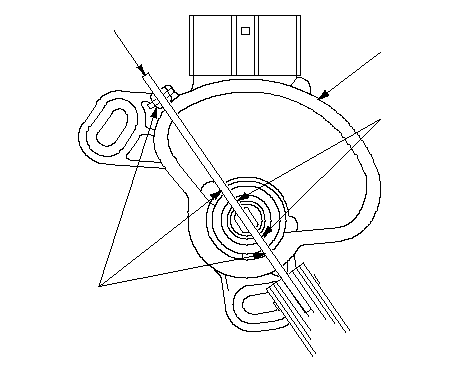

Установите новый переключатель режимов трансмиссии (A) в положение N. Совместите прорези (В) на вращающейся рамке с прорезями нейтрального положения (С) на переключателе режимов, затем вставьте щуп (D) (2,0 мм) или аналогичный инструмент в прорези для установки положения N на переключателе режимов трансмиссии.
ПРИМЕЧАНИЕ: Убедитесь, что используете щуп 2,0 мм или аналогичный инструмент для установки переключателя в положение N.
|
A
D
B
C
}
|
-

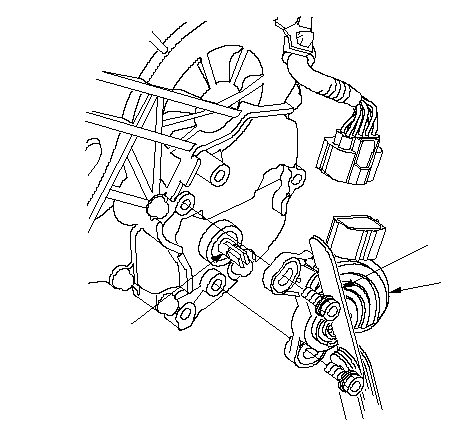

Осторожно установите переключатель режимов (А) на валу управления (В), удерживая его в положении N 2,0 мм щупом (C).
|
A
B
C
}
|
-
После установки переключателя диапазонов в положении N затяните болты. Не допускайте перемещения переключателя диапазонов при затяжке болтов. Выньте щуп.
|
6 x 1.0 mm
12 N·m (1.2 kgf·m)
}
|
-

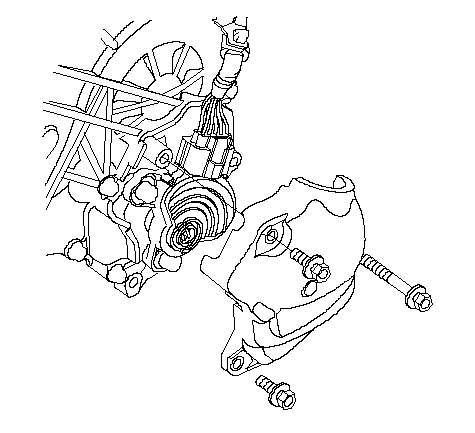

Аккуратно подсоедините разъем, затем установите крышку переключателя диапазонов трансмиссии (А).
-
Включите зажигание, повернув ключ в положение ON (II). Последовательно переместите рычаг селектора во все положения и проверьте синхронизацию переключателя диапазонов по индикатору режимов.
-
Убедитесь, что двигатель заводится в положениях P и N и не заводится в других положениях рычага селектора.
-
Убедитесь, что при рычаге переключения передач, установленном в положение R, загораются фонари включения передачи заднего хода.
-
Сделайте так, чтобы передние колеса свободно крутились, запустите двигатель и проверьте работу механизма переключения.
|
A
6 x 1.0 mm
12 N·m
(1.2 kgf·m)
}
|
