Замена поршневого кольца
Применимость для следующих годов выпуска и кузовов: 2009, CU2
-
-
С помощью расширителя поршневых колец (А) снимите старые поршневые кольца (В).
-
Очистите все канавки для поршневых колец с помощью сломанного поршневого кольца квадратного сечения или инструмента для очистки поршневых канавок, лезвие которого имеет размеры, подходящие для данных поршневых канавок.
Верхняя и 2-я поршневые канавки имеют ширину 1,2 мм. Ширина канавки маслосъемного кольца 2,0 мм.
Вставьте лезвие в канавку, если это необходимо.
Не используйте металлическую щетку для очистки поршневых канавок и не растачивайте канавки глубже с помощью инструментов для их очистки.
ПРИМЕЧАНИЕ: Если поршень должен быть отделен от шатуна, пока не устанавливайте новые поршневые кольца.
|
A
B
}
|
-

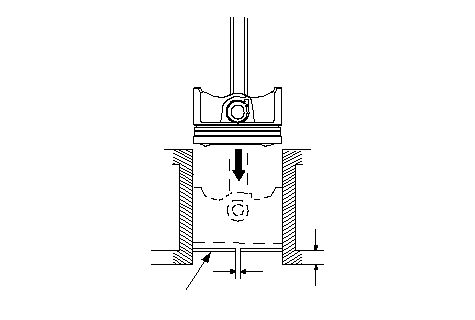

Используя поршень с удаленными кольцами, вдавите новое поршневое кольцо (A) в отверстие цилиндра на 15-20 мм от нижней кромки.
-
Измерьте зазор в замке поршневого кольца (В) с помощью измерительного щупа:
-
Если зазор слишком мал, проверьте, выбрали ли вы правильные поршневые кольца для вашего двигателя.
-
Если размеры отверстия цилиндра превышают предельные величины, необходима расточка блока цилиндров.
|
Зазор в замке поршневого кольца
|
|
Верхнее компрессионное кольцо:
|
|
Стандартный (новый):
|
0,20−0,35 мм
|
|
Рабочий диапазон:
|
0,60 мм
|
|
Второе компрессионное кольцо:
|
|
Стандартный (новый):
|
0,50−0,65 мм
|
|
Рабочий предел:
|
0,70 мм
|
|
Маслосъемное кольцо (RIKEN):
|
|
Стандартный (новый):
|
0,20−0,50 мм
|
|
Рабочий предел:
|
0,55 мм
|
|
Маслосъемное кольцо (ПОРШНЕВОЕ КОЛЬЦО МАРКИ NIPPON ):
|
|
Стандартный (новый):
|
0,20−0,70 мм
|
|
Рабочий предел:
|
0,75 мм
|
|
15−20 mm
A
B
}
|
-

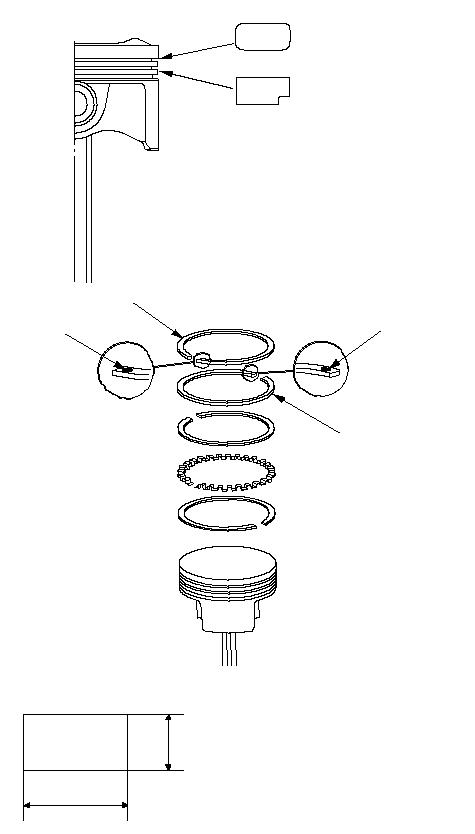

Установите верхнее и второе компрессионные кольца, как показано на рисунке. Верхнее кольцо (А) имеет маркировку 1R или 1N, а второе кольцо (B) - маркировку 2RN или 2N. Маркировки изготовителя (С) должны быть направлены вверх.
-
Вращайте кольца в их канавках чтобы убедиться, что они не заклинили.
|
A
B
C
B
Верхнее компрессионное кольцо (стандарт):
А: 2,7 мм
B: 1,2 мм
Второе компрессионное кольцо (стандарт):
А: 3,4 мм
B: 1,2 мм
Размеры поршневого кольца
A
C
A
B
}
|
-

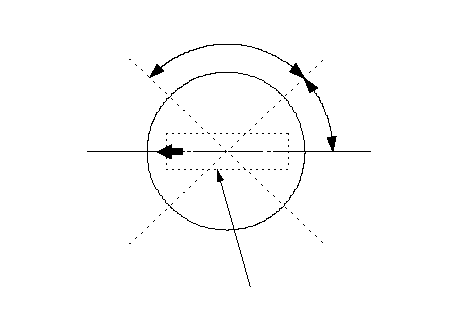

Расположите зазоры замков поршневых колец, как показано на рисунке.
|
ЗАЗОР МАСЛОСЪЕМНОГО КОЛЬЦА
(ВЕРХНЕГО)
Около 90 °
ЗАЗОР ВТОРОГО КОЛЬЦА:
ПОРШНЕВОЙ ПАЛЕЦ
ЗАЗОР МАСЛОСЪЕМНОГО КОЛЬЦА
(НИЖНЕГО)
Около 45 °
ЗАЗОР ВЕРХНЕГО
КОМПРЕССИОННОГО
КОЛЬЦА и
ЗАЗОР ПРОМЕЖУТОЧНОГО
КОЛЬЦА
}
|
-

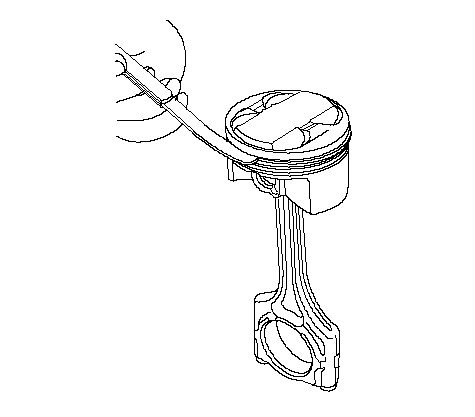

После установки нового комплекта поршневых колец измерьте зазоры между кольцами и канавками:
Зазор верхнего компрессионного кольца
|
Стандартный (новый):
|
0,060−0,085 мм
|
|
Рабочий предел:
|
0,13 мм
|
Зазор в замке второго компрессионного кольца
|
Стандартный (новый):
|
0,040−0,065 мм
|
|
Рабочий предел:
|
0,13 мм
|
|
}
|
