    • Замена подшипника соединительного шатуна

    Применимость для следующих годов выпуска и кузовов: 2009, CU2
    Проверка зазоров в шатунных подшипниках
    1. Снимите крышку шатуна и нижний вкладыш.
    1. Протрите крышку шатуна и нижний вкладыш чистой бумажной салфеткой.
    1. Положите пластиковый щуп поперек шатунного подшипника.
    1. Установите заново вкладыш и колпак шатуна и затяните болты до 41 Н·м (4,2 кгс·м) + 120 °.
      ПРИМЕЧАНИЕ: Не вращайте коленчатый вал во время проведения проверки.

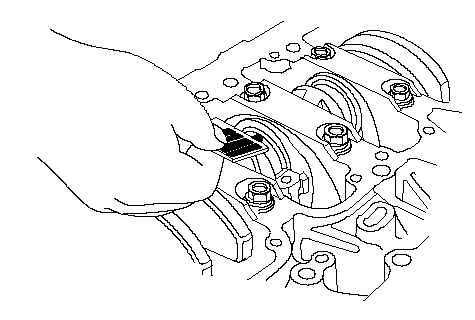

    1. Снимите крышку шатуна и вкладыш и измерьте ширину расплющенного пластикового щупа в самой широкой его части.
      Зазор в шатунном подшипнике
      Стандартный (новый):
      0,032−0,066 мм
      Рабочий диапазон:
      0,077 мм

    1. Если после измерения расплющенный пластиковый щуп окажется слишком широким или слишком узким, снимите верхний вкладыш, установите новые верхний и нижний шатунные вкладыши с кодировкой того же цвета (тех же цветов) и повторите проверку. Не подпиливайте и не соскребайте подшипники или крышки подшипников, а также не подкладывайте фольгу для регулировки зазора.
    1. Если пластиковый щуп по-прежнему показывает неправильную величину зазора, попробуйте установить следующие по размеру шатунные вкладыши большего или меньшего размера (соответственно, имеющие цвет вкладышей, указанных в таблице выше или ниже используемых вкладышей) и снова повторите проверку. Если не удается получить правильный зазор с использованием вкладышей больших или меньших размеров, замените коленчатый вал и начните процедуру сначала.
    Выбор размеров шатунного подшипника
    1. Проверьте состояние каждого шатуна, чтобы убедиться в отсутствии трещин и повреждений из-за перегрева.

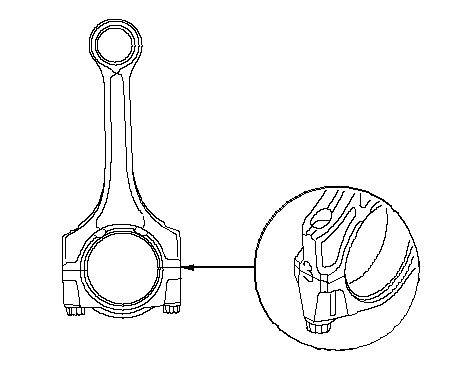

    Расположение кодов диаметра отверстия подшипника в стержне шатуна
    1. Каждый шатун имеет диапазон зазора от 0 до 0,024 мм с шагом увеличения 0,006 мм в зависимости от размера отверстия его стержня. Эта величина отштампована в виде цифры или определенного числа штрихов (1, 2, 3 или 4/l, ll, lll, или llll), указывая диапазон. Вы можете найти любое сочетание цифр и числа штрихов на любом двигателе. (Половина цифры или числа штрихов отштампована на крышке шатуна, вторая половина - на стержне шатуна).
      Если вы не можете прочесть код из-за отложений масла или лака, не соскребайте из металлической щеткой или скребком. Очищайте их только растворителем или моющим средством.
      Нормальные размеры отверстий цилиндров:
      51,0 мм

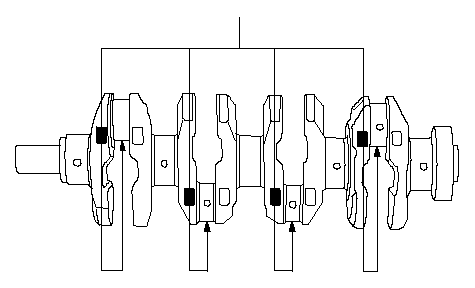

    Расположение кода размера шатунного подшипника

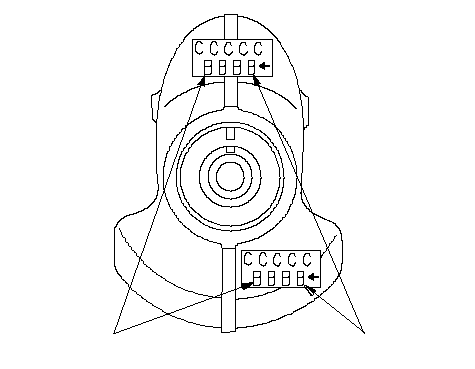

    1. Коды размеров шатунных подшипников отштампованы на коленчатом валу.
    1. Используйте коды диаметра отверстия в стержне шатуна и диаметра шатунной шейки для выбора подходящих размеров ремонтных вкладышей из приводимой ниже таблицы.
      ПРИМЕЧАНИЕ:
      • Цветной код расположен на боковой кромке подшипника.
      • При использовании вкладышей с различными цветными метками не имеет значения, какой из вкладышей с какой цветной маркировкой устанавливается вверху или внизу.
