Поиск неисправностей по кодам DTC: P0977 (8)
Применимость для следующих годов выпуска и кузовов: 2009, CU1
|
DTC P0977:
Разрыв в цепи электромагнитного клапана В переключения передач
ПРИМЕЧАНИЕ:
Модель двигателя R20A3
-
Включите зажигание, повернув ключ в положение ON (II).
-
Сотрите код неисправности DTC с помощью HDS.
-
Проведите тест-драйв автомобиля в режиме D с 1-й по 3-ю передачи, затем ведите на 3-й передаче в течение не менее 1 секунды.
-
Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
|
Код DTC P0977 отображается?
|
-
Выберите Shift Solenoid Valve B в дополнительном меню теста (Miscellaneous Test Menu) и проверьте электромагнитный клапан В переключения передач с помощью системы HDS.
|
Слышен ли щелкающий звук?
|
-
Проведите тест-драйв автомобиля в режиме D с 1-й по 3-ю передачи, затем ведите на 3-й передаче в течение не менее 1 секунды.
-
Следите за состоянием OBD STATUS для кода неисправности DTC P0977 в меню кодов неисправности DTCs MENU при помощи диагностической системы HDS.
|
HDS высвечивает FAILED (проверка завершилась неудачно) на экране?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Если высвечивается сообщение PASSED, неисправность была временной, в настоящий момент система исправна. Проверьте плохое качество контакта или ослабление крепления клемм между электромагнитным клапаном В переключения передач и PCM. Если на экране высвечивается NOT COMPLETED (Проверка не завершена), перейдите к
Этап 5
.
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
Подсоедините в обход цепи SCS диагностическую систему HDS.
-
Отсоедините 44P разъемы В и С блока РСМ .
-

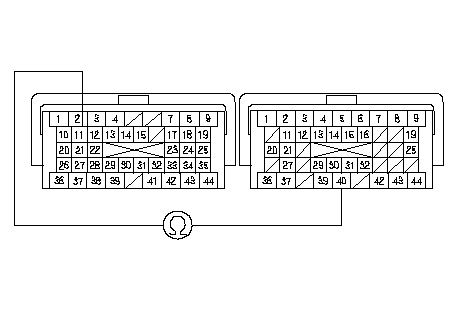

Измерьте сопротивление между клеммами B11 и C40 разъема модуля РСМ.
|
Сопротивление равно примерно 12-25 Ω?
|
-
Отсоедините разъем жгута проводов электромагнитного клапана переключения.
|
В (44P)
C (44P)
LG1 (BRN/YEL)
Сторона разъема клемм-выходов
SH B (GRN/WHT)
РАЗЪЕМЫ PCM
}
|
-

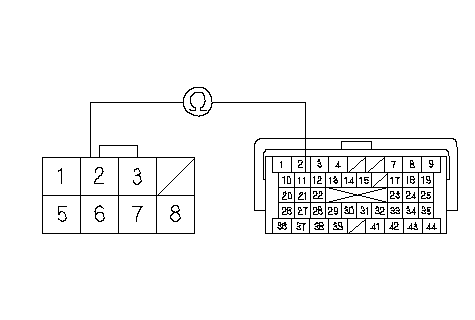

Проверьте неразрывность соединения между клеммой B11 разъема компьютера РСМ и клеммой № 2 разъема жгута проводов электромагнитного клапана переключения передач.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Устраните разрыв в проводе между клеммой B11 разъема блока РСМ и разъемом жгута проводов электромагнитного клапана переключения передач, затем перейдите к
Этап 16
.
|
-
|
Сторона проводов
клемм-выходов
Сторона клемм
охватывающих клемм
РАЗЪЕМ ЖГУТА ПРОВОДОВ
ЭЛЕКТРОМАГНИТНОГО КЛАПАНА
ПЕРЕКЛЮЧЕНИЯ
SH B (GRN/WHT)
SH B (GRN/WHT)
РАЗЪЕМ В (44-КОНТАКТНЫЙ)
БЛОКА РСМ
}
|
-

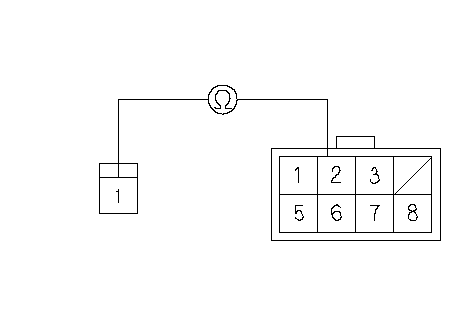

Проверьте неразрывность соединения между клеммами № 2 жгута проводов электромагнитного клапана переключения и клеммой электромагнитного клапана переключения В.
|
Непрерывно ли соединение?
|
-
Снова соедините все разъемы.
-
Включите зажигание, повернув ключ в положение ON (II).
-
Сотрите код неисправности DTC с помощью HDS.
-
Запустите двигатель в положении Р рычага переключения и подождите не менее 1 секунды. Проведите тест-драйв автомобиля в режиме D с 1-й по 3-ю передачи, затем ведите на 3-й передаче в течение не менее 1 секунды.
-
Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
|
Код DTC P0977 отображается?
|
|
ДА
|
-
|
Проверьте контакт и надежность крепления клемм между электромагнитным клапаном В переключения передач и PCM, затем перейдите к
Этап 1
.
|
|
НЕТ
|
-
|
|
-
Следите за состоянием OBD STATUS для кода неисправности DTC P0977 в меню кодов неисправности DTCs MENU при помощи диагностической системы HDS.
|
HDS высветил PASSED (проверка завершилась удачно) на экране?
|
|
ДА
|
-
|
Процедура поиска неисправностей завершена. Если другие коды временных неисправностей DTC или коды DTC были зарегистрированы в
Этап 20
, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
|
|
НЕТ
|
-
|
Если система HDS высвечивает FAILED, проверьте контакт и надежность крепления клемм между электромагнитным клапаном В и PCM, затем перейдите к
Этап 1
. Если на экране высвечивается NOT COMPLETED (Проверка не завершена), перейдите к
Этап 19
.
|
-
Снова соедините все разъемы.
-
-
Запустите двигатель в положении Р рычага переключения и подождите не менее 1 секунды. Проведите тест-драйв автомобиля в режиме D с 1-й по 3-ю передачи, затем ведите на 3-й передаче в течение не менее 1 секунды.
-
Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
|
Код DTC P0977 отображается?
|
|
ДА
|
-
|
Проверьте плохое качество контакта или ослабление крепления клемм между электромагнитным клапаном В переключения передач и PCM. Если программное обеспечение РСМ было обновлено,
замените РСМ на заведомо исправный,
затем перейдите к
Этап 24
. Если модуль РСМ был заменен, перейдите к
Этап 1
.
|
|
НЕТ
|
-
|
|
-
Следите за состоянием OBD STATUS для кода неисправности DTC P0977 в меню кодов неисправности DTCs MENU при помощи диагностической системы HDS.
|
HDS высветил PASSED (проверка завершилась удачно) на экране?
|
|
ДА
|
-
|
Если было обновлено программное обеспечение блока PCM, процедура поиска неисправностей завершена. Если блок PCM был заменен,
замените изначально установленный блок PCM.
Если другие коды временных неисправностей DTC или коды DTC были зарегистрированы в
Этап 25
, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
|
|
НЕТ
|
-
|
Если система HDS высвечивает FAILED, проверьте контакт и надежность крепления клемм между электромагнитным клапаном В и PCM. Если программное обеспечение РСМ было обновлено,
замените РСМ на заведомо исправный,
затем перейдите к
Этап 24
. Если модуль РСМ был заменен, перейдите к
Этап 1
. Если на экране высвечивается NOT COMPLETED (Проверка не завершена), перейдите к
Этап 24
.
|
|
РАЗЪЕМ
ЭЛЕКТРОМАГНИТНОГО КЛАПАНА
ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В
РАЗЪЕМ ЖГУТА ПРОВОДОВ
ЭЛЕКТРОМАГНИТНОГО
КЛАПАНА ПЕРЕКЛЮЧЕНИЯ
Сторона проводов
клемм-выходов
Сторона разъема
клемм-входов
SH B (ORN)
}
|
