Поиск неисправностей по кодам DTC: P0962 (16)

Применимость для следующих годов выпуска и кузовов: 2009, CU1

DTC P0962:

Неисправность в цепи электромагнитного клапана А управления давлением фрикционов АКП

ПРИМЕЧАНИЕ:

Перед проведением поиска неисправности, запишите все зафиксированные данные и любые данные бортовой функции snapshot, и ознакомьтесь с общими инструкциями по устранению неисправностей.
Появление этого кода свидетельствует о наличии неисправности в электрической цепи, а не в механических системах трансмиссии.

Модель двигателя R20A3

Включите зажигание, повернув ключ в положение ON (II).

Сотрите код неисправности DTC с помощью HDS.

Запустите двигатель и подождите не менее 1 секунды.

Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.

Код DTC P0962 отображается?

ДА	-	Перейдите к Этап 8 .
НЕТ	-	Перейдите к Этап 5 .

Выберите Clutch Pressure Control (Linear) Solenoid Valve A в меню дополнительных тестов (Miscellaneous Test Menu) и проверьте электромагнитный клапан А управления давлением фрикциона АКПс помощью системы HDS.

HDS высвечивает NORMAL на экране?

ДА	-	Перейдите к Этап 6 .
НЕТ	-	Перейдите к Этап 8 .

Подайте на электромагнитный клапан А управления давлением фрикциона АКП ток в 1,0 А, используя меню Clutch Pressure Control Solenoid Valve Control.

Следите за состоянием OBD STATUS для кода неисправности DTC P0962 в меню кодов неисправности DTCs MENU при помощи диагностической системы HDS.

HDS высвечивает FAILED (проверка завершилась неудачно) на экране?

ДА	-	Перейдите к Этап 8 .
НЕТ	-	Если высвечивается сообщение PASSED, неисправность была временной, в настоящий момент система исправна. Проверьте контакт или надежность крепления клемм электромагнитного клапана A управления давлением фрикциона АКП и блока PCM. Если на экране высвечивается NOT COMPLETED (Проверка не завершена), перейдите к Этап 5 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Подсоедините в обход цепи SCS диагностическую систему HDS.

Отсоедините разъемы А (44P) и С (44P) блока РСМ.

Измерьте напряжение между клеммами разъема блока РСМ C40 и А38.

Есть ли напряжение аккумулятора?

ДА	-	Перейдите к Этап 12 .
НЕТ	-	Проверьте исправность предохранителя № 7 (15 A) в блоке предохранителей/реле под панелью приборов со стороны водителя. Если предохранитель исправен, устраните разрыв в проводе между блоком предохранителей/реле под панелью приборов со стороны водителя и клеммой А38 разъема РСМ, затем перейдите к Этап 18 .

Отсоедините неисправный электромагнитный клапан А управления давлением фрикциона АКП.

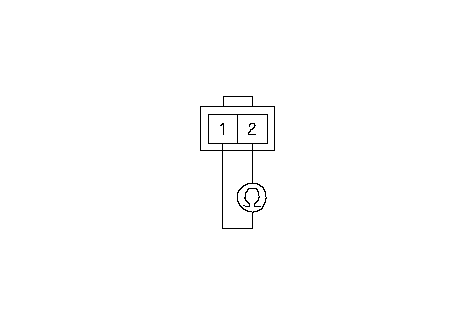

Измерьте сопротивление между клеммами №1 и № 2 электромагнитного клапана А управления давлением фрикциона АКП.

Сопротивление равно примерно 3-10 Ω?

ДА	-	Перейдите к Этап 14 .
НЕТ	-	Замените электромагнитный клапан А управления давлением фрикциона АКП, затем перейдите к Этап 18 .

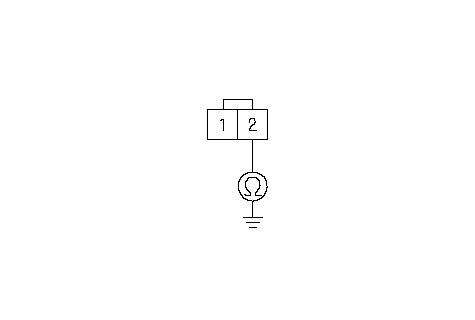

Проверьте непрерывность соединения между клеммой № 2 разъема электромагнитного клапана А управления давлением фрикциона и "массой" кузова.

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 15 .
НЕТ	-	Устраните разрыв провода между электромагнитным клапаном А управления давлением фрикциона и "массой" (G101), или восстановите соединение с "массой" (G101), затем перейдите к Этап 18 .

Отсоедините разъем В (44P) блока РСМ.

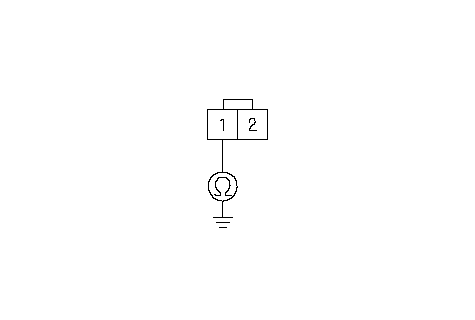

Проверьте непрерывность соединения между клеммой № 1 разъема электромагнитного клапана А управления давлением фрикциона и "массой" кузова.

Непрерывно ли соединение?

ДА	-	Устраните короткое замыкание в проводе между клеммой № 1 разъема электромагнитного клапана А управления давлением фрикциона АКП и "массой" кузова, затем переходите к Этап 18 .
НЕТ	-	Перейдите к Этап 17 .

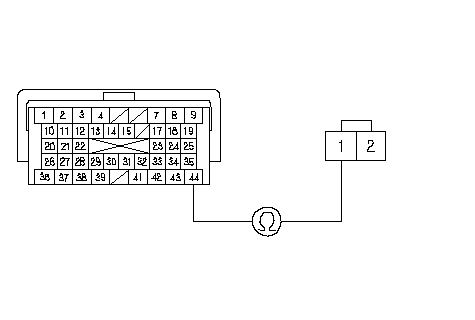

Проверьте непрерывность соединения между клеммой № 1 разъема электромагнитного клапана А управления давлением фрикциона и клеммой В44 блока РСМ.

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 24 .
НЕТ	-	Устраните разрыв в проводе между клеммой № 1 разъема электромагнитного клапана А управления давлением фрикциона АКП и клеммой В44 разъема РСМ, затем переходите к Этап 18 .

Снова соедините все разъемы.

Включите зажигание, повернув ключ в положение ON (II).

Сотрите код неисправности DTC с помощью HDS.

Запустите двигатель и подождите не менее 1 секунды.

Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.

Код DTC P0962 отображается?

ДА	-	Проверьте контакт и надежность крепления клемм электромагнитного клапана A управления давлением фрикциона АКП и блока PCM, затем перейдите к Этап 1 .
НЕТ	-	Перейдите к Этап 23 .

Следите за состоянием OBD STATUS для кода неисправности DTC P0962 в меню кодов неисправности DTCs MENU при помощи диагностической системы HDS.

HDS высветил PASSED (проверка завершилась удачно) на экране?

ДА	-	Процедура поиска неисправностей завершена. Если другие коды временных неисправностей DTC или коды DTC были зарегистрированы в Этап 22 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
НЕТ	-	Если система HDS высвечивает FAILED, проверьте контакт и надежность крепления клемм электромагнитного клапана A управления давлением фрикциона АКП и блока PCM, затем перейдите к Этап 1 . Если на экране высвечивается NOT COMPLETED (Проверка не завершена), перейдите к Этап 21 .

Снова соедините все разъемы.

Обновите программное обеспечение блока РСМ, если он не имеет последней версии программного обеспечения, или замените его на заведомо исправный блок РСМ. .

Запустите двигатель и подождите не менее 1 секунды.

Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.

Код DTC P0962 отображается?

ДА	-	Проверьте контакт или надежность крепления клемм между электромагнитным клапаном A управления давлением фрикциона АКП и PCM. Если программное обеспечение РСМ было обновлено, замените РСМ на заведомо исправный, затем перейдите к Этап 26 . Если модуль РСМ был заменен, перейдите к Этап 1 .
НЕТ	-	Перейдите к Этап 28 .

Следите за состоянием OBD STATUS для кода неисправности DTC P0962 в меню кодов неисправности DTCs MENU при помощи диагностической системы HDS.

HDS высветил PASSED (проверка завершилась удачно) на экране?

ДА	-	Если было обновлено программное обеспечение блока PCM, процедура поиска неисправностей завершена. Если блок PCM был заменен, замените изначально установленный блок PCM. Если выводились другие коды временных неисправностей DTC или коды DTC Этап 27 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
НЕТ	-	Если система HDS высвечивает FAILED, проверьте контакт и надежность крепления между клеммами электромагнитного клапана A управления давлением фрикциона АКП и блока PCM. Если программное обеспечение РСМ было обновлено, замените РСМ на заведомо исправный, затем перейдите к Этап 26 . Если модуль РСМ был заменен, перейдите к Этап 1 . Если на экране высвечивается NOT COMPLETED (Проверка не завершена), перейдите к Этап 26 .
