    • Поиск неисправностей по кодам (DTC): P0706

    Применимость для следующих годов выпуска и кузовов: 2009, CU1
    DTC P0706:
     Разрыв в цепи переключателя режимов трансмиссии
    ПРИМЕЧАНИЕ:
    Модель двигателя R20A3
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сотрите сообщение с кодом неисправности DTC с помощью HDS.
    1. Поднимите переднюю часть автомобиля, убедившись, что он надежно поддерживается и позвольте передним колесам свободно вращаться. Или поднимите автомобиль на подъемник.
    1. Запустите двигатель, отключите систему VSA, нажав переключатель VSA OFF, и разгоните автомобиль в режиме D до скорости 40 км/ч, затем снизьте скорость и остановите колеса.
    1. Следите за состоянием OBD STATUS для кода неисправности DTC P0706 в меню кодов неисправности DTCs MENU при помощи диагностической системы HDS.
    HDS высвечивает FAILED (проверка завершилась неудачно) на экране?
    ДА -
    Перейдите к Этап 6 .
    НЕТ -
    Если высвечивается сообщение PASSED, неисправность была временной, в настоящий момент система исправна. Проверьте плохой контакт или ослабление крепления клемм между переключателем режимов передач трансмиссии и PCM. Если на экране высвечивается NOT COMPLETED (Проверка не завершена), перейдите к Этап 4 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    Переключатель исправен?
    ДА -
    Перейдите к Этап 8 .
    НЕТ -
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сотрите сообщение с кодом неисправности DTC с помощью HDS.
    1. Запустите двигатель, отключите систему VSA, нажав переключатель VSA OFF, и разгоните автомобиль в режиме D до скорости 40 км/ч, затем снизьте скорость и остановите колеса.
    1. Следите за состоянием OBD STATUS для кода неисправности DTC P0706 в меню кодов неисправности DTCs MENU при помощи диагностической системы HDS.
    HDS высвечивает FAILED (проверка завершилась неудачно) на экране?
    ДА -
    Перейдите к Этап 13 .
    НЕТ -
    Если выводится сообщение о состоянии "PASSED" (ЗАКОНЧИЛАСЬ), процедура поиска неисправностей завершена. Если на экране высвечивается NOT COMPLETED (Проверка не завершена), перейдите к Этап 11 .
    1. Переместите рычаг селектора в положение D и проверьте Forward Switch (ATP FWD) и A/T Switch D в списке данных автоматической трансмиссии, используя диагностический прибор HDS.
    Включатели ATP FWD и A/T D включены?
    ДА -
    Перейдите к Этап 14 .
    НЕТ -
    Перейдите к Этап 18 .
    1. Переместите рычаг селектора в положение S и проверьте Forward Switch (ATP FWD) и A/T Switch S в списке данных автоматической трансмиссии, используя диагностический прибор HDS.
    Включатели ATP FWD и A/T S включены?
    ДА -
    Перейдите к Этап 15 .
    НЕТ -
    Перейдите к Этап 18 .
    1. Сотрите код неисправности DTC с помощью HDS.
    1. Запустите двигатель, отключите систему VSA, нажав переключатель VSA OFF, и разгоните автомобиль в режиме D до скорости 40 км/ч, затем снизьте скорость и остановите колеса.
    1. Следите за состоянием OBD STATUS для кода неисправности DTC P0706 в меню кодов неисправности DTCs MENU при помощи диагностической системы HDS.
    HDS высвечивает FAILED (проверка завершилась неудачно) на экране?
    ДА -
    Перейдите к Этап 18 .
    НЕТ -
    Если высвечивается сообщение PASSED, неисправность была временной, в настоящий момент система исправна. Проверьте плохой контакт или ослабление крепления клемм между переключателем режимов передач трансмиссии и PCM. Если на экране высвечивается NOT COMPLETED (Проверка не завершена), перейдите к Этап 16 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините разъем переключателя режимов трансмиссии.

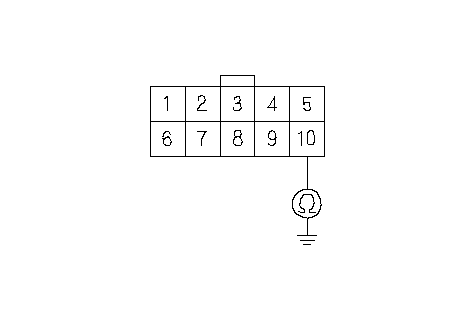

    1. Проверьте неразрывность соединения между клеммой № 10 разъема переключателя режимов трансмиссии и "массой".
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 21 .
    НЕТ -
    1. Включите зажигание, повернув ключ в положение ON (II).

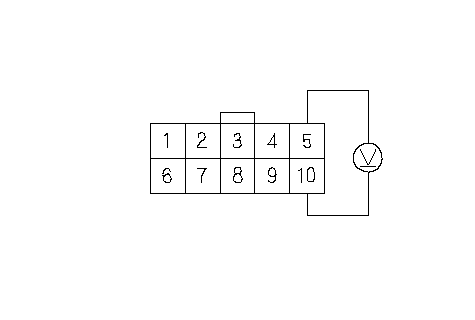

    1. Измерьте напряжение между клеммами № 5 и № 10 разъема переключателя режимов трансмиссии.
    Есть ли здесь напряжение больше 5 В?
    ДА -
    Перейдите к Этап 23 .
    НЕТ -
    Устраните разрыв в проводе между переключателем режимов трансмиссии и клеммой B28 разъема блока РСМ, затем перейдите к Этап 25 .
    1. Измерьте напряжение между клеммами № 8 и № 10 разъема переключателя режимов трансмиссии.
    Есть ли здесь напряжение больше 5 В?
    ДА -
    Перейдите к Этап 24 .
    НЕТ -
    Устраните разрыв в проводе между переключателем режимов трансмиссии и клеммой B21 разъема блока РСМ, затем перейдите к Этап 25 .

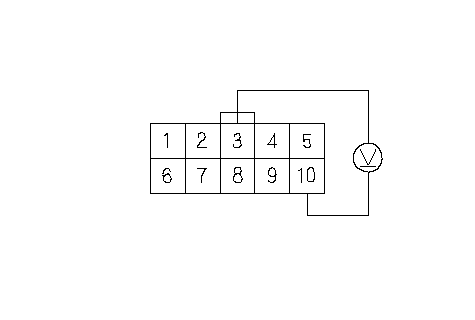

    1. Измерьте напряжение между клеммами № 3 и № 10 разъема переключателя режимов трансмиссии.
    Есть ли здесь напряжение больше 5 В?
    ДА -
    Перейдите к Этап 31 .
    НЕТ -
    Устраните разрыв в проводе между переключателем режимов трансмиссии и клеммой B15 разъема блока РСМ, затем перейдите к Этап 25 .
    1. Снова соедините все разъемы.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сотрите код неисправности DTC с помощью HDS.
    1. Запустите двигатель, отключите систему VSA, нажав переключатель VSA OFF, и разгоните автомобиль в режиме D до скорости 48 км/ч, затем снизьте скорость и остановите колеса.
    1. Проверьте коды временных DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P0706?
    ДА -
    Проверьте плохой контакт или ослабление крепления клемм между переключателем режимов передач трансмиссии и PCM, затем перейдите к Этап 1 .
    НЕТ -
    Перейдите к Этап 30 .
    1. Следите за состоянием OBD STATUS для кода неисправности DTC P0706 в меню кодов неисправности DTCs MENU при помощи диагностической системы HDS.
    HDS высветил PASSED (проверка завершилась удачно) на экране?
    ДА -
    Процедура поиска неисправностей завершена. Если другие коды временных неисправностей DTC или коды DTC были зарегистрированы в Этап 29 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
    НЕТ -
    Если система HDS высвечивает FAILED, проверьте контакт и надежность крепления клемм переключателя режимов трансмиссии и блока PCM, затем перейдите к Этап 1 . Если на экране высвечивается NOT COMPLETED (Проверка не завершена), перейдите к Этап 28 .
    1. Снова соедините все разъемы.
    1. Запустите двигатель, отключите систему VSA, нажав переключатель VSA OFF, и разгоните автомобиль в режиме D до скорости 48 км/ч, затем снизьте скорость и остановите колеса.
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P0706?
    ДА -
    Проверьте плохой контакт или ослабление крепления клемм между переключателем режимов передач трансмиссии и PCM. Если программное обеспечение РСМ было обновлено, замените РСМ на заведомо исправный, затем перейдите к Этап 33 . Если модуль РСМ был заменен, перейдите к Этап 1 .
    НЕТ -
    Перейдите к Этап 35 .
    1. Следите за состоянием OBD STATUS для кода неисправности DTC P0706 в меню кодов неисправности DTCs MENU при помощи диагностической системы HDS.
    HDS высветил PASSED (проверка завершилась удачно) на экране?
    ДА -
    Если было обновлено программное обеспечение блока PCM, процедура поиска неисправностей завершена. Если блок PCM был заменен, замените изначально установленный блок PCM. Если другие коды временных неисправностей DTC или коды DTC были зарегистрированы в Этап 34 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
    НЕТ -
    Если система HDS высвечивает FAILED, проверьте контакт и надежность крепления клемм между переключателем режимов трансмиссии и PCM. Если программное обеспечение РСМ было обновлено, замените РСМ на заведомо исправный, затем перейдите к Этап 33 . Если модуль РСМ был заменен, перейдите к Этап 1 . Если на экране высвечивается NOT COMPLETED (Проверка не завершена), перейдите к Этап 33 .
