Коды поиска неисправностей (DTC): P0705

Применимость для следующих годов выпуска и кузовов: 2009, CU1

DTC P0705:

Короткое замыкание в электрической цепи переключателя режимов трансмиссии

ПРИМЕЧАНИЕ:

Перед проведением поиска неисправности, запишите все зафиксированные данные и любые данные бортовой функции snapshot, и ознакомьтесь с общими инструкциями по устранению неисправностей.
Появление этого кода свидетельствует о наличии неисправности в электрической цепи, а не в механических системах трансмиссии.

Модель двигателя R20A3

Включите зажигание, повернув ключ в положение ON (II).

Сотрите код неисправности DTC с помощью HDS.

Запустите двигатель.

Передвиньте рычаг переключения скоростей через все позиции, при нажатой педали тормоза. Остановитесь по крайней мере на 1 секунду в каждой позиции.

Следите за состоянием OBD STATUS для кода неисправности DTC P0705 в меню кодов неисправности DTCs MENU при помощи диагностической системы HDS.

HDS высвечивает FAILED (проверка завершилась неудачно) на экране?

ДА	-	Перейдите к Этап 6 .
НЕТ	-	Если высвечивается сообщение PASSED, неисправность была временной, в настоящий момент система исправна. Проверьте на наличие пропадающего замыкания в проводе "массы" между датчиком положения рычага переключения режимов коробки передач и компьютером PCM. Если на экране высвечивается NOT COMPLETED (Проверка не завершена), перейдите к Этап 3 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Проверьте работу переключателя режимов коробки передач.

Переключатель исправен?

ДА	-	С отсоединенным разъемом выключателя переходите к Этап 8 .
НЕТ	-	Замените переключатель режимов трансмиссии, затем перейдите к Этап 45 .

Включите зажигание, повернув ключ в положение ON (II).

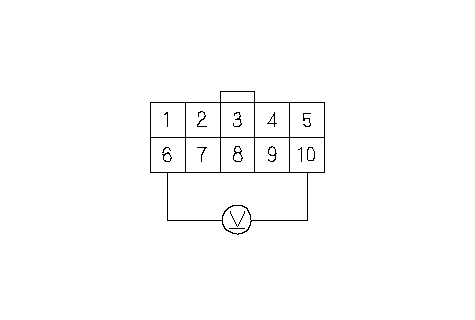

Измерьте напряжение между клеммами № 6 и № 10 разъема переключателя режимов трансмиссии.

Есть ли здесь напряжение больше 5 В?

ДА	-	Перейдите к Этап 15 .
НЕТ	-	Перейдите к Этап 10 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Подсоедините в обход цепи SCS диагностическую систему HDS.

Отсоедините разъем В (44P) блока РСМ.

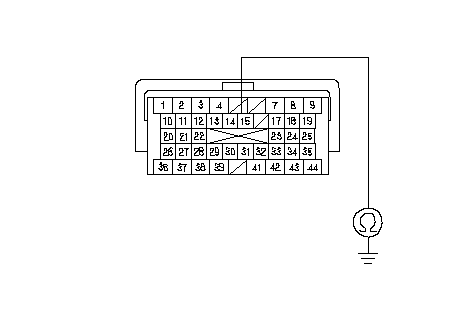

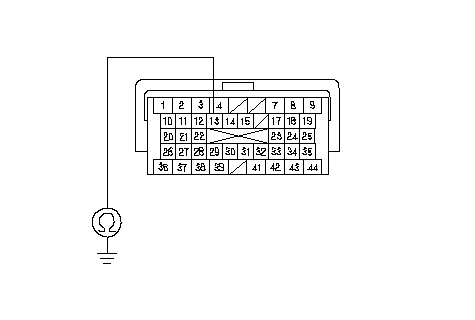

Проверьте неразрывность провода между клеммой B13 разъема блока РСМ и "массой" кузова.

Непрерывно ли соединение?

ДА	-	Устраните короткое замыкание на "массу" кузова в проводе между клеммой B13 разъема блока РСМ и переключателем режимов трансмиссии, затем перейдите к Этап 45 .
НЕТ	-	Перейдите к Этап 14 .

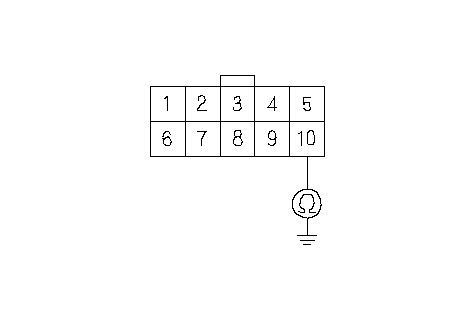

Проверьте неразрывность соединения между клеммой № 10 разъема переключателя режимов трансмиссии и "массой".

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 52 .
НЕТ	-	Устраните разрыв в проводе между клеммой № 10 разъема переключателя режимов трансмиссии и "массой" (G101) или исправьте контакт с "массой" (G101), затем перейдите к Этап 45 .

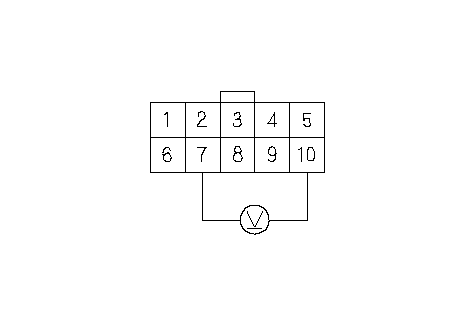

Измерьте напряжение между клеммами № 7 и № 10 разъема переключателя режимов трансмиссии.

Есть ли здесь напряжение больше 5 В?

ДА	-	Перейдите к Этап 20 .
НЕТ	-	Перейдите к Этап 16 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Подсоедините в обход цепи SCS диагностическую систему HDS.

Отсоедините разъем В (44P) блока РСМ.

Проверьте неразрывность провода между клеммой B14 разъема блока РСМ и "массой" кузова.

Непрерывно ли соединение?

ДА	-	Устраните короткое замыкание на "массу" кузова в проводе между клеммой B14 разъема блока РСМ и переключателем режимов трансмиссии, затем перейдите к Этап 45 .
НЕТ	-	Перейдите к Этап 52 .

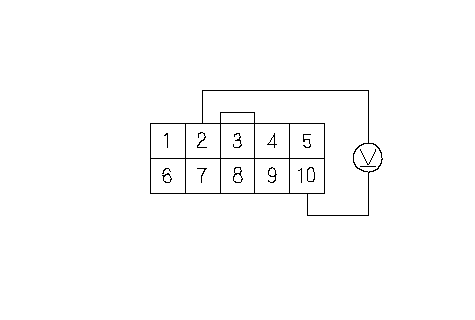

Измерьте напряжение между клеммами № 2 и № 10 разъема переключателя режимов трансмиссии.

Есть ли здесь напряжение больше 5 В?

ДА	-	Перейдите к Этап 25 .
НЕТ	-	Перейдите к Этап 21 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Подсоедините в обход цепи SCS диагностическую систему HDS.

Отсоедините разъем В (44P) блока РСМ.

Проверьте неразрывность провода между клеммой B12 разъема блока РСМ и "массой" кузова.

Непрерывно ли соединение?

ДА	-	Устраните короткое замыкание на "массу" кузова в проводе между клеммой B12 разъема блока РСМ и переключателем режимов трансмиссии, затем перейдите к Этап 45 .
НЕТ	-	Перейдите к Этап 52 .

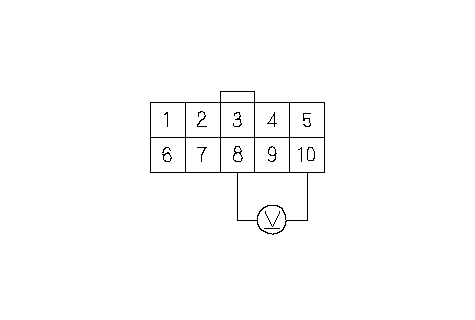

Измерьте напряжение между клеммами № 8 и № 10 разъема переключателя режимов трансмиссии.

Есть ли здесь напряжение больше 5 В?

ДА	-	Перейдите к Этап 30 .
НЕТ	-	Перейдите к Этап 26 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Подсоедините в обход цепи SCS диагностическую систему HDS.

Отсоедините разъем В (44P) блока РСМ.

Проверьте неразрывность провода между клеммой B21 разъема блока РСМ и "массой" кузова.

Непрерывно ли соединение?

ДА	-	Устраните короткое замыкание на "массу" кузова в проводе между клеммой B21 разъема блока РСМ и переключателем режимов трансмиссии, затем перейдите к Этап 45 .
НЕТ	-	Перейдите к Этап 52 .

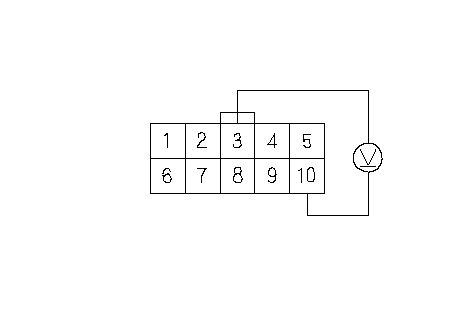

Измерьте напряжение между клеммами № 3 и № 10 разъема переключателя режимов трансмиссии.

Есть ли здесь напряжение больше 5 В?

ДА	-	Перейдите к Этап 35 .
НЕТ	-	Перейдите к Этап 31 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Подсоедините в обход цепи SCS диагностическую систему HDS.

Отсоедините разъем В (44P) блока РСМ.

Проверьте неразрывность провода между клеммой B15 разъема блока РСМ и "массой" кузова.

Непрерывно ли соединение?

ДА	-	Устраните короткое замыкание на "массу" кузова в проводе между клеммой B15 разъема блока РСМ и переключателем режимов трансмиссии, затем перейдите к Этап 45 .
НЕТ	-	Перейдите к Этап 52 .

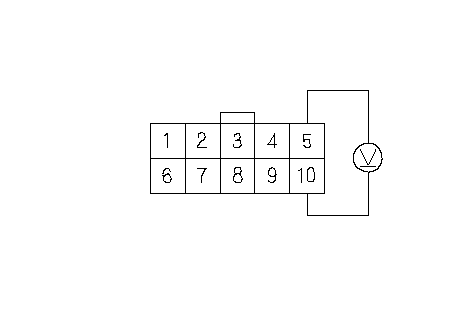

Измерьте напряжение между клеммами № 5 и № 10 разъема переключателя режимов трансмиссии.

Есть ли здесь напряжение больше 5 В?

ДА	-	Перейдите к Этап 40 .
НЕТ	-	Перейдите к Этап 36 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Подсоедините в обход цепи SCS диагностическую систему HDS.

Отсоедините разъем В (44P) блока РСМ.

Проверьте неразрывность провода между клеммой B28 разъема блока РСМ и "массой" кузова.

Непрерывно ли соединение?

ДА	-	Устраните короткое замыкание на "массу" кузова в проводе между клеммой B28 разъема блока РСМ и переключателем режимов трансмиссии, затем перейдите к Этап 45 .
НЕТ	-	Перейдите к Этап 52 .

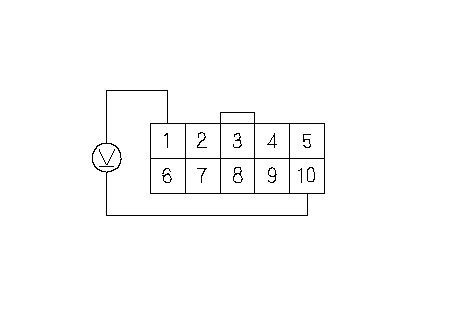

Измерьте напряжение между клеммами № 1 и № 10 разъема переключателя режимов трансмиссии.

Есть ли здесь напряжение больше 5 В?

ДА	-	Перейдите к Этап 52 .
НЕТ	-	Перейдите к Этап 41 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Подсоедините в обход цепи SCS диагностическую систему HDS.

Отсоедините разъем В (44P) блока РСМ.

Проверьте неразрывность провода между клеммой B22 разъема блока РСМ и "массой" кузова.

Непрерывно ли соединение?

ДА	-	Устраните короткое замыкание на "массу" кузова в проводе между клеммой B22 разъема блока РСМ и переключателем режимов трансмиссии, затем перейдите к Этап 45 .
НЕТ	-	Перейдите к Этап 52 .

Снова соедините все разъемы.

Включите зажигание, повернув ключ в положение ON (II).

Сотрите код неисправности DTC с помощью HDS.

Запустите двигатель.

Передвиньте рычаг переключения скоростей через все позиции, при нажатой педали тормоза. Остановитесь по крайней мере на 1 секунду в каждой позиции.

Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.

Выводится ли код DTC P0705?

ДА	-	Проверьте на наличие пропадающего замыкания в проводе "массы" между датчиком переключателя режимов трансмиссии и компьютером PCM, затем перейдите к Этап 1 .
НЕТ	-	Перейдите к Этап 51 .

Следите за состоянием OBD STATUS для кода неисправности DTC P0705 в меню кодов неисправности DTCs MENU при помощи диагностической системы HDS.

HDS высветил PASSED (проверка завершилась удачно) на экране?

ДА	-	Процедура поиска неисправностей завершена. Если другие коды временных неисправностей DTC или коды DTC были зарегистрированы в Этап 50 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
НЕТ	-	Если на экране высвечивается FAILED, проверьте на наличие пропадающего замыкания в проводе "массы" между датчиком переключателя режимов трансмиссии и компьютером PCM, затем перейдите к Этап 1 . Если на экране высвечивается NOT COMPLETED (Проверка не завершена), перейдите к Этап 48 .

Снова соедините все разъемы.

Обновите программное обеспечение блока РСМ, если он не имеет последней версии программного обеспечения, или замените его на заведомо исправный блок РСМ. .

Запустите двигатель.

Передвиньте рычаг переключения скоростей через все позиции, при нажатой педали тормоза. Остановитесь по крайней мере на 1 секунду в каждой позиции.

Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.

Выводится ли код DTC P0705?

ДА	-	Проверьте на наличие пропадающего замыкания в проводе "массы" между датчиком положения рычага переключения режимов коробки передач и компьютером PCM. Если программное обеспечение РСМ было обновлено, замените РСМ на заведомо исправный, затем перейдите к Этап 54 . Если модуль РСМ был заменен, перейдите к Этап 1 .
НЕТ	-	Перейдите к Этап 57 .

Следите за состоянием OBD STATUS для кода неисправности DTC P0705 в меню кодов неисправности DTCs MENU при помощи диагностической системы HDS.

HDS высветил PASSED (проверка завершилась удачно) на экране?

ДА	-	Если было обновлено программное обеспечение блока PCM, процедура поиска неисправностей завершена. Если блок PCM был заменен, замените изначально установленный блок PCM. Если другие коды временных неисправностей DTC или коды DTC были зарегистрированы в Этап 56 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
НЕТ	-	Если на экране высвечивается FAILED, проверьте на наличие пропадающего замыкания в проводе "массы" между датчиком положения рычага переключения режимов коробки передач и компьютером PCM. Если программное обеспечение РСМ было обновлено, замените РСМ на заведомо исправный, затем перейдите к Этап 54 . Если модуль РСМ был заменен, перейдите к Этап 1 . Если на экране высвечивается NOT COMPLETED (Проверка не завершена), перейдите к Этап 54 .
