Поиск неисправностей по кодам (DTC): U0155
Применимость для следующих годов выпуска и кузовов: 2009, CU1
DTC U0155:
Неисправность цепи F-CAN (блок управления приборами - ECM/PCM)
-
Включите зажигание, повернув ключ в положение ON (II).
-
Сотрите код неисправности DTC с помощью HDS.
-
Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
ДА
|
-
|
|
НЕТ
|
-
|
Пропадающая неисправность, на момент проверки система исправна. Проверьте качество контакта и надежность крепления клемм на модуле управления приборами и блоке ECM/PCM.■
|
-
Проверьте коды неисправностей электрооборудования кузова DTC в меню кодов DTC с помощью диагностической системы HDS.
На дисплее имеются сообщения c кодами B1168, B1169 и/или B1178?
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
Подсоедините в обход цепи SCS диагностическую систему HDS.
-
-
Отсоедините 32P разъем модуля управления приборами.
-
Отсоедините 44P разъем А модуля ЕСМ/РСМ.
-

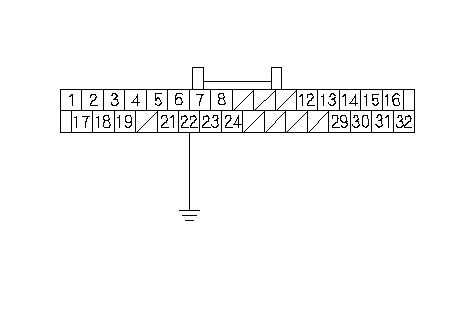

Соедините клемму № 22 32Р разъема модуля управления приборами и массу кузова проводом-перемычкой.
|
32Р РАЗЪЕМ МОДУЛЯ УПРАВЛЕНИЯ ПРИБОРАМИ
Сторона проводов клемм-выходов
CANH (WHT)
ПРОВОД-ПЕРЕМЫЧКА
*: На рисунке показана модель автомобиля с ЛРК.
}
|
-
Проверьте неразрывность соединения между клеммой A36 разъема компьютера ЕСМ/РСМ и "массой" кузова.
Непрерывно ли соединение?
|
ДА
|
-
|
|
НЕТ
|
-
|
Устраните разрыв провода между блоком ECM/PCM (A36) и модулем управления приборами, затем переходите к
Этап 14
.
|
|
Сторона разъема клемм-выходов
44P РАЗЪЕМ А МОДУЛЯ ЕСМ/РСМ
CANH (WHT)
}
|
-

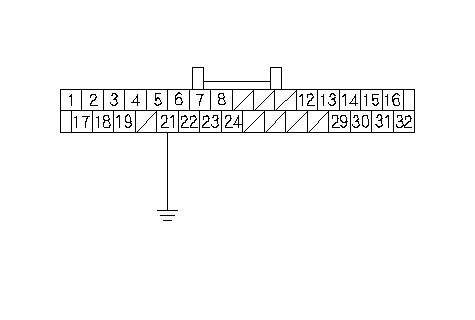

Соедините клемму № 21 32P разъема модуля управления приборами и "массу" автомобиля проводом-перемычкой.
|
32Р РАЗЪЕМ МОДУЛЯ УПРАВЛЕНИЯ ПРИБОРАМИ
Сторона проводов клемм-выходов
CANL (RED)
ПРОВОД-ПЕРЕМЫЧКА
*: На рисунке показана модель автомобиля с ЛРК.
}
|
-

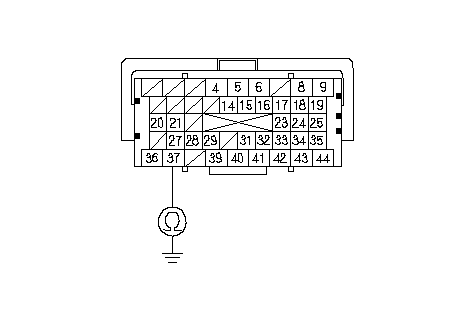

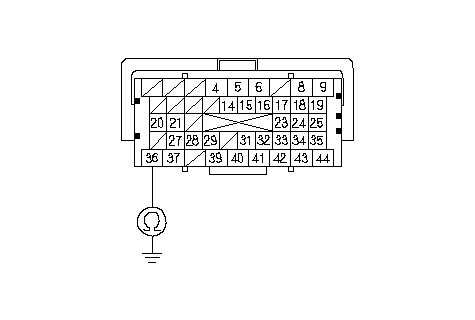

Проверьте неразрывность соединения между клеммой A37 разъема блока ЕСМ/РСМ и "массой" кузова.
Непрерывно ли соединение?
|
ДА
|
-
|
|
НЕТ
|
-
|
Устраните разрыв провода между блоком ECM/PCM (A37) и модулем управления приборами, затем перейдите к
Этап 14
.
|
-
Снова соедините все разъемы.
-
Включите зажигание, повернув ключ в положение ON (II).
-
Сбросьте данные блока управления ECM/PCM при помощи диагностической системы HDS.
-
-
Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
ДА
|
-
|
Проверьте качество контакта или надежность крепления клемм на модуле управления приборами и блоке ECM/PCM, затем перейдите к
Этап 1
.
|
НЕТ
|
-
|
Процедура поиска неисправностей завершена. Если регистрируются другие коды временных неисправностей DTC или коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
|
|
Сторона разъема клемм-выходов
44P РАЗЪЕМ А МОДУЛЯ ЕСМ/РСМ
CANL (RED)
}
|
