Поиск неисправностей по кодам DTC: 56-31

Применимость для следующих годов выпуска и кузовов: 2009, CU1

DTC 56-31:

Потеряна связь с блоком ECM/PCM (система PGM-FI) (двигатель R20A3)

ПРИМЕЧАНИЕ:

Перед выполнением процедуры поиска неисправностей просмотрите Процедуры и предосторожности в системе SRS и общую информацию по поиску неисправностей.
Проверьте коды DTC связи F-CAN и B-CAN и осуществите поиск неисправностей по этим кодам перед выполнением данной процедуры поиска неисправностей.
Перед заменой блока SRS проверьте версию его программного обеспечения при помощи HDS. Если версия программного обеспечения не является последней, обновите ПО блока SRS и проведите повторную проверку.

Высвечиваются ли коды неисправностей 56-21 или 56-31?

ДА	-	Перейдите к Этап 4 .
НЕТ	-	Пропадающая неисправность, на момент проверки система исправна. Перейдите к разделу "Диагностика пропадающих неисправностей". Если указан другой код DTC, выполните поиск неисправностей по указанному коду.

Поверните ключ зажигания в положение ON (II) и проверьте, загорелся ли индикатор неисправности (MIL).

Зажигается ли индикатор MIL?

ДА	-	Перейдите к поиску неисправностей в цепи MIL.
НЕТ	-	Перейдите к Этап 5 .

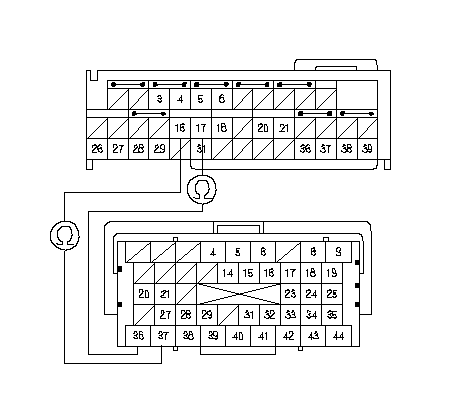

Проверьте непрерывность соединения между клеммой № 16 разъема А (39Р) блока SRS и клеммой № 37 разъема А (49Р) блока ECM/PCM и между клеммой № 17 разъема А (39Р) блока SRS и клеммой № 36 разъема A (44P) блока ECM/PCM.

Непрерывно ли соединение?

ДА	-	Неисправен блок SRS или плохой контакт 39P разъема А блока SRS и блока SRS. Проверьте соединение между разъемом и блоком системы подушек безопасности SRS. Если разъем в порядке, то следует заменить блок SRS. ■
НЕТ	-	Разрыв в жгуте проводов левого отсека двигателя или жгуте проводов панели управления; необходимо заменить неисправный жгут проводов.■
