    • Поиск неисправности в цепи индикатора низкого давления масла (разрыв)

    Применимость для следующих годов выпуска и кузовов: 2009, CU1
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Убедитесь, что система HDS взаимодействует с автомобилем и модулем управления двигателем (ECM)/модулем управления силовым агрегатом (РСМ). Если не взаимодействует, осуществите поиск неисправностей в цепи DLC.
    1. Проверьте, появились ли на экране коды DTC. Если присутствует диагностический код неисправности (DTC), проведите диагностику и устраните причину неисправности, прежде чем продолжать проверку.
    1. Поверните ключ зажигания в положение ON (II), выберите "PGM-FI" и проверьте датчик давления масла (OIL PRESSURE SWITCH) в списке данных (DATA LIST) с помощью диагностического прибора HDS.
    Выводится ли состояние "ON" (ВКЛЮЧЕН)?
    ДА -
    НЕТ -
    Перейдите к Этап 6 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    Датчик давления масла в норме?
    ДА -
    Перейдите к Этап 8 .
    НЕТ -
    1. Поверните ключ зажигания в положение ON (II) и соедините цепи SCS и диагностическую систему HDS, затем переведите ключ зажигания в положение LOCK (0).
      ПРИМЕЧАНИЕ: Это действие необходимо для предотвращения повреждения блока ЕСМ/PCM.
    1. Отсоедините разъем В (44Р) модуля ECM/PCM и разъем датчика давления масла.

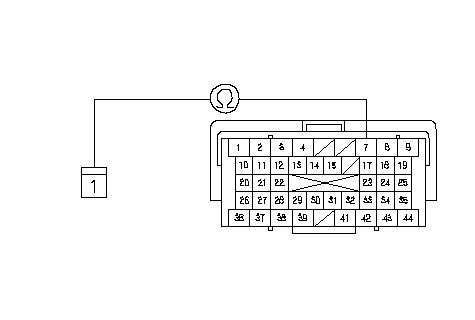

    1. Проверьте непрерывность соединения в цепи между клеммой B7 разъема ECM/PCМ и разъемом датчика уровня масла.
    Непрерывно ли соединение?
    ДА -
    Обновите блок ECM/PCM, если он не имеет последней версии программного обеспечения, или временно замените его на заведомо исправный блок ECM/PCM, затем проведите проверку заново. Если проявление/указание неисправности исчезает после установки заведомо исправного блока ЕСМ/РСМ, замените оригинальный блок ЕСМ/РСМ на новый.. ■
    НЕТ -
    Устраните разрыв в проводе между датчиком уровня масла и блоком ECM/PCM.■
