Замена радиатора
Применимость для следующих годов выпуска и кузовов: 2009, CU1
-
-
Поднимите автомобиль на полную высоту подъемника.
-
-

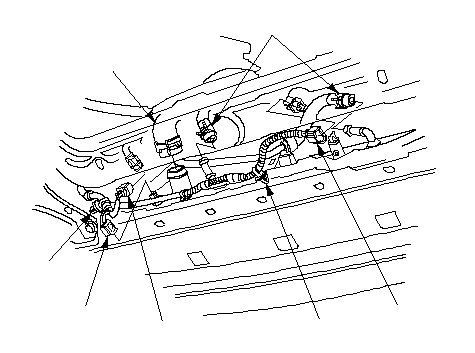

Снимите нижний шланг радиатора (А).
-
Модель с АКП: Снимите шланги (В) охладителя рабочей жидкости автоматической трансмиссии (ATF), затем заткните шланг и трубопровод.
-
Отсоедините разъемы электродвигателя вентилятора (С) и датчика 2 температуры охлаждающей жидкости (ECT) (D), затем снимите хомуты жгутов проводов (Е).
-
Опустите автомобиль на подъемнике.
-
|
A
B
C
C
D
E
E
}
|
-

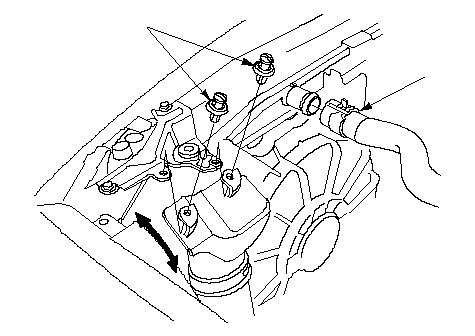

Снимите хомуты (A), крепящие крышку воздуховода впускной системы.
-
Снимите верхний шланг радиатора (В).
|
A
B
}
|
-

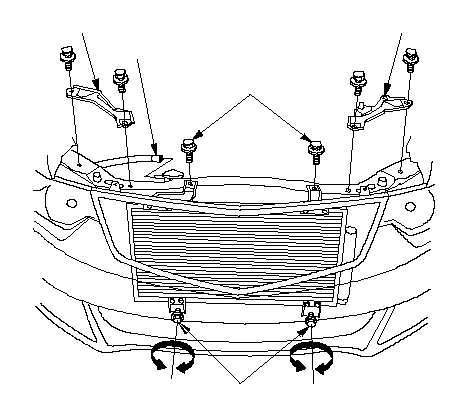

Снимите шланг бачка охлаждающей жидкости (А) и верхние кронштейны радиатора (В).
-
С кондиционером: Снимите верхние крепежные болты конденсатора кондиционера (С) и отпустите нижние крепежные болты конденсатора кондиционера (D).
|
A
D
C
B
B
}
|
-

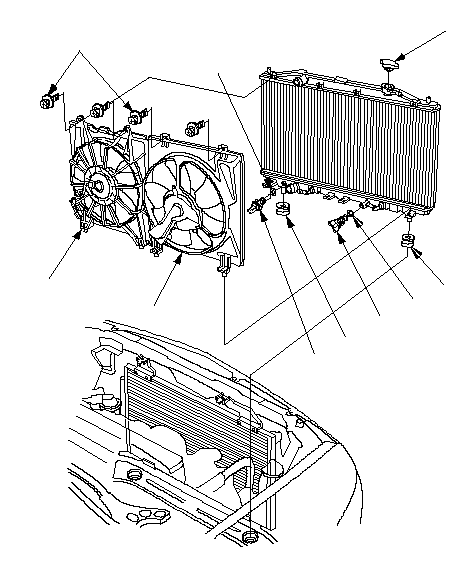

Вытяните радиатор, затем снимите блок кожуха вентилятора радиатора (А), блок кожуха вентилятора конденсатора кондиционера (В), колпак радиатора (С), датчик 2 ЕТС (D) и сливную пробку (Е).
-
Заново соберите радиатор с новыми уплотнительными кольцами (F).
-
Установите радиатор. Убедитесь, что нижние подушки (G) надежно закреплены.
|
B
A
C
G
E
F
F
G
D
12 N·m
(1.2 kgf·m)
6 x 1.0 mm
7 N·m (0.7 kgf·m)
}
|
-

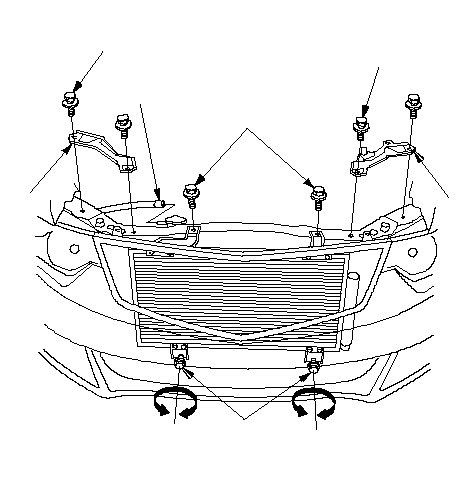

С кондиционером: Установите конденсатор кондиционера, затем затяните верхние крепежные болты конденсатора кондиционера (С) и нижние крепежные болты конденсатора кондиционера (D).
-
Установите шланг расширительного бачка охлаждающей жидкости (С) и верхние кронштейны радиатора (D).
|
C
D
D
A
6 x 1.0 mm
7 N·m
(0.7 kgf·m)
B
6 x 1.0 mm
7 N·m (0.7 kgf·m)
6 x 1.0 mm
9.8 N·m (1.0 kgf·m)
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m)
}
|
-
Установите верхний шланг радиатора (А).
-
Снимите хомуты (В), крепящие крышку воздуховода впускной системы.
-
-
Поднимите автомобиль на полную высоту подъемника.
|
B
A
}
|
-
Подсоедините разъемы (А) электродвигателя вентилятора (А) и разъем датчика 2 системы ECT (В), затем установите хомут жгута проводов (С).
-
Установите нижний шланг радиатора (D).
-
Модель с АКП: Установите шланги охладителя рабочей жидкости АКП (Е).
-
-
Опустите автомобиль на подъемнике.
-
-
Вытрите вылившуюся охлаждающую жидкость
|
D
E
A
A
B
C
C
}
|
