Замена жгута проводов подсветки панели индикатора положения передач АКП
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
Автомобиль с ЛРК
ПРИМЕЧАНИЕ: Лампочка индикатора положения передачи АКП, переключатель механизма парковки и жгут проводов электромагнитного клапана блокировки переключения не доступны по отдельности. Заменяйте индикатор положения передачи АКП, переключатель механизма парковки и жгут проводов электромагнитного клапана блокировки переключения комплектом.
-
-
-
-

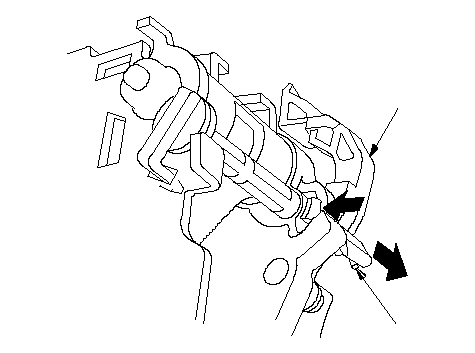

Освободите фиксатор (А) механизма отключения блокировки (В) и снимите механизм отключения блокировки переключения и выжимную пружину (С).
-
|
A
B
C
}
|
-
Снимите зажимы жгута проводов (А) и снимите винт (В), крепящий выключатель механизма парковки (С) и снимите лампочку (D) из гнезда.
-
Снимите жгут проводов индикатора положения передачи АКП (Е), жгут проводов переключателя механизма парковки (F) и жгут проводов электромагнитного клапана блокировки переключения (G) с направляющей жгута и замените их.
-
Нанесите незатвердевающий анаэробный герметик на головки винтов. Установите новый выключатель механизма парковки и закрепите выключатель механизма парковки винтами.
-
Закрепите жгут проводов индикатора положения передачи АКП, жгут проводов переключателя механизма парковки и жгут проводов электромагнитного клапана блокировки переключения на направляющей жгута новыми креплениями.
-
Установите лампу подсветки панели индикатора положения передачи АКП в гнездо.
|
A
D
E
C
F
G
A
B
0.4 N·m
(0.04 kgf·m)
Нанесите незатвердевающий
анаэробный герметик.
}
|
-
Установите выжимную пружину замка переключения (A) в замок переключения (B).
-
Установите механизма отключения блокировки, выжимную пружину на конец вала механизма отключения блокировки.
|
A
B
}
|
-

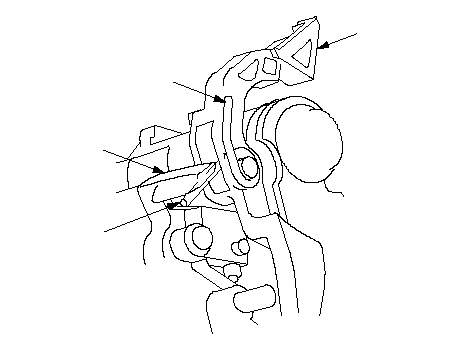

Убедитесь, что конец выжимной пружины (А) установлен в механизм отключения блокировки переключения (В), а крючкообразный конец пружины закреплен на фиксаторе (D).
|
A
D
B
C
}
|
-

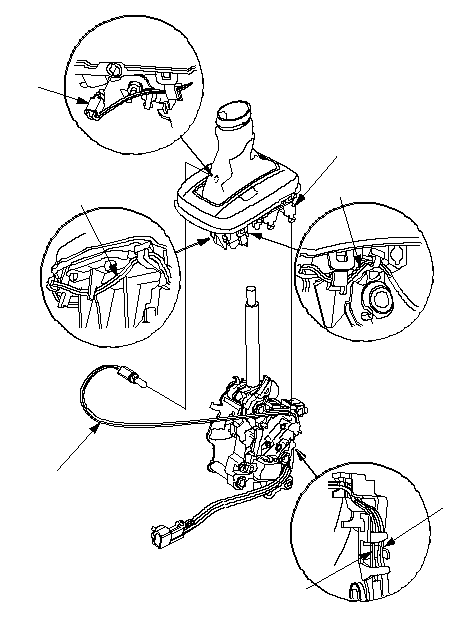

Установите основание панели индикатора положения передачи АКП (А) на скобу рычага переключения.
ПРИМЕЧАНИЕ: Будьте осторожны, чтобы не пережать жгуты проводов.
-
Проложите жгуты проводов индикатора положения передачи АКП (В), переключателя механизма парковки (С) и электромагнитного клапана блокировки переключения. Выберите слабину жгутов проводов и затяните жгуты в направляющей.
-
Установите гнездо подсветки индикаторной панели положения селектора АКП (D) в основание панели.
-
-
|
A
D
B
C
B
B
B
}
|
