Замена индикаторной панели положения передач АКП и чехла рычага переключения передач АКП
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
-
-
-

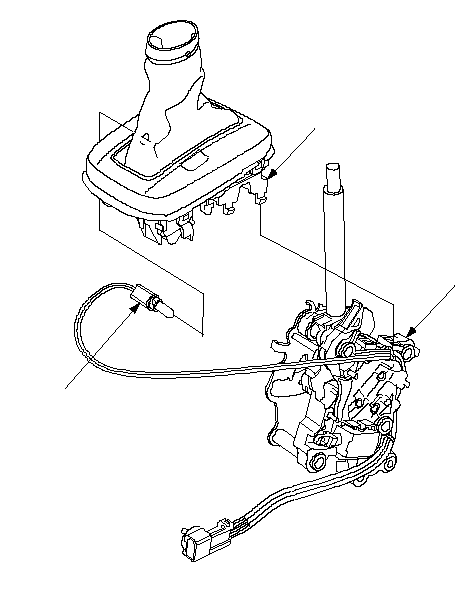

Снимите гнездо подсветки панели индикатора положения передачи АКП (А) с основания панели индикаторов (В).
-
Снимите основание панели индикатора положения передачи АКП со скобы рычага переключения (С).
|
A
B
C
*: На рисунке показана модель автомобиля с ЛРК.
}
|
-

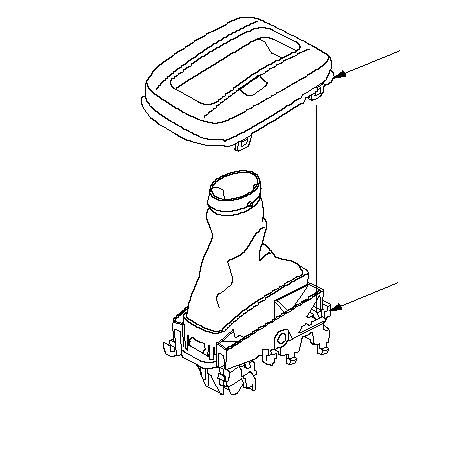

Снимите панель индикатора положения рычага селектора АКП (А) из основания панели индикаторов (В).
|
A
B
*: На рисунке показана модель автомобиля с ЛРК.
}
|
-

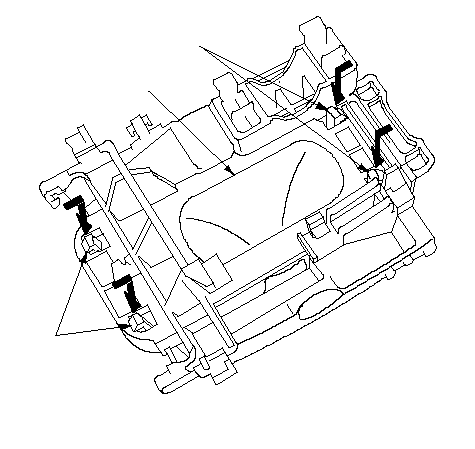

Отцепите шайбы-фиксаторы (А), крепящие электромагнит блокиратора переключения (В) при помощи отвертки.
|
A
B
A
*: На рисунке показана модель автомобиля с ЛРК.
}
|
-

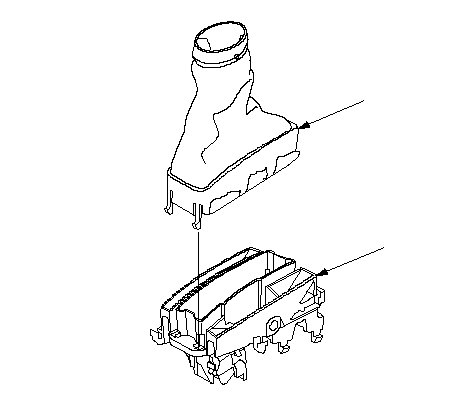

Снимите чехол рычага переключения передач АКП (А), затем снимите основание панели индикатора положения передачи АКП (В).
-
Установите чехол рычага переключения передач на основание индикаторной панели.
-
Установите индикаторную панель положения селектора АКП на основание индикаторной панели.
|
A
B
}
|
-
Установите основание панели индикатора положения передачи АКП (А) на скобу рычага переключения (С).
ПРИМЕЧАНИЕ: Будьте осторожны, чтобы не пережать жгут проводов.
-
Установите гнездо подсветки индикаторной панели положения селектора АКП (С) в основание индикаторной панели.
-

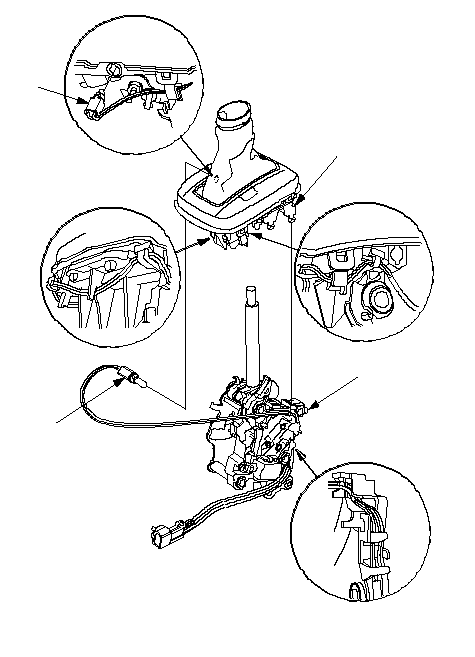

Для модели с ЛРК: Проложите жгут проводов индикаторной панели селектора АКП. Вытащите петлю жгута проводов и затяните жгуты в направляющей.
-
-
|
A
B
C
C
*: На рисунке показана модель автомобиля с ЛРК.
}
|
