    • Поиск неисправностей по кодам DTC: P0963 (16)

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
    DTC P0963:
     Неисправность в цепи электромагнитного клапана А управления давлением фрикционов АКП
    ПРИМЕЧАНИЕ:
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сотрите сообщение с кодом неисправности DTC с помощью HDS.
    1. Запустите двигатель и подождите не менее 1 секунды.
    1. Проверьте коды временных DTC или коды DTC с помощью диагностической системы HDS.
    Код DTC P0963 отображается?
    ДА -
    Перейдите к Этап 8 .
    НЕТ -
    Перейдите к Этап 5 .
    1. Выберите Clutch Pressure Control (Linear) Solenoid Valve A в меню дополнительных тестов (Miscellaneous Test Menu) и проверьте электромагнитный клапан А управления давлением фрикциона АКПс помощью системы HDS.
    HDS высвечивает NORMAL на экране?
    ДА -
    Перейдите к Этап 6 .
    НЕТ -
    Перейдите к Этап 8 .
    1. Подайте на электромагнитный клапан А управления давлением фрикциона АКП ток в 0,2 А, используя меню Clutch Pressure Control Solenoid Valve Control.
    1. Следите за состоянием OBD STATUS для кода неисправности DTC P0963 в меню кодов неисправности DTCs MENU при помощи диагностической системы HDS.
    HDS высвечивает FAILED (проверка завершилась неудачно) на экране?
    ДА -
    Перейдите к Этап 8 .
    НЕТ -
    Если высвечивается сообщение PASSED, неисправность была временной, в настоящий момент система исправна. Проверьте контакт или надежность крепления клемм электромагнитного клапана A управления давлением фрикциона АКП и блока PCM. Если на экране высвечивается NOT COMPLETED (Проверка не завершена), перейдите к Этап 5 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините неисправный электромагнитный клапан А управления давлением фрикциона АКП.

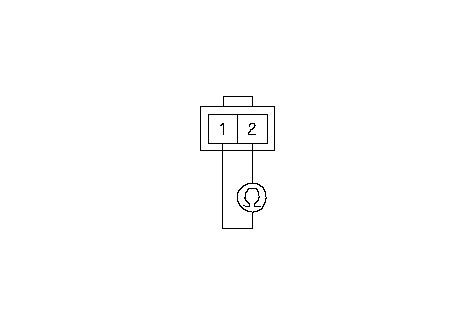

    1. Измерьте сопротивление между клеммами №1 и № 2 электромагнитного клапана А управления давлением фрикциона АКП.
    Сопротивление равно примерно 3-10 Ω?
    ДА -
    Перейдите к Этап 11 .
    НЕТ -

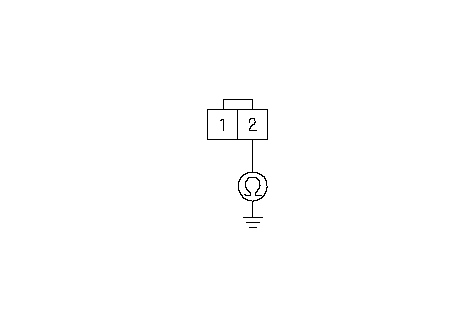

    1. Проверьте электрическое соединение между клеммой № 2 разъема электромагнитного клапана А управления давлением фрикциона АКП и "массой".
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 18 .
    НЕТ -
    Устраните разрыв провода между электромагнитным клапаном А управления давлением фрикциона и "массой" (G101); двигатель R20A3, двигатель K24Z3, восстановите соединение с "массой" (G101), затем перейдите к Этап 12 .
    1. Заново подсоедините все разъемы.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сотрите сообщение с кодом неисправности DTC с помощью HDS.
    1. Запустите двигатель и подождите не менее 1 секунды.
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Код DTC P0963 отображается?
    ДА -
    Проверьте контакт и надежность крепления клемм электромагнитного клапана A управления давлением фрикциона АКП и блока PCM, затем перейдите к Этап 1 .
    НЕТ -
    Перейдите к Этап 17 .
    1. Следите за состоянием OBD STATUS для кода неисправности DTC P0963 в меню кодов неисправности DTCs MENU при помощи диагностической системы HDS.
    HDS высветил PASSED (проверка завершилась удачно) на экране?
    ДА -
    Процедура поиска неисправностей завершена. Если другие коды временных неисправностей DTC или коды DTC были зарегистрированы в Этап 16 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
    НЕТ -
    Если система HDS высвечивает FAILED, проверьте контакт и надежность крепления клемм электромагнитного клапана A управления давлением фрикциона АКП и блока PCM, затем перейдите к Этап 1 . Если на экране высвечивается NOT COMPLETED (Проверка не завершена), перейдите к Этап 15 .
    1. Снова соедините все разъемы.
    1. Обновите программное обеспечение блока РСМ, если он не имеет последней версии программного обеспечения, двигатель R20A3, двигатель K24Z3, или замените модуль PCM на заведомо исправный.
    1. Запустите двигатель и подождите не менее 1 секунды.
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Код DTC P0963 отображается?
    ДА -
    Проверьте контакт или надежность крепления клемм электромагнитного клапана A управления давлением фрикциона АКП и блока PCM. Если программное обеспечение РСМ было обновлено, замените РСМ на заведомо исправный, затем перейдите к Этап 20 . Если модуль РСМ был заменен, перейдите к Этап 1 .
    НЕТ -
    Перейдите к Этап 22 .
    1. Следите за состоянием OBD STATUS для кода неисправности DTC P0963 в меню кодов неисправности DTCs MENU при помощи диагностической системы HDS.
    HDS высветил PASSED (проверка завершилась удачно) на экране?
    ДА -
    Если было обновлено программное обеспечение блока PCM, процедура поиска неисправностей завершена. Если блок РСМ был заменен, замените изначально установленный блок РСМ; двигатель R20A3, двигатель K24Z3. Если выводились другие коды временных неисправностей DTC или коды DTC Этап 21 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
    НЕТ -
    Если система HDS высвечивает FAILED, проверьте контакт и надежность крепления между клеммами электромагнитного клапана A управления давлением фрикциона АКП и блока PCM. Если программное обеспечение РСМ было обновлено, замените РСМ на заведомо исправный, затем перейдите к Этап 20 . Если модуль РСМ был заменен, перейдите к Этап 1 . Если на экране высвечивается NOT COMPLETED (Проверка не завершена), перейдите к Этап 20 .
