Проверка зазора фрикциона АКП

Проверьте поршень сцепления, диски, пластины, и упорную пластину на износ и повреждения, и проверьте волнистую пластину сцепления на нерегулярность, если необходимо.

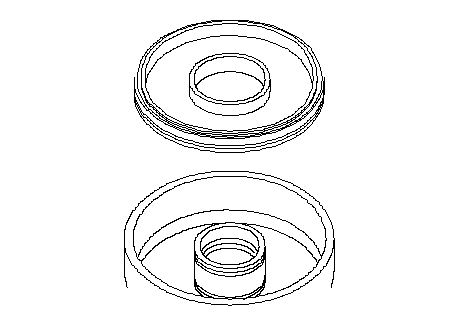

Вставте поршень фрикциона в барабан. При проверке не устанавливайте уплотнительные кольца.

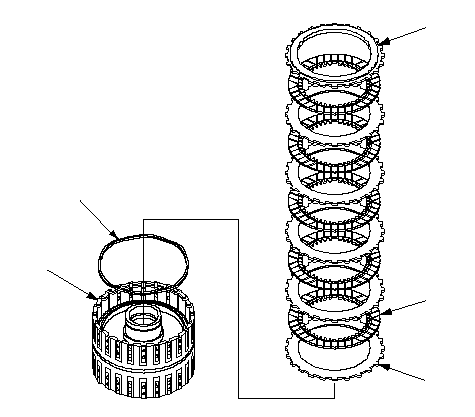

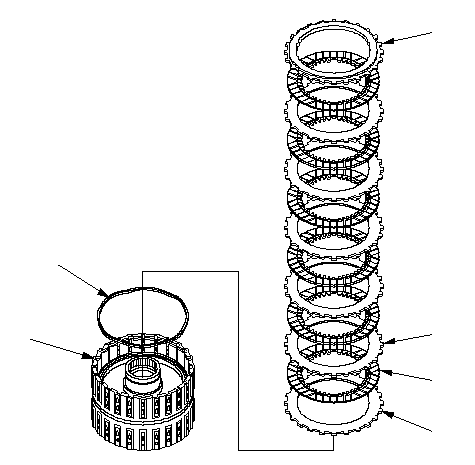

Для фрикциона 1-й передачи двигателя R20A3: Установите волнистую пружину (А) в барабан фрикциона 1-й передачи (В). Начав с волнистой пластины фрикциона, поочередно устанавливайте пластины (С) (5) и диски фрикциона (D) (5), затем установите торцевую пластину (Е), плоской стороной к ранее установленным дискам.

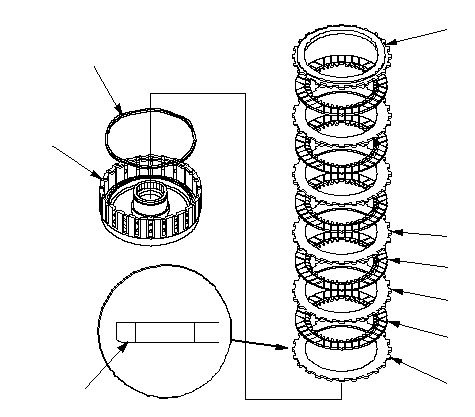

Для фрикциона 2-й передачи двигателя R20A3: Установите волнистую пружину (А) в барабан фрикциона 2-й передачи (В). Установите 4,0-мм пластину (С) стороной с округлением (D) по направлению к барабану, фрикционный диск (Е) и 2,0-мм плоскую пластину фрикциона (F). Начав с диска фрикциона, чередуя, устанавливайте диски (G) (4) и волнистые пластины (H) (3), затем установите упорную пластину фрикциона (I) плоской стороной по направлению к верхнему диску.

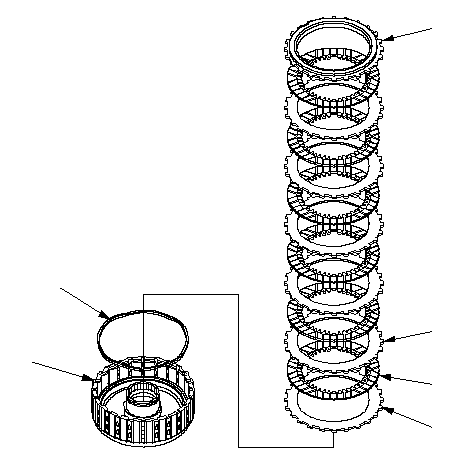

Для фрикциона 3-й передачи двигателя R20A3: Установите волнистую пружину (А) в барабан фрикциона 3-й передачи (В). Установите плоскую пластину (С) (1), диск (D) и плоскую пластину (Е). Начав с диска фрикциона, по очереди устанавливайте диски (F) (4) и волнистые пластины (G) (3), затем установите торцевую пластину (Н) плоской стороной к верхнему диску.

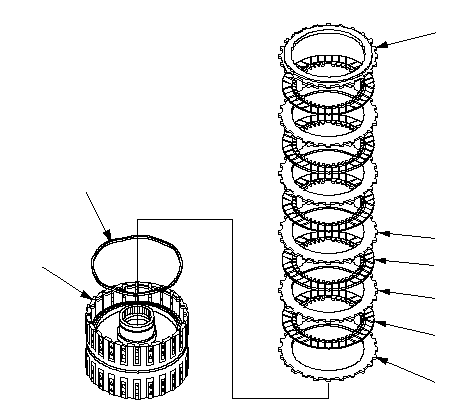

Для фрикциона 1-ой передачи модели двигателя K24Z3: Установите волнистую пружину (А) в барабан фрикциона 1-й передачи (В). Установите плоскую пластину фрикциона (С) (1), затем, начиная с диска фрикциона, по очереди устанавливайте диски (D) (5) и волнистые пластины (Е) (4). Установите упорную пластину (F) фрикциона плоской стороной к верхнему диску.

Для фрикциона 2-ой передачи модели двигателя K24Z3: Установите волнистую пружину (А) в барабан фрикциона 2-й передачи (В). Установите плоскую пластину фрикциона (С) (1), затем, начиная с диска фрикциона, по очереди устанавливайте диски (D) (6) и волнистые пластины (Е) (5). Установите упорную пластину (F) фрикциона плоской стороной к верхнему диску.

Для фрикциона 3-ей передачи модели двигателя K24Z3: Установите волнистую пружину (А) в барабан фрикциона 3-й передачи (В). Установите плоскую пластину фрикциона (С) (1), затем, начиная с диска фрикциона, по очереди устанавливайте диски (D) (6) и волнистые пластины (Е) (5). Установите упорную пластину (F) фрикциона плоской стороной к верхнему диску.

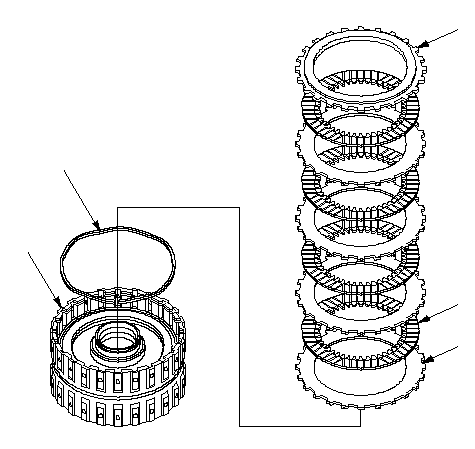

Установите волнистую пружину (А) в барабан фрикциона 4-й передачи (В). Начав с волнистой пластины фрикциона, чередуя, устанавливайте волнистые пластины (С) (4) и диски (D) (4) фрикциона. Установите упорную пластину (Е) фрикциона плоской стороной к верхнему диску.

Установите волнистую пружину (А) в барабан фрикциона 5-й передачи (В). Начав с волнистой пластины фрикциона, чередуя, устанавливайте волнистые пластины (С) (4) и диски (D) (4) фрикциона. Установите упорную пластину (Е) фрикциона плоской стороной к верхнему диску.

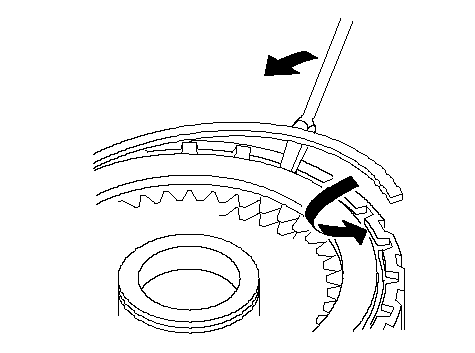

Установите стопорное кольцо при помощи отвертки, чтобы закрепить упорный диск фрикциона.

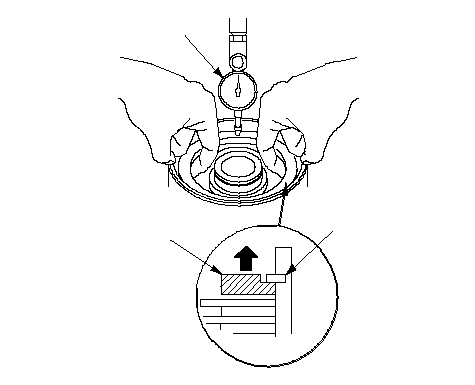

Установите стрелочный индикатор (А) на упорную пластину фрикциона (В).

Установите стрелочный индикатор на ноль, при прижатой к стопорному кольцу (С) упорной пластине.

Опустите установочную пластину вниз, предварительно отпустив ее, и установите на нее специальный инструмент (А).

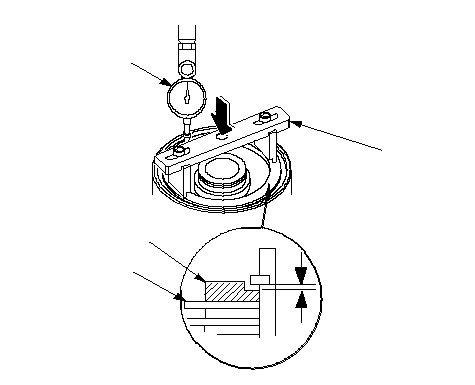

Приложите к приспособлению для монтажа компрессора фрикциона вертикальное усилие 147 Н (15 кгс) (В), контролируя по динамометру, и считайте показания стрелочного индикатора (С). Показания индикатора соответствуют зазору (D) между упорной пластиной и верхним диском (Е). Проведите измерения в трех точках и используйте средний результат в качестве подходящего зазора..

Зазор между упорной пластиной и верхним диском
Рабочий предел
Модель двигателя R20A3:
Фрикцион включения 1-ой передачи:	1,28-1,48 мм
Фрикцион включения 2-ой передачи:	0,88-1,08 мм
Фрикцион включения 3-ей передачи:	0,93-1,13 мм
Фрикцион включения 4-ой передачи:	0,93-1,13 мм
Фрикцион включения 5-ой передачи:	0,93-1,13 мм
Модель двигателя K24Z3:
Фрикцион включения 1-ой передачи:	1,38-1,58 мм
Фрикцион включения 2-ой передачи:	1,14−1,34 мм
Фрикцион включения 3-ей передачи:	1,23-1,43 мм
Фрикцион включения 4-ой передачи:	0,93-1,13 мм
Фрикцион включения 5-ой передачи:	0,93-1,13 мм

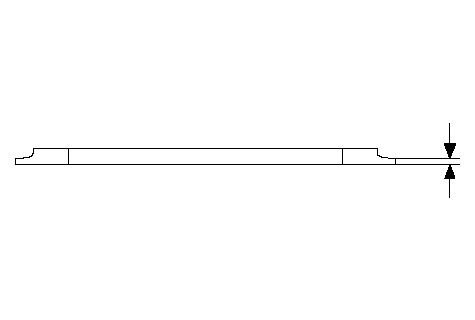

Если зазор сцепления выходит за границы рабочего предела, подберите новую упорную пластину сцепления по следующей таблице.

Установите новую упорную пластину фрикциона и снова измерьте зазор. Если после установки новой самой толстой упорной пластины зазор выходит за допустимые пределы, замените диски и пластины фрикциона.
