    • Проверка нерегулярности волнистой пластины фрикциона АКП

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2

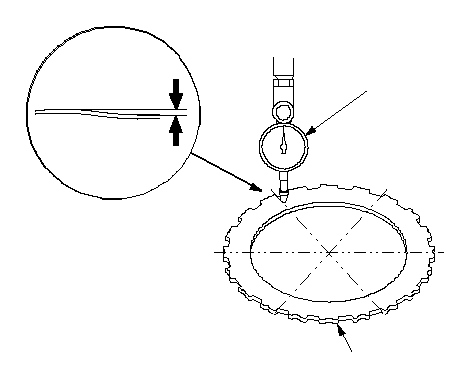

    1. Положите волнистую пластину фрикциона (А) на плоскую поверхность и установите на нее стрелочный индикатор (В).
    1. Найдите впадину (C) на волнистой пластине, установите индикатор на ноль и нанесите метку на впадину волнистой пластины.
    1. Поверните волнистую пластину приблизительно на 60 градусов от нижней части, удерживая ее за утолщенную часть. Стрелочный индикатор должен показывать вершину волны (D). Не вращайте пластину, прижимая ее поверхность, осуществляйте вращение, держа за утолщенную часть.
    1. Считайте показания стрелочного индикатора. Показания индикатора соответствуют высоте волны (Е) волнистой пластины.
      Стандартная разница фаз
      Модель двигателя R20A3:
      Фрикцион включения 1-ой передачи:
      0,07-0,20 мм
      Фрикцион включения 2-ой передачи:
      0,07-0,20 мм
      Фрикцион включения 3-ей передачи:
      0,07-0,20 мм
      Фрикцион включения 4-ой передачи:
      0,10-0,20 мм
      Фрикцион включения 5-ой передачи:
      0,10-0,20 мм
      Модель двигателя K24Z3:
      Фрикцион включения 1-ой передачи:
      0,15-0,25 мм
      Фрикцион включения 2-ой передачи:
      0,1-0,2 мм
      Фрикцион включения 3-ей передачи:
      0,1-0,2 мм
      Фрикцион включения 4-ой передачи:
      0,1-0,2 мм
      Фрикцион включения 5-ой передачи:
      0,1-0,2 мм


    1. Поверните пластину приблизительно на 60 градусов. Стрелочный индикатор должен располагаться во впадине (F). Стрелочный индикатор должен показывать ноль.
    1. Замерьте высоту волны в верхней точке (G) волнистой пластины, руководствуясь Этап 3 до 5.
    1. Замерьте высоту волны в нижней точке (H) и верхней точке (I) волнистой пластины, руководствуясь Этап 5 до 6.
    1. Если два из трех результатов измерений лежат в допустимых пределах, волнистая пластина исправна. Если два из трех результатов измерений лежат вне допустимых пределов, замените волнистую пластину.
