Разборка первичного вала МКП

Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2

Требуются специальные инструменты

Комплект приспособлений для снятия подшипников

ПРИМЕЧАНИЕ: Пользуйтесь покомпонентным изображением процедуры обратной сборки ведущего вала при необходимости снятия компонентов, за исключением компонентов. впрессованных в ведущий вал. модель двигателя R20A3, модель двигателя K24Z3.

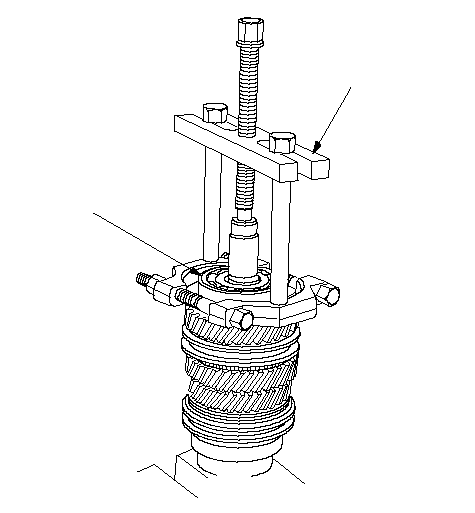

Снимите радиально-упорный шариковый подшипник (А), используя комплект приспособлений для снятия подшипников (В).

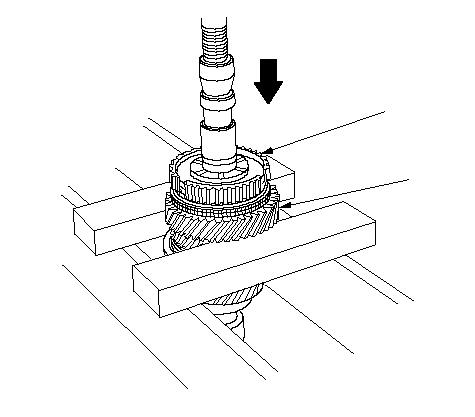

Поддерживайте 5-ую передачу (А) стальными блоками, и выдавите первичный вал из 5-ой/6-ой ступицы синхронизатора (В).

ПРИМЕЧАНИЕ: Не используйте рычажный съемник, так как можно повредить зубья зубчатой передачи.

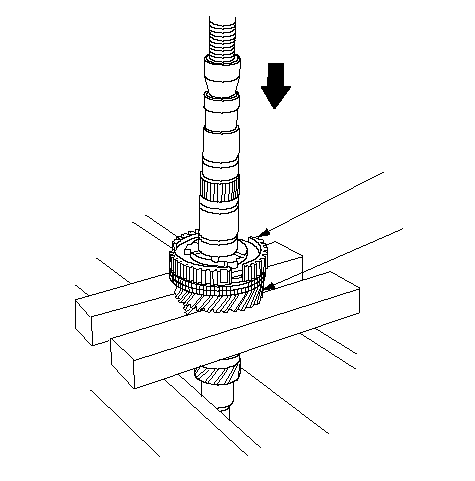

Поддерживайте 3-ю передачу (А) стальными блоками, и выдавите первичный вал из 3-ей/4-ой ступицы синхронизатора (В).

ПРИМЕЧАНИЕ: Не используйте рычажный съемник, так как можно повредить зубья зубчатой передачи.
