Сборка первичного вала МКП

Очистите все детали растворителем, промойте их, просушите и смажьте контактные поверхности маслом MTF.

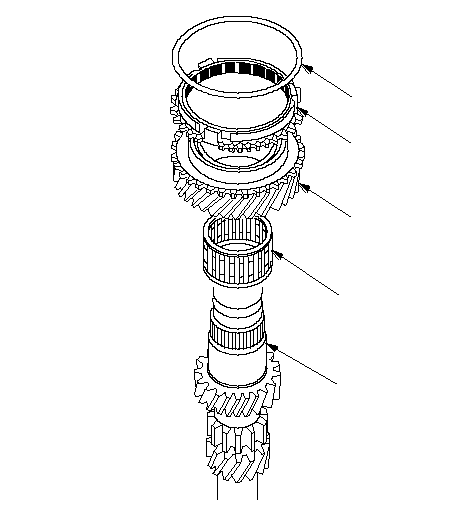

Установите игольчатый подшипник (А) и шестерню 3-й передачи (В) на первичный вал (С).

Установите на шестерню 3-й передачи кольцо синхронизатора (D) и пружину синхронизатора (E).

Установите ступицу синхронизатора 3-ой/4-ой передач (А), совмещая штыри конуса синхронизатора (В) с пазами (С) ступицы синхронизатора 3-й/4-й передачи.

ПРИМЕЧАНИЕ: Соблюдайте правильность установки ступицы синхронизатора 3-ей/4-ой передач.

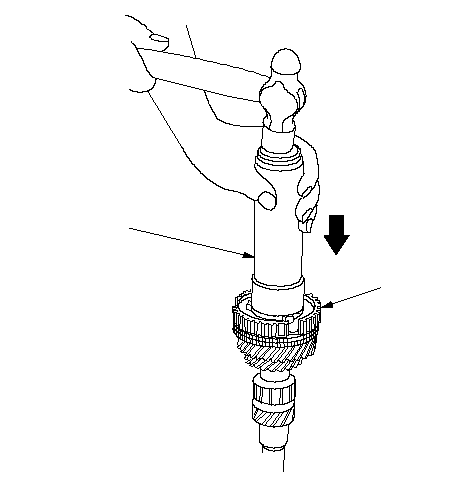

Впрессуйте 3-ю/4-ю ступицу синхронизатора (А), пользуясь 40-мм рукояткой оправки.

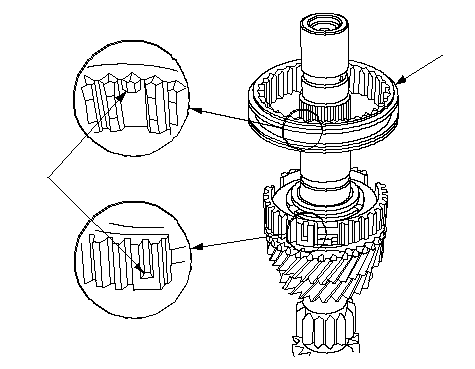

Установите 3-ю/4-ую скользящую муфту синхронизатора (А), совместив упоры (В) 3-й/4-й скользящей муфты синхронизатора со ступицей 3-й/4-й передач. После того, как установка произведена, проверьте работу блока 3-й/4-й ступицы синхронизатора.

Установите кольцо синхронизатора (А) с пружиной синхронизатора (В), выравнивая штыри конуса синхронизатора (С) с пазами (D) ступицы синхронизатора 3-й/4-й передачи (D).

Установите шестерню 4-й передачи (Е) в кольцо синхронизатора.

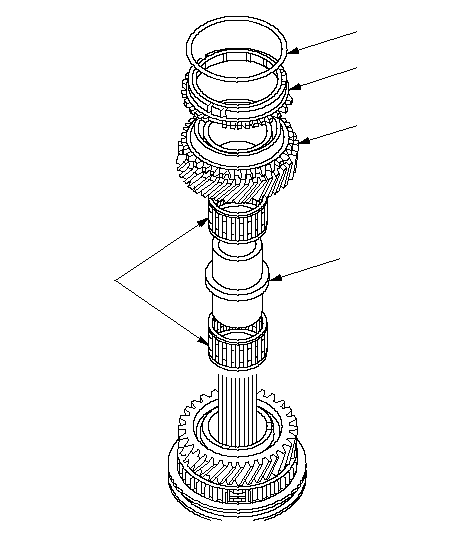

Установите дистанционное кольцо 4-й/4-й передачи (А) с игольчатым подшипником (В) и 5-ю передачу (С).

Установите на шестерню 5-й передачи кольцо синхронизатора (D) и пружину синхронизатора (E).

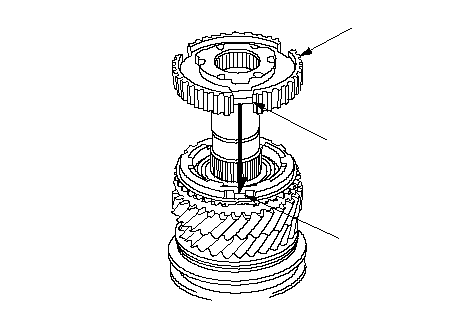

Установите ступицу синхронизатора 5-й/6-й передачи (А), совмещая выступы конуса синхронизатора (В) с пазами ступицы синхронизатора (С) 5-й/6-й передачи.

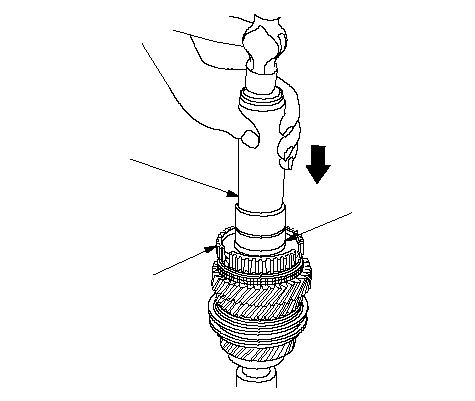

Впрессуйте 5-ю/6-ю ступицу синхронизатора (А), пользуясь 40-мм рукояткой оправки и 30-мм приспособление для оправки внутренних подшипников.

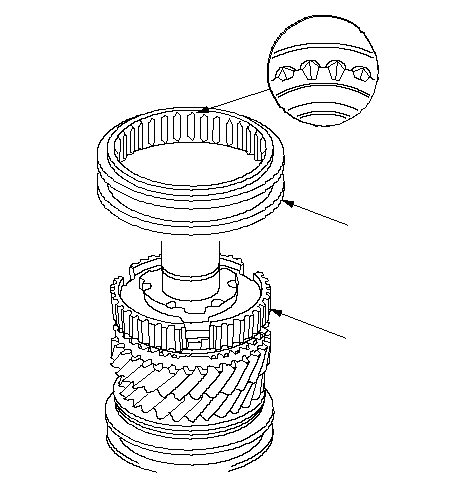

Установите 5-ю/6-ю скользящую муфту синхронизатора (А), совместив прорези (В) 5-й/6-й скользящей муфты и ступицы синхронизатора 5-й/6-й передачи. После того, как установка произведена, проверьте работу блока 5-й/6-й ступицы синхронизатора.

ПРИМЕЧАНИЕ: Расположение пазов неравномерное. Правильно устанавливайте их.

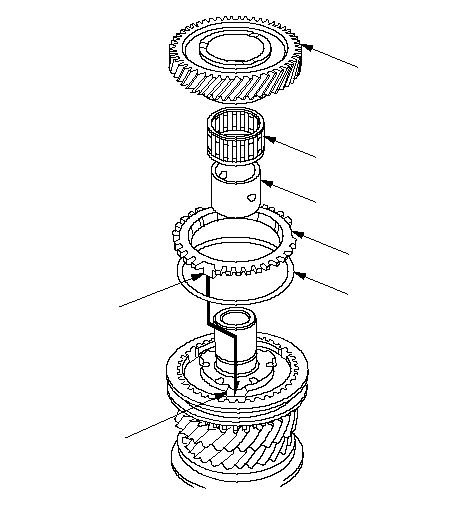

Установите кольцо синхронизатора (А) с пружиной синхронизатора (В), выравнивая штыри конуса синхронизатора (С) с пазами (D) ступицы синхронизатора 5-й/6-й передачи (D).

Установите дистанционное кольцо (Е) и игольчатый подшипник (F) 6-ой передачи, а также саму 6-ю передачу (G).

Впрессуйте новый радиально-упорный шариковый подшипник (А) с помощью внутренней ручки оправки 40-мм(В), приспособления для оправки внутренних подшипников 30 мм (С) и пресса (D).
