Поиск неисправностей по кодам (DTC): 59

Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2

DTC 59:

BRKDIAG (высокий)

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Проверьте стоп-сигналы без нажатия на педаль тормоза.

Включились ли стоп-сигналы?

ДА	-	Замените панель цепи реле.■
НЕТ	-	Перейдите к Этап 3 .

Включите зажигание, повернув ключ в положение ON (II).

Проверьте стоп-сигналы без нажатия на педаль тормоза.

Включились ли стоп-сигналы?

ДА	-	Перейдите к Этап 5 .
НЕТ	-	Перейдите к Этап 13 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Отсоедините 47Р разъем модуля управления-модулятора VSA.

Включите зажигание, повернув ключ в положение ON (II).

Проверьте стоп-сигналы без нажатия на педаль тормоза.

Включились ли стоп-сигналы?

ДА	-	С ACC: Перейдите к Этап 9 . Без АСС: Устраните замыкание на "массу" кузова в проводе между клеммами № 35 47P разъема блока управления-модулятора VSA и № 7 разъема D (10P) блока реле/предохранителей моторного отсека.
НЕТ	-	Перейдите к Этап 27 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Отсоедините 20Р разъем блока адаптивного круиз-контроля (ACC).

Включите зажигание, повернув ключ в положение ON (II).

Проверьте стоп-сигналы без нажатия на педаль тормоза.

Включились ли стоп-сигналы?

ДА	-	Устраните замыкание на "массу" кузова в проводе между клеммами № 35 47P разъема блока управления-модулятора VSA и № 7 разъема D (10P) блока реле/предохранителей моторного отсека.■
НЕТ	-	Замените блок адаптивного круиз-контроля (АСС). ■

Сотрите код неисправности DTC с помощью HDS.

Нажмите педаль тормоза и держите нажатой 3 секунды или дольше.

Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.

Код DTC 59 все еще горит?

ДА	-	Перейдите к Этап 16 .
НЕТ	-	Перейдите к Этап 27 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Короткое замыкание между магистралью SCS и диагностической системой HDS.

Отсоедините разъем А (44Р) блока ECM/PCM или разъем А (49Р) блока ECM/PCM.

Отсоедините 4Р разъем датчика положения педали тормоза.

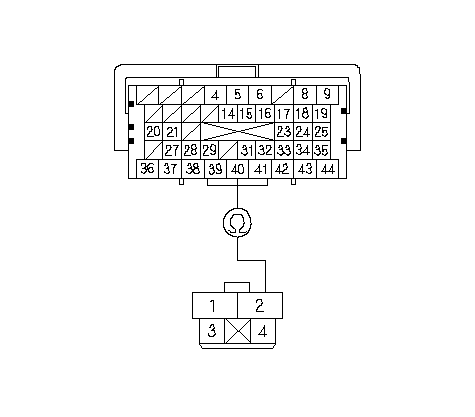

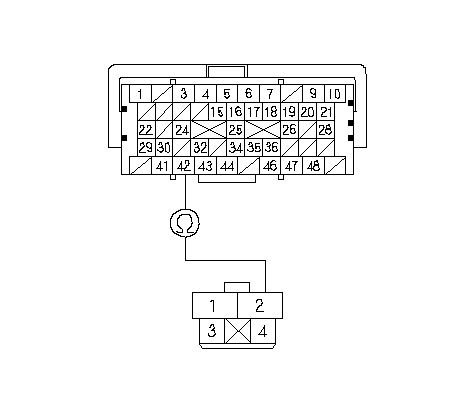

Проверьте непрерывность соединения между клеммой № 2 разъема 4Р переключателя положения педали тормоза и клеммой № 40 ^*1 разъема A (44P) ECM/PCM или клеммой № 42 ^*2 разъема A (49P) ECM/PCM.

*1: Модель двигателя R20A3

*2: Модель двигателя K24Z3

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 21 .
НЕТ	-	Устраните разрыв в проводе между блоком ECM/PCM и датчиком положения педали тормоза.■

Снова соедините все разъемы.

Обновите программное обеспечение компьютера ЕСМ/РСМ, если в нем не установлена последняя версия программного обеспечения: Модель двигателя R20A3, K24Z3 или замените блок ECM/PCM: Модель двигателя R20A3, модель двигателя K24Z3.

Сотрите код неисправности DTC с помощью HDS.

Поверните зажигание в положение LOCK (0), а затем снова в положение ON (II).

Нажмите педаль тормоза и держите нажатой 3 секунды или дольше.

Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.

Код DTC 59 все еще горит?

ДА	-	Перейдите к Этап 27 .
НЕТ	-	Если было обновлено программное обеспечение блока ECM/PCM, процедура поиска неисправностей завершена. Если блок ЕСМ/РСМ был временно заменен, замените изначально установленный блок ЕСМ/РСМ: Модель двигателя R20A3, модель двигателя K24Z3. ■

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Если модулятор VSA - блок управления не имеет последней версии программного обеспечения, обновите его. Если в блоке уже установлена последняя версия программного обеспечения, временно замените его на заведомо исправный модулятор VSA - блок управления.

Поверните ключ зажигания в положение LOCK (0), а затем снова в положениеON (II).

Нажмите педаль тормоза и держите нажатой 3 секунды или дольше.

Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.

Код DTC 59 все еще горит?

ДА	-	Проверьте состояние контактов 47P разъема электронного блока модулятора-управления VSA. Если было произведено обновление программного обеспечения модулятора VSA - блока управления, временно замените его на заведомо исправный модулятор VSA - блок управления, после чего проведите повторную проверку. Если модулятор VSA - блок управления был временно заменен в целях проверки, перейдите к Этап 1 .
НЕТ	-	Если было проведено обновление программного обеспечения модулятора VSA - блока управления, процедура поиска неисправностей завершена. Если модулятор VSA - блок управления был временно заменен, необходимо заменить исходный модулятор VSA - блок управления. Если выводятся другие коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■

Модель двигателя R20A3

Модель двигателя K24Z3
