    • Поиск неисправностей по кодам (DTC):41-1x

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
    DTC 41-1x (‘‘x'' может быть от 0 до 9 или от A до F):
    Нет сигнала от левого датчика лобового удара
    ПРИМЕЧАНИЕ:
    1. Поверните ключ зажигания в положение ON (II) и подождите 10 секунд.
    Высвечивается ли код неисправности 41-1x?
    ДА -
    Перейдите к Этап 4 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна. Перейдите к разделу "Диагностика пропадающих неисправностей". Если указан другой код DTC, выполните поиск неисправностей по указанному коду.
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Проверьте соединения между разъемом А (39Р) блока SRS и блоком SRS, между 2Р разъемом левого жгута проводов моторного отсека и левым датчиком левого удара, и 4Р разъемом левого жгута проводов моторного отсека.
    Исправны ли разъемы?
    ДА -
    Перейдите к Этап 7 .
    НЕТ -
    Устраните неисправность разъемов и проверьте систему заново.

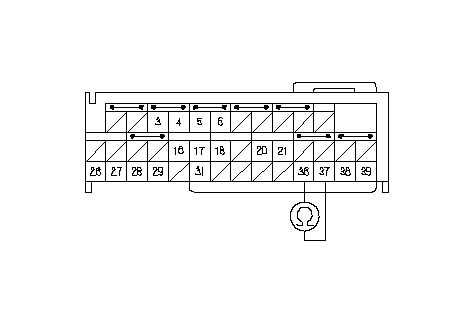

    1. Измерьте сопротивление между клеммами № 36 и № 37 разъема А (39Р) блока SRS. Сопротивление должно быть не менее 1 МΩ.
    Соответствует ли сопротивление допустимому значению?
    ДА -
    Перейдите к Этап 11 .
    НЕТ -
    Замыкание в жгуте проводов моторного отсека или панели приборов; замените неисправный жгут проводов.■
    1. Измерьте сопротивление между клеммой № 36 разъема А (39Р) блока SRS и "массой" кузова, и между клеммой № 37 и "массой" кузова. Сопротивление должно быть не менее 1 МΩ.
    Соответствует ли сопротивление допустимому значению?
    ДА -
    Перейдите к Этап 12 .
    НЕТ -
    Замыкание на "массу" кузова в жгуте проводов левого отсека двигателя или панели управления; необходимо заменить неисправный жгут проводов.■
    1. Включите зажигание, повернув ключ в положение ON (II).

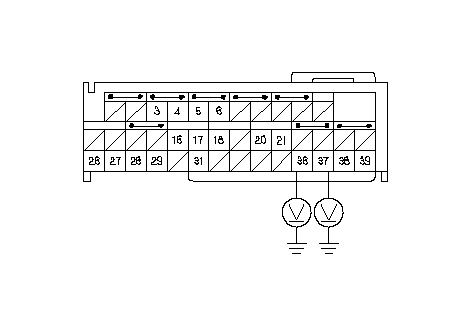

    1. Измерьте напряжение между клеммой № 36 разъема А (39Р) блока SRS и "массой" кузова, и между клеммой № 37 и "массой" кузова. Напряжение должно быть не более 1 В.
    Соответствует ли напряжение допустимому значению?
    ДА -
    Перейдите к Этап 15 .
    НЕТ -
    Замыкание в левом жгуте проводов моторного отсека или жгуте проводов панели приборов; замените неисправный жгут проводов.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).

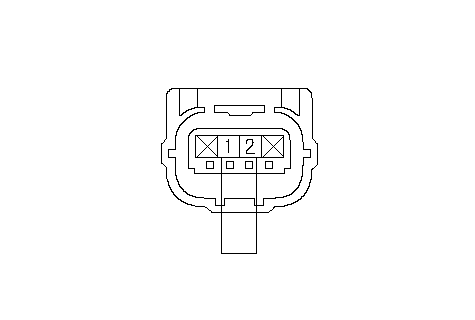

    1. Установите провод-перемычку между клеммами № 1 и № 2 разъема 2P левого жгута проводов моторного отсека.
    1. Измерьте сопротивление между клеммами № 36 и № 37 разъема А (39Р) блока SRS. Значение должно быть менее 1 Ω.
    Соответствует ли сопротивление допустимому значению?
    ДА -
    Неисправен левый передний датчик ударов или блок SRS, замените левый передний датчик ударов. Если проблема все еще существует, замените электронный блок SRS. ■
    НЕТ -
    Разрыв в левом жгуте проводов моторного отсека или жгуте проводов панели приборов; замените неисправный жгут проводов.■
