    • Коды поиска неисправностей (DTC): B1077

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
    DTC B1077:
     Нарушение в цепи сигнала автоматической остановки (As) стеклоочистителя
    1. Сотрите коды неисправности DTC с помощью HDS.
    1. Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
    1. Поверните выключатель стеклоочистителя в положение LOW или HIGH как минимум на 15 секунд, затем выключите (положение "OFF").
      ПРИМЕЧАНИЕ: Если электродвигатель стеклоочистителя не работает, перейдите к Этап 13 .
    Щетки стеклоочистителя останавливаются в положении AUTO STOP (park)?
    ДА -
    Перейдите к Этап 4 .
    НЕТ -
    Перейдите к Этап 5 .
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Код DTC B1077 имеется на экране?
    ДА -
    Проверьте контакты и соединения блока MICU со стороны водителя и электродвигателя стеклоочистителя. Если соединения в порядке, замените блок предохранителей/реле панели приборов со стороны водителя заведомо исправным и повторите проверку. Если код DTC снова не появляется, замените блок реле/предохранителей под панелью приборов со стороны водителя.■
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна. Проверьте надежность контакта и крепления клемм.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    Электродвигатель стеклоочистителя в порядке?
    ДА -
    Перейдите к Этап 7 .
    НЕТ -
    Замените электродвигатель стеклоочистителя и повторите проверку.■
    1. Отсоедините 4Р разъем электродвигателя стеклоочистителя.
    1. Отсоедините разъем F (33Р) блока предохранителей/реле панели приборов со стороны водителя.

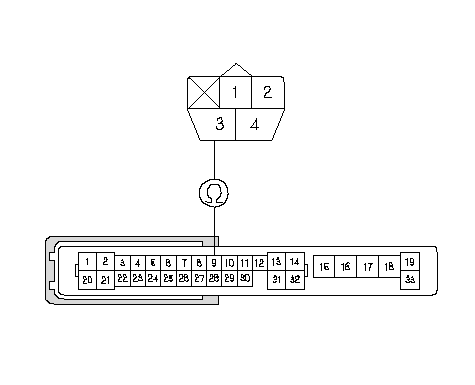

    1. Проверьте неразрывность цепи между клеммой № 3 [№ 4] 4Р разъема электродвигателя стеклоочистителя и клеммой № 9 разъема F (33P) блока реле/предохранителей панели приборов со стороны водителя.
      [ ]: Автомобиль с ПРК
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 10 .
    НЕТ -
    Ликвидируйте разрыв в WHT проводе.■
    Автомобиль с ЛРК
    Автомобиль с ПРК
    1. Проверьте неразрывность цепи между блоком реле/предохранителей панели приборов со стороны водителя и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Устраните замыкание в проводе WHT.■
    НЕТ -
    Перейдите к Этап 11 .
    1. Включите зажигание, повернув ключ в положение ON (II).

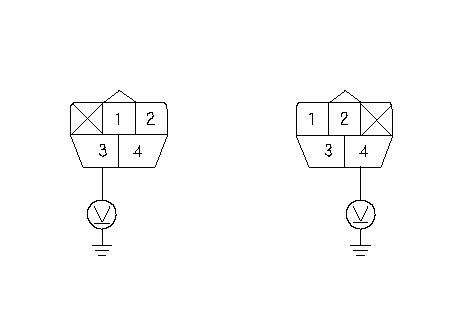

    1. Измерьте напряжение между клеммой № 3 [№ 4] разъема 4Р электродвигателя стеклоочистителя и "массой" кузова.
      [ ]:модель с ПРК
    Соединение неразрывно?
    ДА -
    Ликвидируйте короткое замыкание на силовой провод в проводе WHT.■
    НЕТ -
    Неисправен блок MICU со стороны водителя, замените блок предохранителей и реле панели приборов со стороны водителя.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Проверьте предохранитель № 3-8 (WIP MTR) (30 A) в блоке реле/предохранителей в моторном отсеке.
    Исправен ли предохранитель?
    ДА -
    Перейдите к Этап 15 .
    НЕТ -
    Замените предохранитель и повторите проверку.■
    Электродвигатель стеклоочистителя в порядке?
    ДА -
    Перейдите к Этап 16 .
    НЕТ -
    Замените электродвигатель стеклоочистителя и повторите проверку.■
    1. Подсоедините 4Р разъем электродвигателя стеклоочистителя.
    1. Включите зажигание, повернув ключ в положение ON (II).

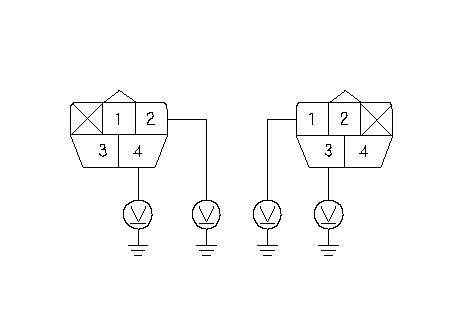

    1. Измерьте напряжение между "массой" и клеммой № 2 [№ 1] 4Р разъема электродвигателя стеклоочистителя при выключателе стеклоочистителя в положении ON (Low), затем измерьте напряжение между "массой" и клеммой № 4 [№ 3] 4Р разъема электродвигателя стеклоочистителя при выключателе стеклоочистителя в положении ON (High).
      [ ]: Автомобиль с ПРК
    Есть ли напряжение аккумулятора?
    ДА -
    Перейдите к Этап 19 .
    НЕТ -

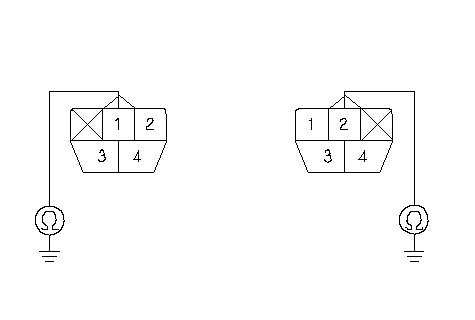

    1. Проверьте неразрывность цепи между "массой" и клеммой № 1 [№ 2] 4Р разъема электродвигателя стеклоочистителя.
      [ ]: Автомобиль с ПРК
    Непрерывно ли соединение?
    ДА -
    Замените электродвигатель стеклоочистителя.■
    НЕТ -
    Устраните разрыв в проводе BLK или плохой контакт с "массой" (G302) [G201].■
    [ ]: модель с ПРК
