    • Поиск неисправностей по кодам DTC: 2707

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
    DTC 2707:
     MIC Diag
    ПРИМЕЧАНИЕ: Перед выполнением поиска неисправностей просмотрите общую информацию поиска неисправностей.
    1. Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
    1. Выберите "System Links".
    Иконка "Mic'' красная?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Перейдите к Этап 8 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Проверьте контакт и крепления клемм 28Р разъема блока управления Hands Free, 7Р разъема микрофона навигации/ HFT и разъема D (5Р) блока управления навигацией.
    Исправны ли разъемы?
    ДА -
    Перейдите к Этап 6 .
    НЕТ -
    Исправьте плохой контакт и крепления клемм.■
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Код DTC B1775 или B1776 выведен на дисплей?
    ДА -
    Проведите поиск неисправностей по указанному коду DTC.■
    НЕТ -
    Перейдите к Этап 10 .
    1. Выберите "Mic" в меню "System Links".
    1. Выберите иконку "Talk Switch" в меню "Steering Switch", затем выберите "Mic Level".
    Уровень микрофона соответствует норме?
    ДА -
    Временная неисправность; система в данное время исправна.■
    НЕТ -
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините разъем 7Р микрофона навигации/ HFT.
    1. Включите зажигание, повернув ключ в положение ON (II).

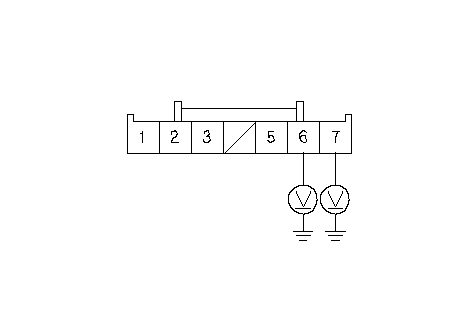

    1. Измерьте напряжение между "массой" кузова и клеммами № 6 и № 7 разъема 7Р микрофона навигации/HFT по отдельности.
    Имеется напряжение аккумулятора?
    ДА -
    Перейдите к Этап 14 .
    НЕТ -
    Устраните разрыв в проводе.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Проверьте неразрывность цепи между клеммой № 1 7Р разъема микрофона навигации/HFT и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    НЕТ -
    Устраните разрыв в проводе "массы" G501.■
