Поиск неисправностей по кодам DTC: 2705
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
DTC 2705:
HFL Diag
ПРИМЕЧАНИЕ:
-
-
Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
-
-
Проверьте системные связи.
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Временная неисправность; система в данное время исправна.■
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
Включите зажигание, повернув ключ в положение ON (II).
-
Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
|
Выводятся коды DTC для HFТ?
|
|
ДА
|
-
|
Проведите поиск неисправности по коду DTC для HFT.■
|
|
НЕТ
|
-
|
|
-
Отсоедините 28Р разъем блока управления Hands Free.
-

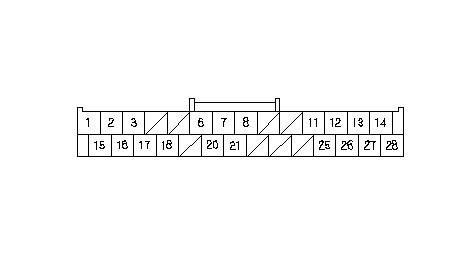

Проверьте неразрывность соединения между клеммами 28Р разъема блока управления Hands Free в соответствии с таблицей.
|
От клеммы
|
К клеммам
|
|
№ 8 (GRY)
|
№ 6 (WHT), № 7 (RED), № 20 (BLK), № 21 (GRN)
|
|
Есть ли неразрывность цепи между какими-либо из этих клемм?
|
|
ДА
|
-
|
Устраните замыкание в цепи между блоком управления Hands Free и навигационным блоком (замените соответствующий экранированный жгут).■
|
|
НЕТ
|
-
|
|
-
Отсоедините разъем D (5P) блока навигации.
|
28Р РАЗЪЕМ БЛОКА УПРАВЛЕНИЯ СИСТЕМОЙ
HANDS FREE
Сторона проводов клемм-выходов
}
|
-
Соедините клемму № 20 28Р разъема блока управления Hands Free с "массой" при помощи провода-перемычки.
|
Сторона проводов клемм-выходов
28Р РАЗЪЕМ БЛОКА УПРАВЛЕНИЯ СИСТЕМОЙ
HANDS FREE
ПРОВОД-ПЕРЕМЫЧКА
}
|
-

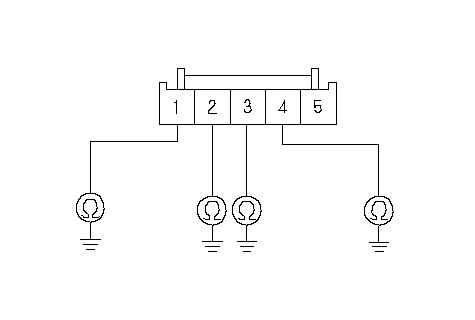

Проверьте неразрывность цепи между клеммами № 1, № 2, № 3 и № 4 разъема D (5Р) навигационного блока и "массой" кузова.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Устраните разрыв провода между разъемом D (5Р) навигационного блока и 28Р разъемом блока управления Hands Free.■
|
|
РАЗЪЕМ D (5P) НАВИГАЦИОННОГО БЛОКА
Сторона проводов клемм-выходов
HFT
COMM2
(GRN)
HFT
COMM1
(BLK)
HFT
COMM4
(WHT)
HFT
COMM3
(RED)
}
|
