    • Поиск неисправностей по кодам DTC: 2605

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
    DTC 2605:
     H/D Diag: Соедините
    ПРИМЕЧАНИЕ:
    • Сначала проверьте состояние аккумулятора.
    • Проверьте коды DTC для B-CAN и до начала поиска неисправностей исправьте их.
    • Перед выполнением поиска неисправностей просмотрите общую информацию поиска неисправностей.
    • Если в памяти "Error History" отображается код "Soft Error" или "Hard Error/ Soft Error" желтым цветом, выберите "Save" до команды "Clear".
    • Если в система кондиционирования воздуха присутствуют неисправности, проведите недавно выполненный поиск неисправностей в системе кондиционирования воздуха.
    1. Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
    Выводится код Hard Error 2601?
    ДА -
    Осуществите поиск неисправности по коду 2601.
    НЕТ -
    Перейдите к Этап 4 .
    1. Выберите "System Links".
    Иконка "Radio'' красная?
    ДА -
    Перейдите к Этап 6 .
    НЕТ -
    Временная неисправность; система в данное время исправна.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Проверьте контакты и крепления клемм разъема D (14Р) аудиоблока, разъема А (14Р) блока USB адаптера и 28Р разъема блока навигационного дисплея.
    Соединения в порядке?
    ДА -
    Перейдите к Этап 8 .
    НЕТ -
    1. Отсоедините разъем D (14P) аудиоблока и 28Р разъем блока навигационного дисплея.
    1. Соедините клеммы № 9 и № 10 разъема D (14P) аудиоблока с помощью провода-перемычки.

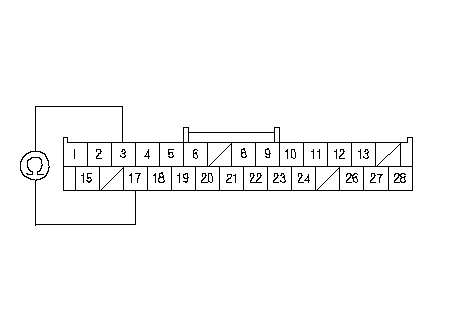

    1. Проверьте неразрывность цепи между клеммами № 3 и № 17 28Р разъема блока навигационного дисплея.
    Непрерывно ли соединение?
    ДА -
    Выполните поиск неисправностей аудиоблока.■
    НЕТ -
    Устраните разрыв провода между аудиоблоком и блоком навигационного дисплея.■
