    • Поиск неисправностей по кодам DTC: 2601

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
    DTC 2601:
     Display Diag: Соедините
    ПРИМЕЧАНИЕ:
    1. Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
    1. Проверьте системные связи.
    Иконка "Display" красная?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Временная неисправность; система в данное время исправна.■
    1. Проверьте контакты и крепления клемм разъема В (32Р) навигационного блока разъема Е (14Р) аудиоблока.
    Соединения в порядке?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините разъем В (32Р) навигационного блока и 28Р разъем блока навигационного дисплея.

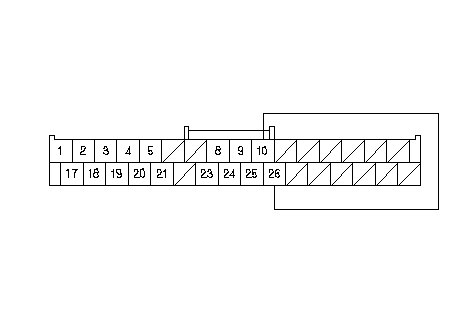

    1. Соедините клеммы № 10 и № 26 разъема B (32P) блока управления навигацией с помощью провода-перемычки.
    1. Проверьте неразрывность цепи между клеммами № 5 и № 19 28Р разъема блока навигационного дисплея.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 9 .
    НЕТ -
    Устраните разрыв в проводе между навигационным блоком и блоком навигационного дисплея.■
    1. Отсоедините провод-перемычку.
    1. Отсоедините разъем Е (14Р) аудиоблока.

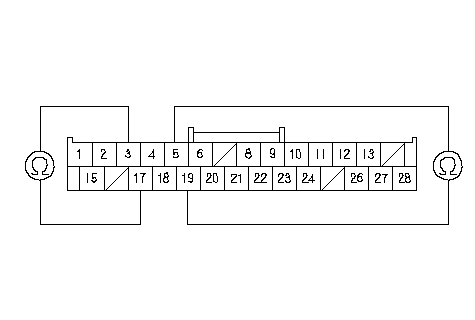

    1. Проверьте неразрывность цепи между клеммами № 5 и № 19, клеммами № 3 и № 17 28Р разъема блока навигационного дисплея.
    Непрерывно ли соединение?
    ДА -
    Устраните замыкание в проводе.■
    НЕТ -
    Перейдите к Этап 12 .

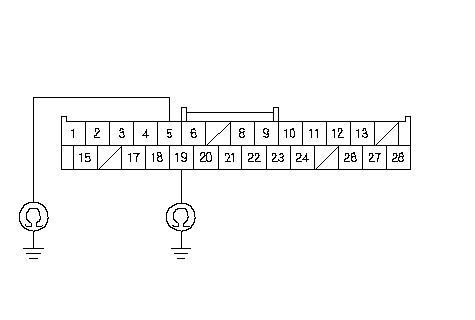

    1. Проверьте неразрывность цепи между "массой" и клеммами № 5 и № 19 20Р разъема блока навигационного дисплея по отдельности.
    Непрерывно ли соединение?
    ДА -
    Устраните замыкание на "массу" в цепи между блоком навигационного дисплея и навигационным блоком.■
    НЕТ -
    Перейдите к Этап 13 .
    1. Снова подсоедините все разъемы и включите зажигание в положение ON (II).
    1. Проверьте системные связи.
    Иконка "Display" красная?
    ДА -
    Перейдите к Этап 17 .
    НЕТ -
    Временная неисправность; система в данное время исправна.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините разъем Е (14Р) аудиоблока, затем поверните ключ зажигания в положение ON (II).
    1. Выберите "Display".
    Иконка "Display" красная?
    ДА -
    НЕТ -
    Внутреннее замыкание аудиоблока.■
