Поиск неисправностей по кодам DTC: 1701, 2608
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
DTC 1701:
Ошибка задней камеры
DTC 2608:
Диагностика задней камеры
ПРИМЕЧАНИЕ:
-
-
Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
-
-
Проверьте системные связи.
|
Иконка задней камеры красная?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Временная неисправность; система в данное время исправна.■
|
-
Проверьте контакты и крепления клемм 6Р разъема камеры заднего вида.
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Исправьте плохой контакт и крепления клемм.■
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
Отсоедините 6Р разъем камеры заднего вида.
-
Включите зажигание, повернув ключ в положение ON (II).
-

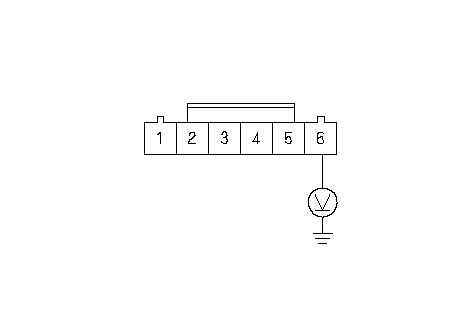

Измерьте напряжение между клеммой № 6 6Р разъема камеры заднего вила и "массой" кузова по отдельности.
|
Значение примерно равно 3,0 В?
|
|
Сторона проводов клемм-выходов
CAMERA ADPT
(BRN)
РАЗЪЕМ 6Р КАМЕРЫ ЗАДНЕГО ВИДА
}
|
-

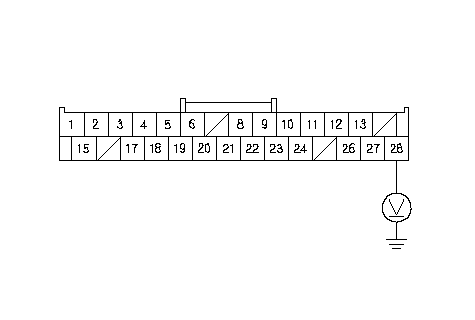

Измерьте напряжение между клеммой № 28 28Р разъема блока навигационного дисплея и "массой" кузова по отдельности.
|
Значение примерно равно 3,0 В?
|
|
ДА
|
-
|
Устраните разрыв в цепи между блоком навигационного дисплея и камерой заднего вида.■
|
|
НЕТ
|
-
|
|
|
РАЗЪЕМ 28P БЛОКА НАВИГАЦИОННОГО ДИСПЛЕЯ
Сторона проводов клемм-выходов
CAMERA ADPT
(BRN)
}
|
