Как выполнить поиск неисправностей в системе HFT

Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2

Как проверять коды неисправности DTC с помощью диагностической системы HDS.

Убедитесь, что ключ зажигания в положении LOCK (0).

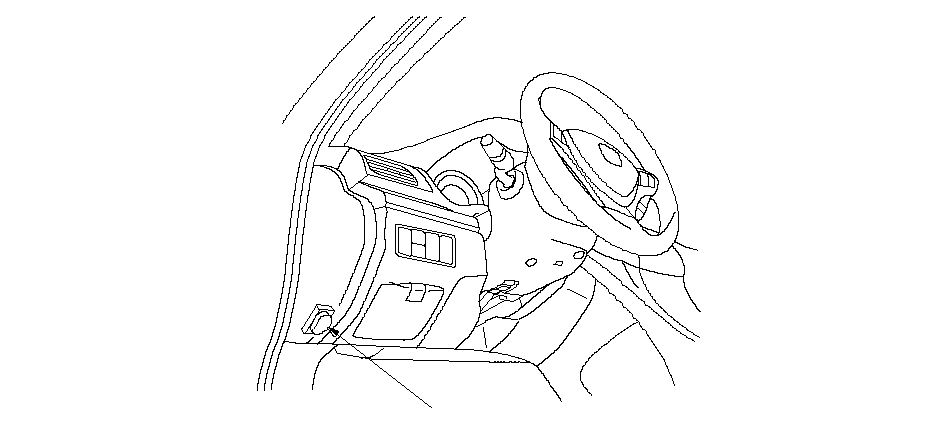

Присоединить HDS к разъему информационной связи DLC (А), расположенному со стороны водителя под панелью управления.

Включите зажигание, повернув ключ в положение ON (II).

Убедитесь, что HDS может связаться с автомобилем и блоком управления телефоном Hands Free. Если не может, проведите поиск неисправности в цепи DLC, для двигателей R20A3, K24Z3.

В меню BODY ELECTRICAL (электроприборы кузова) выберите HandsFreeLink.

Выберите коды DTC в меню HandsFreeLink.

Проверьте, появились ли на экране коды DTC. Если какие-либо коды неисправностей выявлены (DTCs), запишите их, и перейдите к поиску неисправностей в соответствии с указанными кодами DTC. Если коды неисправности DTC на экране отсутствуют, обратитесь к методике поиска неисправностей по признакам.

ПРИМЕЧАНИЕ:
- По окончании поиска неисправности, удалите коды неисправности с помощью HDS.
- Для определенных операций смотрите руководство для пользователя HDS.

HFT предоставляет пользователю возможность удобно работать без помощи рук. Он не может управлять функционированием телефона (качество звонка и мощность сигнала). Во избежание проблем функционирования, не помещайте телефон в металлический портфель или в сумку под сиденьем.

Это руководство показывает Вам всего лишь несколько из многих возможностей HFT. Вы увидите, как соединить свой телефон с HFT и затем делать и принимать звонки, просто применяя голосовые команды. Если Вы хотите получить полное описание данной системы, пожалуйста, обращайтесь к руководству пользователя и руководству быстрого запуска.

Рекомендации голосового управления

Чтобы дать голосовую команду, нажмите и отпустите кнопку Talk (говорить). Всегда дожидайтесь гудка, затем произнесите команду четким и естественным голосом. Микрофон HFT находится на потолке, около переднего плафона местного освещения.

Если HFL не распознает Вашу голосовую команду, Вы услышите ‘‘Pardon'' (извините). Если после повтора команды, она все же не распознается, Вы услышите ‘‘Please repeat'' (пожалуйста, повторите). Если после повтора команды, она все же не распознается, HFT вышлет Вам меню Help (помощь).

Чтобы услышать все доступные опции в любое время, скажите ‘‘Hands free help.''

Вы можете давать несколько команд вместе. Например, Вы можете сказать ‘‘Dial 123-456-7890.'' (набрать 123-456-7890).

Для того, чтобы задать строку цифр в наборе или голосовой команде, вы можете сказать их все сразу или разбить их на блоки из 3, 4, 7, 10, или 11 цифр.

Чтобы пропустить голосовые указания, нажмите и отпустите кнопку Talk, пока HFT говорит. HFT начнет слушать Вашу следующую голосовую команду.

Для того, чтобы вернуться на одну голосовую команду назад, нажмите и отпустите кнопку Back ("вернуться") или скажите ‘‘Go back.''

Если Вы ничего не говорите, пока HFT принимает Вашу голосовую команду, он отключится и перестанет распозновать голос. В следующий раз, когда Вы нажмете и отпустите кнопку Talk, HFT начнет слушать с того места, где он отключился.

Чтобы остановить последовательность голосовых команд в любое время, нажмите и отпустите кнопку Back или нажмите и отпустите кнопку Talk, ждите гудка и скажите ‘‘Cancel'' ("отмена"). В следующий раз, когда вы нажмете и отпустите кнопку Talk, HFT начнет с его основного меню.

Когда Вы закончили с последовательностью голосовых команд, HFT вернется к основному меню. В следующий раз, когда вы нажмете и отпустите кнопку Talk, вы окажетесь в основном меню.

Запомните, что надо нажать и удерживать нажатой кнопку Back до тех пор, пока Вы не выйдете из основного меню, иначе аудиосистема останется в режиме "без звука".

Подключение Вашего сотового телефона (одноразовая процедура)

ПРИМЕЧАНИЕ:

Вы не можете подключить телефон, когда автомобиль находится в движении.
Ваш телефон должен быть в режиме Discovery (обнаружение).
К HFT можно подключить до шести телефонов, оснащенных Bluetooth.

Чтобы активизировать Bluetooth включите Ваш телефон и следуйте указаниям.

Давайте эти голосовые команды HFT, нажимая кнопку Тalk.

Вы говорите	Вы услышите
‘‘Phone setup'' ("настройка телефона")	‘‘Phone setup options are status, pair, edit, delete, and list.'' (Опции настройки телефона: статус, изменить, стереть и список.)
‘‘Pair''	‘‘The pairing process requires operation of your mobile phone. (При процессе подключения требуются операции Вашего мобильного телефона.) For safety, only perform this function while the vehicle is stopped. (Для безопасности выполняйте данные функции только тогда, когда автомобиль остановлен.) State a four-digit code for pairing. (Установите четырехзначный цифровой код для подключения.) Note this code, it will be requested by the phone.'' (Запишите этот код, он будет запрашиваться телефоном. )
‘‘1. 2. 3. 4.'' (Это может быть любой четырехзначный код, какой Вы пожелаете).	‘‘1. 2. 3. 4. is this correct?'' (Это верно?)
‘‘Yes'' (Да)	‘‘Searching for a Bluetooth phone. (Поиск телефона с Bluetooth) Make sure the phone you are trying to pair is in Discovery mode!'' (Убедитесь, что телефон, который Вы пытаетесь подключить, включен в режим Discovery!)

Следуйте инструкции производителя сотового телефона, чтобы перевести его в режим Discovery. Телефон будет искать HFT. Когда Вы увидите Нands Free Telephone в списке устройств телефона, выберите его.

При запросе введите четырехзначный PIN из шага 2 в телефон. Вы услышите как HFT произнесет ‘‘A new phone has been found. (найден новый телефон). Would you like to name this phone?'' (хотите присвоить телефону имя?).

Нажмите и отпустите кнопку Talk, и назовите желаемое имя телефона. Например, скажите ‘‘John's phone" (телефон Джона). Вы услышите ‘‘ohn's phone has been successfully paired" (телефон Джона успешно подключен), возвращаясь в основное меню.

Повторите шаги с Этап 1 по 5, чтобы подключить другой телефон.

Очистите код

Если система заблокирована и код утерян или забыт, выполните следующее.

Подсоедините прибор HDS к разъему передачи данных (DLC).

Включите зажигание, повернув ключ в положение ON (II).

Из меню‘‘Body Electrical menu'' выберите пункт‘‘HandsFreeLink''.

Далее выберите‘‘Miscellaneous Tests'' и‘‘Pass code reset''.

Следуйте указаниям системы HDS для обнуления кода.

Функция самодиагностики

ПРИМЕЧАНИЕ: Данную процедуру следует выполнять только если система HDS недоступна.

Чтобы активизировать функцию авто-диагностики, проделайте следующее.

Включите зажигание, повернув ключ в положение ON (II).

Нажмите и удерживайте кнопку HFT BACK более 5 секунд.

Когда система телефона Hands Free входит в функцию самодиагностики, происходит следующее.
- Если коды DTC не найдены, блок управления Hands Free подаст ясно различимое голосовое сообщение‘‘The hands free system is OK'' (Система hands free в порядке).
- Если найдены коды DTC, блок управления Hands Free подаст ясно различимое голосовое сообщение‘‘The hands free system needs to be serviced'' (Система hands free нуждается в обслуживании).

ПРИМЕЧАНИЕ:

Функция самодиагностики может быть начата только тогда, когда система HFT находится в состоянии незанятости.
Функция самодиагностики начинается, как только зафиксировано 5-секундное удержание клавиш в нажатом положении, и заканчивается, когда система возвращается в состояние незанятости.
