    • Поиск неисправностей по кодам DTC: U0155

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
    DTC U0155:
     Потеря связи блока управления обогревателем с модулем управления приборами
    ПРИМЕЧАНИЕ: Если вы проводите поиск неисправностей нескольких DTC, внимательно соблюдайте все указания инструкций в тестовом режиме 1 системы диагностики B-CAN.
    1. Сотрите код неисправности DTC с помощью HDS.
    1. Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
    1. Проверьте, появились ли на экране коды DTC.
    Указан ли код DTC U0155?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    На момент проверки система исправна. Пропадающая неисправность, проверьте контакт проводов или клемм в разъемах цепи блока управления приборами и блока управления обогревателем.■
    1. В меню BODY ELECTRICAL (электроприборы кузова) выберите UNIT INFORMATION (информация об устройствах).
    1. В меню UNIT INFORMATION (информация об устройстве) выберите CONNECTED UNIT (подсоединенное устройство).
    Обнаружен ли модуль управления приборами?
    ДА -
    Замените блок управления обогревателем заведомо исправным и повторите проверку. Если признак неисправности/сообщение о кодах неисправности отсутствует, замените первоначально установленный блок управления обогревателем. ■
    НЕТ -
    Перейдите к Этап 7 .
    1. Разъедините 32Р разъем блока управления приборами.
    1. Отсоедините разъем В (12Р) блока управления обогревателем.

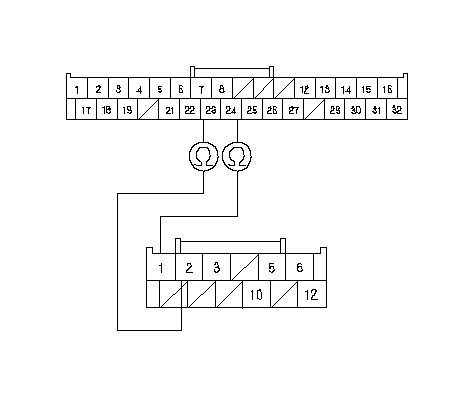

    1. Проверьте неразрывность соединения между следующими клеммами (32P) разъема модуля управления приборами и (12P)разъема В блока управления обогревателем.
      12P:
      32P:
      № 1
      № 24
      № 2
      № 23

    Непрерывно ли соединение?
    ДА -
    НЕТ -
    Устраните разрыв в проводе между блоком управления обогревателем и модулем управления приборами.■
