    • Поиск неисправностей по кодам DTC: B1231 (G и AUTO)

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
    Код неисправности DTC B1231 или индикатор кода неисправности G и AUTO:
     Разрыв в цепи датчика температуры испарителя
    1. Сотрите код неисправности DTC с помощью HDS.
    1. Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II)
    1. Проверьте, появились ли на экране коды DTC.
    Указывается ли DTC B1231 или G и AUTO?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Пропадающая неисправность. Проверьте контакт проводов или клемм в разъемах цепи датчика температуры испарителя.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините разъемы А (28P) и В (12Р) блока климат-контроля.

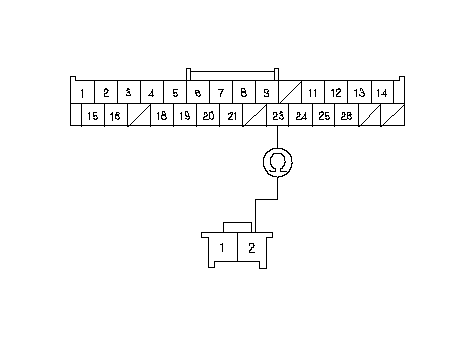

    1. Проверьте неразрывность соединения между клеммой № 23 (28Р) разъема А блока климат-контроля и клеммой № 2 2Р разъема датчика температуры испарителя.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 8 .
    НЕТ -
    Ликвидируйте разрыв в проводе между блоком климат-контроля и датчиком температуры испарителя.■

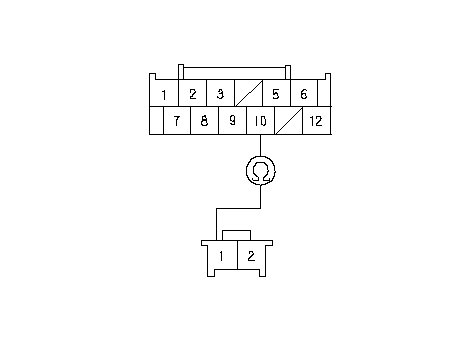

    1. Проверьте неразрывность соединения между клеммой № 10 (12Р) разъема В блока климат-контроля и клеммой № 1 2Р разъема датчика температуры испарителя.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 9 .
    НЕТ -
    Ликвидируйте разрыв в проводе между блоком климат-контроля и датчиком температуры испарителя.■
    Датчик температуры испарителя исправен?
    ДА -
    Проверьте качество контактов и надежность соединений в разъемах А (28Р) и В (12Р) блока климат-контроля, и в 2Р разъеме датчика температуры испарителя. Если все соединения исправны, замените блок климат-контроля заведомо исправным и проведите повторную проверку. Если признак неисправности/сообщение о кодах неисправности отсутствуют, замените первоначально установленный блок климат-контроля .■
    НЕТ -
    Замените датчик температуры испарителя .■
